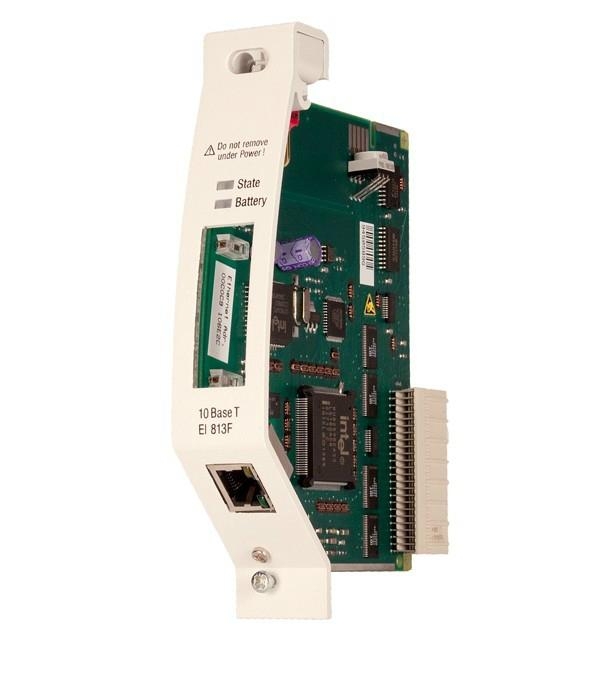

O ABB EI813F (3BDH000022R1) É um módulo de comunicação Ethernet 10BaseT projetado para o sistema de controle distribuído (DCS) ABB Freelance AC 800F.Sua função principal é fornecer uma interface de rede de alta velocidade para o controlador AC 800F, permitindo a troca de dados entre a unidade de controle, as estações do operador e os sistemas SCADA/MES de nível superior.Também pode servir como um link de redundância para aumentar a disponibilidade do sistema.
Item nº :
EI813F 3BDH000022R1Pedido (MOQ) :
1Pagamento :
EXWOrigem do produto :
MaltaPorto de embarque :
Wuhan, Hubei, ChinaTempo de espera :
3-5 daysPeso :
0.53kgDescrição dos produtos
Módulo Ethernet ABB EI813F 3BDH000022R1 em estoque
| Número do modelo | EI813F 3BDH000022R1 |
| Local de origem | Suécia |
| Dimensões/Peso | 3kg |
| Doença | Novo e original |
| Garantia | 1 ano |
| Termos de envio | DHL Fedex TNT EMS UPS |
| Pagamento | TT / Western Union |
| Prazo de entrega | 3 a 5 dias |
| Serviço | Serviço online 24 horas |
Parâmetros-chave
| Item | Especificações / Recursos |
|---|---|
| Tipo de produto | Módulo de comunicação Ethernet 10BaseT |
| Plataforma de sistema | Sistema de controle distribuído (DCS) ABB Freelance AC 800F (requer CPU PM802F/PM803F) |
| Interface de rede | 1 x RJ45, 10 Mbps, IEEE 802.3 10Base-T |
| Requisitos de software | Software Freelance versão V7.1 SP2a ou superior |
| Comunicação | Modbus/TCP, TCP/IP, UDP |
| Fonte de energia | 24 V CC (alimentado pelo painel traseiro) |
| Consumo de energia | ≤ 2,5 W |
| Temperatura de operação | -20°C a +60°C |
| Dimensões (L x A x P) | Aproximadamente 28 mm x 155 mm x 125 mm |
| Peso | Aproximadamente 0,15 kg |
Comunicação determinística de alta velocidadeO módulo fornece uma ligação Ethernet de 10 Mbps otimizada para o barramento do sistema do AC 800F.Ele utiliza um controlador LAN dedicado com DMA (Acesso Direto à Memória) para pré-processar dados de rede, aliviando significativamente a carga da CPU principal e garantindo baixa latência e comunicação determinística..
Fácil integração e flexibilidade de redeCom um conector RJ45 padrão, o EI813F pode ser conectado a qualquer switch ou hub Ethernet disponível comercialmente, permitindo topologias de rede flexíveis.Ele suporta protocolos TCP/IP padrão e pode ser usado para conectar o controlador a vários dispositivos de terceiros via Modbus/TCP..
Design confiável e rico em recursos de diagnósticoProjetado para ambientes industriais severos, o módulo oferece uma ampla faixa de temperatura operacional e apresenta isolamento galvânico e proteção contra sobretensão na porta RJ45.Os LEDs do painel frontal fornecem diagnósticos claros em tempo real para o link de rede, atividade e status do módulo, simplificando a solução de problemas..
O EI813F é amplamente utilizado em processos industriais e indústrias pesadas que dependem do sistema Freelance AC 800F para controle e monitoramento, incluindo:
Indústrias de ProcessoPlantas petroquímicas, químicas e farmacêuticas para comunicação em rede DCS.
Geração de energiaRedes de controle de caldeiras e turbinas em usinas termelétricas.
Indústria pesadaTratamento de água/esgoto, celulose e papel, e linhas de produção em larga escala, como siderurgia e mineração..
P1: O EI813F é compatível com todos os sistemas de controle da ABB?
A: Não, ele foi projetado especificamente para o Ar condicionado Freelance 800F sistemaNão é compatível com outras plataformas ABB, como AC 800M ou AC500..
Q2: Com quais módulos de CPU o EI813F funciona?
A: É compatível com o AC 800F. PM802F e PM803F módulos de processador.
P3: O módulo EI813F pode ser substituído com o sistema em funcionamento (hot-swapped)?
A: Não. A remoção ou instalação deste módulo de comunicação com o rack do processador principal energizado é restrita e pode causar um erro no sistema de monitoramento..
Q4: Qual versão de software é necessária para o EI813F?
A: O módulo requer Software Freelance V7.1 SP2a ou superior para inicialização e comunicação adequadas do driver.
Q5: Qual é a principal diferença entre o EI813F e o EI803F?
A: O EI813F é um módulo Ethernet mais recente, e o guia de instalação oficial da ABB recomenda o uso do EI 811F, EI 812F ou EI 813F Para melhor desempenho e funcionalidade em comparação com os modelos mais antigos EI 801F, 802F e 803F..
O EI813F faz parte da família de módulos de comunicação Ethernet da ABB para o sistema Freelance AC 800F. Abaixo estão os principais produtos relacionados para necessidades de comunicação semelhantes ou alternativas:
| Produto/Modelo | Tipo | Descrição resumida |
|---|---|---|
| EI813F | Comunicação Ethernet | O módulo Ethernet 10BaseT em destaque para AC 800F, com suporte a Modbus/TCP e link de barramento de sistema.. |
| EI803F | Comunicação Ethernet | Uma versão mais antiga do módulo Ethernet 10BaseT para AC 800F. |
| FI830F | Módulo Fieldbus | Um módulo complementar comum para conexão com outras redes fieldbus.. |
| CI854 | Módulo Profibus | Um módulo utilizado para comunicação Profibus dentro do sistema.. |
Para novos projetos AC 800F: O EI813F é a opção recomendada, pois substitui o modelo EI803F mais antigo..
Para expansão do sistemaO EI813F é a interface Ethernet padrão para a plataforma Freelance AC 800F, compatível com protocolos industriais..
Para conectividade de barramento de campoSe estiver a conectar-se ao Profibus, considere usar o CI854; para outros tipos de barramento de campo, o FI830F pode ser mais apropriado.
