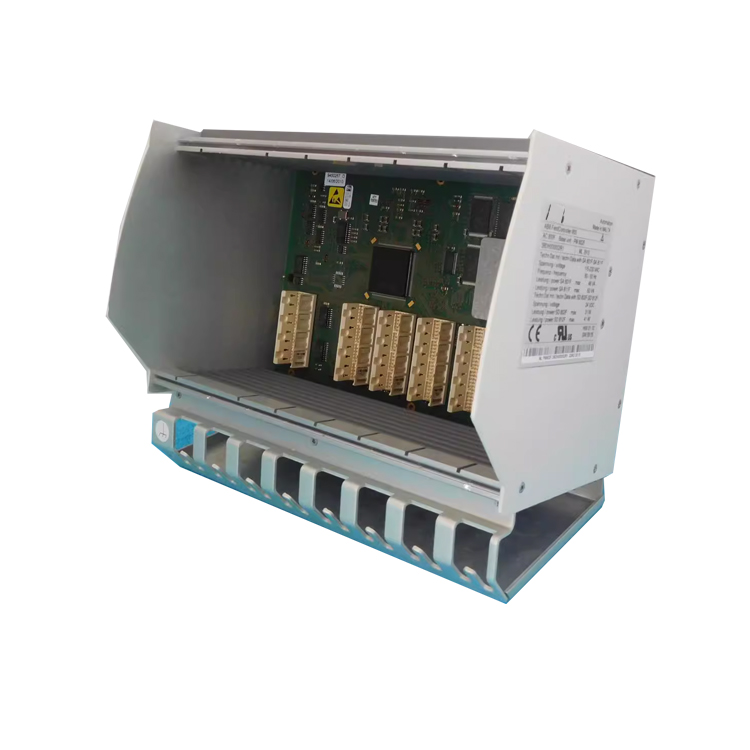

O ABB PM802F (3BDH000002R1) É uma unidade base de controle de processos de alto desempenho projetada para o Sistema de Controle Distribuído (DCS) Freelance AC 800F. Sua função principal é servir como unidade central de processamento para projetos de automação de médio a grande porte, executando lógica complexa, controle regulatório e gerenciamento de sequências para processos industriais críticos.
Item nº :
PM802F 3BDH000002R1Pedido (MOQ) :
1Pagamento :
EXWOrigem do produto :
GermanyPorto de embarque :
Wuhan, Hubei, ChinaTempo de espera :
3-5 daysPeso :
2kgDescrição dos produtos
Módulo de processo ABB PM802F 3BDH000002R1 para E/S de rack em estoque
| Número do modelo | PM802F 3BDH000002R1 |
| Local de origem | Suécia |
| Dimensões/Peso | 12,5*15,5*2,8cm/0,145kg |
| Doença | Novo e original |
| Garantia | 1 ano |
| Termos de envio | DHL Fedex TNT EMS UPS |
| Pagamento | TT / Western Union |
| Prazo de entrega | 3 a 5 dias |
| Serviço | Serviço online 24 horas |
Parâmetros-chave
| Item | Especificações / Recursos |
|---|---|
| Tipo de produto | Unidade Base / Unidade Central de Processamento |
| Plataforma de sistema | ABB Freelance AC 800F DCS |
| Processador | Processador Intel 80960 HD RISC de 32 bits; até 150 MIPS |
| Memória principal | SRAM de 4 MB com buffer de bateria e detecção e correção de erros (EDC) |
| Memória não volátil | Flash-EPROM de 4 MB; EEPROM serial de 16 Kbit |
| Capacidade de E/S | Suporta até 1500 pontos de E/S. |
| Interfaces Ethernet | 4 portas Ethernet |
| Slots de comunicação | 2 slots para módulos de interface de comunicação |
| Apoio em caso de demissão | Redundância 1:1 em espera ativa com transferência sem interrupções |
| Certificação de Segurança | Certificado SIL 3 para aplicações críticas de segurança. |
| Entrada de energia | Entrada redundante de 24 V CC |
| Temperatura de operação | -20°C a +55°C ou 0°C a +60°C |
| Dimensões (L x A x P) | Dimensões aproximadas: 239 mm x 202 mm x 164 mm |
| Peso | Aproximadamente 0,8 - 1,4 kg |
Alta disponibilidade com redundância: O principal diferencial do módulo é o seu suporte para Redundância de espera ativa 1:1 Com transferência sem interrupções em caso de falha da CPU, garantindo a operação contínua de processos críticos. Ele também oferece suporte à redundância tripla de energia e rede. .
Memória robusta com correção de erros: O SRAM de 4 MB com buffer de bateria e detecção e correção de erros (EDC) Protege contra corrupção silenciosa de dados e retém dados críticos do processo durante interrupções de energia. .
Processamento de alto desempenho: Entregando até 150 MIPS Com sua capacidade de processamento, ele lida de forma eficiente com algoritmos de controle complexos e varredura de E/S de alta velocidade. .
Integração perfeita do sistema: O PM802F integra-se nativamente com o ecossistema AC 800F e suporta protocolos padrão como Modbus TCP e PROFIBUS DP por meio de módulos opcionais, garantindo compatibilidade com ambientes de fornecedores mistos. .
O PM802F é utilizado em automação de missão crítica em diversos setores, incluindo:
Geração de energia: Controle de caldeiras e turbinas, sistemas de balanceamento de planta (BOP). .
Petróleo e gás: Controle de processos em refinarias e monitoramento de dutos .
Água e Esgoto: Controle de estações de bombeamento e plantas de filtragem em grande escala .
Indústria Química e Farmacêutica: Controle de reator em batelada e lógica de segurança .
Q1: Qual é a função principal do PM802F?
A: Ela atua como unidade central de processamento (CPU) para o sistema DCS ABB Freelance AC 800F, executando a lógica de controle e gerenciando os dados de entrada/saída. .
Q2: O PM802F é um controlador PLC ou um controlador DCS?
A: É um controlador de processos para o DCS Freelance AC 800F, adequado para aplicações complexas de controle de processos. .
P3: Quais são as principais especificações de memória?
A: Tem SRAM de 4 MB com buffer de bateria com detecção/correção de erros baseada em hardware (EDAC) e 4 MB Flash-EPROM .
Q4: Qual é a capacidade máxima de E/S?
A: Ele pode lidar com até 1500 pontos de E/S .
P5: O PM802F suporta aplicações de segurança com classificação SIL?
A: É sim Certificado SIL 3 conforme IEC 61508/61511 .
Q6: Quais módulos de fonte de alimentação são compatíveis?
A: É necessário SA801F/SA811F (AC) ou SD802F/SD812F módulos de fonte de alimentação (CC) .
Q7: É possível atualizá-lo para um modelo mais recente?
A: Sim, o PM803F Oferece maior capacidade (16 MB SDRAM) para aplicações maiores. .
Q8: Quais são os módulos de E/S compatíveis?
A: É compatível com a gama de E/S Freelance, como por exemplo: DI810, AI810, e AO810 .
| Produto/Modelo | Tipo | Descrição resumida |
|---|---|---|
| PM802F | Unidade Base | A unidade base da CPU em destaque possui 4 MB de SRAM com bateria de reserva. |
| PM803F | Modelo atualizado | Unidade base aprimorada com 16 MB de SDRAM para aplicações maiores. |
| SD802F / SD812F | Fonte de energia | São necessários módulos de alimentação de 24 V CC para o controlador. |
| SA801F / SA811F | Fonte de energia | Módulos de alimentação CA necessários para o controlador |
| EI803F / EI813F | Módulo Ethernet | Módulos de comunicação Ethernet para conectividade de rede |
| FI830F | Módulo Fieldbus | Módulo para conexão a outras redes fieldbus |
| CI854 | Módulo Profibus | Módulo para comunicação Profibus |
| CAN-3 FI810F | Módulo de barramento | Módulo CAN bus para conexão de sensores e atuadores |
Embalagem e entrega
Para economizar no frete e reduzir seu orçamento, optamos por embalagens ecologicamente corretas. Utilizamos placas de espuma de 3 cm de espessura para preencher todo o interior da caixa e proteger as peças. Em seguida, embalamos as peças em caixas de papelão. Caso o peso seja muito grande, podemos providenciar caixas de madeira sob medida.Termos de envioDHL Fedex TNT EMS UPS.
