O ABB SDCS-CON-4 (3ADT313900R1501) é a placa de controle principal e o "cérebro digital" do Inversores CC da série ABB DCS800 É responsável por executar algoritmos de controle, gerenciar a comunicação, gerar pulsos PWM para a ponte de tiristores e fornecer proteção abrangente ao acionamento.Como plataforma de controle de quarta geração, oferece controle preciso do motor e resposta dinâmica para aplicações que variam de 10 kW a instalações de vários megawatts.
Item nº :
SDCS-CON-4Pedido (MOQ) :
1Pagamento :
EXWOrigem do produto :
SwedenPorto de embarque :
Wuhan, Hubei, ChinaTempo de espera :
3-5 daysPeso :
0.5kgDescrição dos produtos

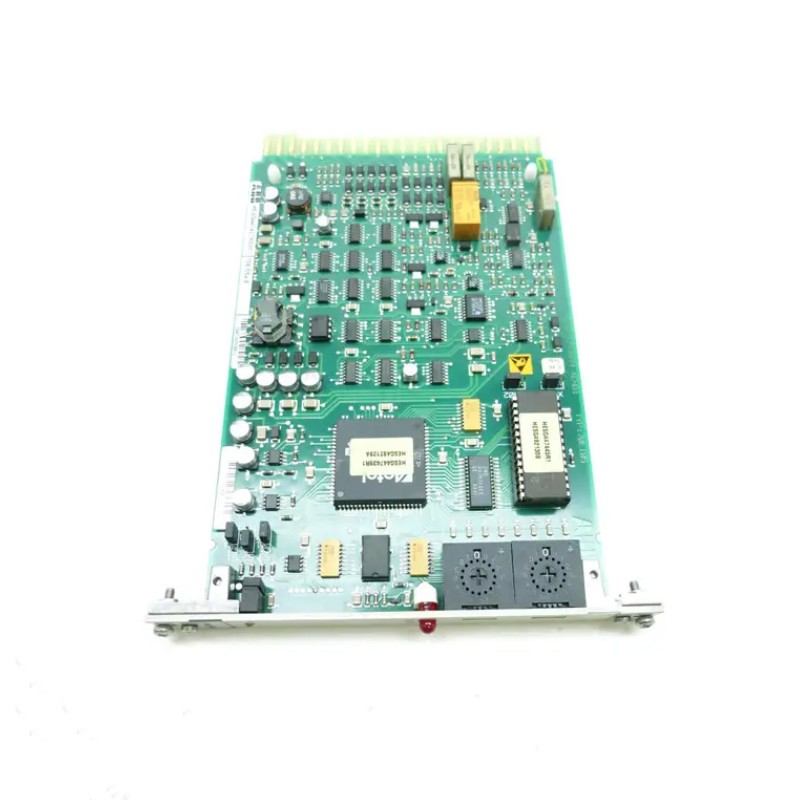

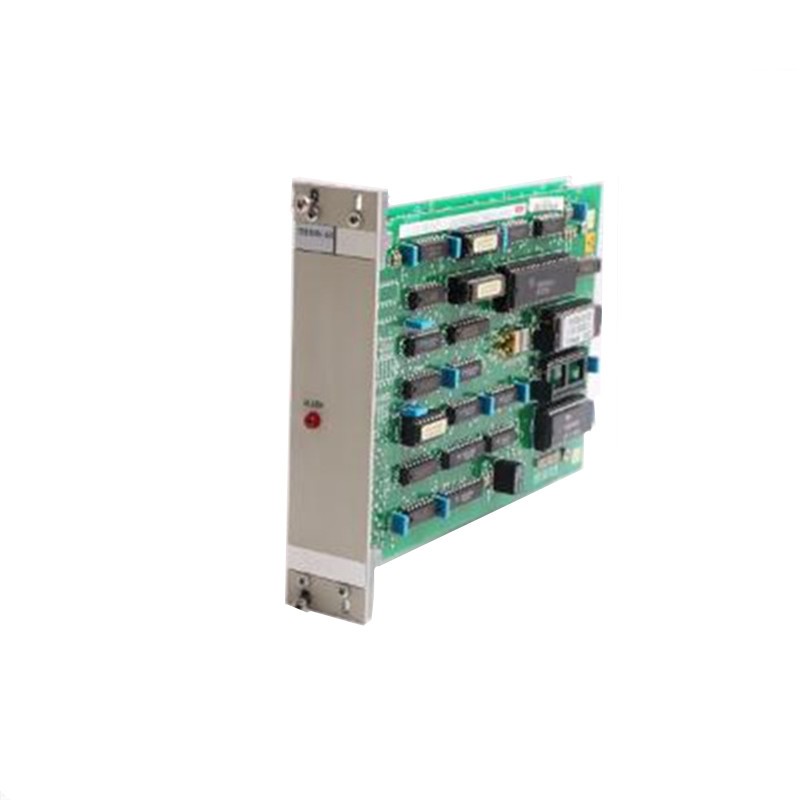

Placa de controle ABB SDCS-CON-4 3ADT313900R1501
Placa de controle principal para inversores de frequência DCS800
| Número do modelo | SDCS-CON-4 3ADT313900R1501 |
| Local de origem | Suécia |
| Dimensões/Peso | 9,6 x 11,9 x 5,4 cm / 0,2 kg |
| Doença | Novo e original |
| Garantia | 1 ano |
| Termos de envio | DHL Fedex TNT EMS UPS |
| Pagamento | TT / Western Union |
| Prazo de entrega | 3 a 5 dias |
| Serviço | Serviço online 24 horas |
Controle central para inversores DCS800: Serve como unidade central de processamento para a série DCS800, gerenciando a regulação de velocidade, torque, tensão e corrente.
Processador de 32 bits de alto desempenho: Equipado com um microprocessador industrial ARM9 ou de 32 bits para controle rápido e preciso com um ciclo de controle de ≤50 μs.
Ampla gama de entradas e saídas integradas: Possui 8 entradas digitais, 8 saídas digitais, 4 entradas analógicas e 4 saídas analógicas, reduzindo a necessidade de módulos de E/S adicionais.
Protocolos de comunicação múltiplos: Suporta Profibus DP, Modbus RTU (RS-232/RS-485), Ethernet e Ethernet/IP opcional através de módulos de expansão para integração perfeita com sistemas PLC, DCS e SCADA.
Controle de alta precisão: Oferece regulação de velocidade de ±0,01% e
Cartão de memória removível: Mantém o firmware, as macros do aplicativo e os parâmetros do motor; basta mover o cartão de memória para uma placa de substituição para evitar a reinstalação durante a manutenção.
Proteção abrangente: Proteção integrada contra sobrecorrente, sobretensão, subtensão, sobretemperatura, bloqueio, perda de fase, sobrecarga e perda de comunicação.
Proibição de troca a quente: A instalação e remoção devem ser feitas somente após o completo desligamento da energia para evitar danos; precauções antiestáticas são necessárias.
| Categoria | Especificação |
|---|---|
| Fabricante | ABB |
| Número do modelo | SDCS-CON-4 |
| Número da peça | 3ADT313900R1501 |
| Tipo de produto | Placa de controle principal |
| Sistemas Compatíveis | Inversores CC da série ABB DCS800 |
| Processador | Microprocessador ARM9 de 32 bits ou de ponto flutuante de 32 bits |
| Memória | 128 MB de SDRAM, armazenamento de programa não volátil |
| Fonte de energia | 24 V CC ±20% (fornecido por SDCS-POW-4) |
| Consumo de energia | Aproximadamente 10–15 W típicos |
| Entradas digitais | 8 canais, isolados galvanicamente por meio de optoacopladores, 24–48 V CC |
| Saídas digitais | 8 canais de saída de transistor |
| Entradas analógicas | 4 entradas diferenciais (±10V, 0-20mA, 4-20mA configuráveis) |
| Saídas analógicas | 4 saídas |
| Interfaces de comunicação | Profibus DP, Modbus RTU (RS-232/RS-485), Ethernet |
| Modos de controle | Regulação de velocidade, torque, tensão e corrente; PID, duplo circuito fechado (corrente/velocidade) |
| Ciclo de controle | ≤50 μs |
| Frequência de amostragem | Corrente/tensão ≥20 kHz |
| Interface do codificador | Entrada de encoder incremental (A/B/Z), resolver ou tacômetro |
| Temperatura de operação | 0°C a +55°C |
| Temperatura de armazenamento | -40°C a +85°C |
| Classificação de proteção | IP20 |
| Peso | Aproximadamente 0,38–1,0 kg, dependendo da configuração. |
| Certificações | CE, UL, cUL, atende IEC 61800-3 |
| País de origem | Finlândia / Suécia |
A placa SDCS-CON-4 se destaca em aplicações exigentes que requerem controle preciso de motores CC com alta confiabilidade. :
| Indústria | Aplicativo |
|---|---|
| Aço e Metalurgia | Controle principal de acionamento para laminadores a frio reversíveis (regulação de velocidade de ±0,1%), bobinadeiras, desenroladeiras e acionamentos de cilindros. |
| Papel e Celulose | Coordenação do acionamento das seções em máquinas de papel com múltiplas seções, mantendo o controle da tensão entre bobinas, seções de prensagem e seções de secagem. |
| Borracha e plásticos | Controle de grandes misturadores internos (misturadores Banbury) e extrusoras de alta produção durante a mistura inicial da matéria-prima. |
| Mineração | Controle do tambor de elevação para poços de mina com operação em quatro quadrantes e frenagem regenerativa. |
| Petróleo e gás | Guincho, bomba de lama e controle da mesa rotativa em plataformas de perfuração. |
| Marinho | Controle de propulsores e guinchos em embarcações offshore |
| Cimento | Controle do motor CC de acionamento principal do forno rotativo em condições contínuas de baixa velocidade e alto atrito. |
A placa SDCS-CON-4 é instalada em um slot dedicado dentro da carcaça do inversor DCS800, conectando-se à placa de interface de alimentação (SDCS-PIN-4) e aos adaptadores de barramento de campo através de um backplane de alta velocidade. Ele se comunica com circuitos de acionamento de gate, sensores de corrente e fontes de alimentação auxiliares para coordenar a excitação do campo e o controle da armadura. .
A configuração dos parâmetros é realizada através do sistema da ABB. DriveWindow 2 Software que fornece assistentes guiados para identificação de motores, ajuste PID e mapeamento de E/S. A placa suporta rotinas de autoajuste que medem a indutância, a resistência e a inércia do motor para otimizar automaticamente os ganhos do circuito de controle. .
Para instalações em rede, a placa suporta a coordenação de múltiplos acionamentos via PROFIBUS DP V1, permitindo configurações mestre-seguidor para acionamentos de seção sincronizados ou eixos de transmissão eletrônicos. .
Por favor, verifique a compatibilidade antes de fazer o pedido. Algumas fontes indicam que esta placa também é usada nos inversores das séries DCS500 e DCS600, enquanto outras especificam apenas o DCS800. Por favor, confirme o modelo do seu disco rígido e os requisitos de firmware antes da compra. .
| Detalhe | Informação |
|---|---|
| Doença | Novo e original |
| Status do estoque | Em estoque |
| Garantia | 12 meses |
| Envio | Envio rápido após a confirmação do pedido. |
