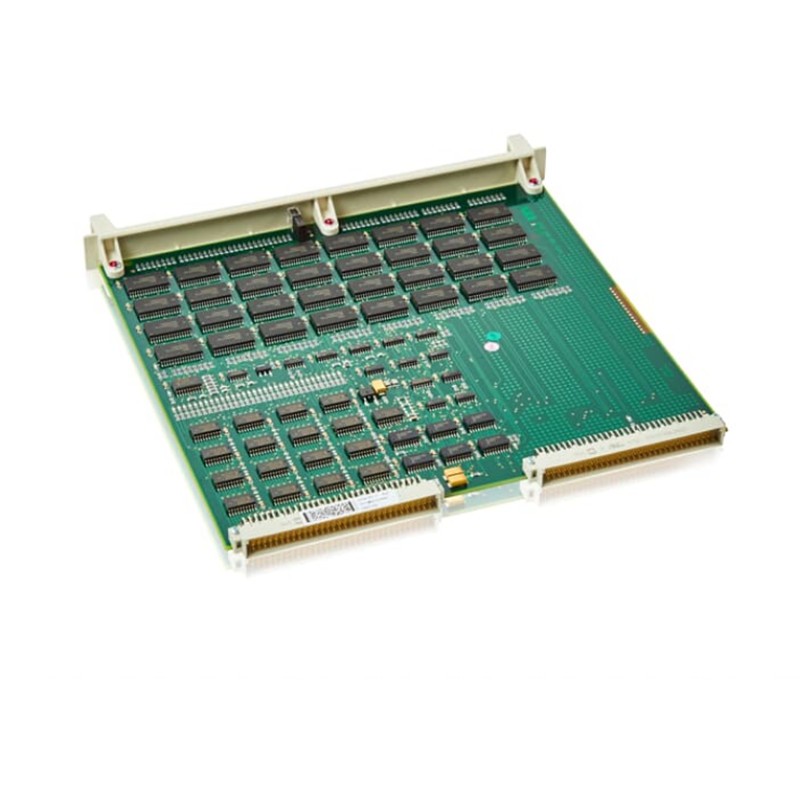

A placa ABB SDCS-CON-F01 (3ADT316500R1501) é a placa de controle principal, fundamental para a arquitetura computacional dos sistemas de acionamento CC das séries ABB DCS550 e DCS600. Esta placa avançada, baseada em microprocessador, funciona como o "cérebro" do acionamento, gerenciando os circuitos de regulação em tempo real para velocidade, torque e corrente.
Projetada para substituir ou servir como peça de reposição para o SDCS-CON-F original, a revisão "-F01" oferece maior confiabilidade, resposta a falhas mais rápida e melhor compatibilidade com o firmware de sistema moderno.
Item nº :
SDCS-CON-F01Pedido (MOQ) :
1Pagamento :
EXWOrigem do produto :
SwedenPorto de embarque :
Wuhan, Hubei, ChinaTempo de espera :
3-5 daysPeso :
0.5kgDescrição dos produtos
Placa de controle ABB SDCS-CON-F01 3ADT316500R1501
Placa de controle principal para sistemas de acionamento DCS550 e DCS600
| Número do modelo | SDCS-CON-F01 3ADT316500R1501 |
| Local de origem | Suécia |
| Dimensões/Peso | 9,6 x 11,9 x 5,4 cm / 0,5 kg |
| Doença | Novo e original |
| Garantia | 1 ano |
| Termos de envio | DHL Fedex TNT EMS UPS |
| Pagamento | TT / Western Union |
| Prazo de entrega | 3 a 5 dias |
| Serviço | Serviço online 24 horas |
Núcleo do Processador Central: Gerencia os circuitos de regulação em tempo real para velocidade, torque e corrente dentro do sistema de acionamento, executando configurações vetoriais de computação e controle de alta velocidade.
Memória Flash PROM: Armazena parâmetros de firmware e configuração; as alterações de parâmetros são salvas imediatamente na memória flash para retenção permanente.
Visor de diagnóstico integrado: Apresenta um display de 7 segmentos que mostra o status do conversor, incluindo códigos de erro e alarme para uma rápida resolução de problemas.
Função de vigilância aprimorada: Monitora tanto a placa quanto seu firmware; ao detectar uma falha, desativa com segurança o disparo do tiristor, força as entradas digitais para o nível baixo e reinicia as saídas analógicas.
Interfaceamento de cabos planos: Conecta-se à placa de interface de alimentação SDCS-PIN-F através de X12 e X13 para medição de tensão, corrente e temperatura, e através de X37 para alimentação.
Firmware atualizável via Flash: A placa recebe atualizações de firmware através do software do driver; os indicadores de status durante o upload mostram o progresso.
Ampla faixa de temperatura de operação: Classificado para temperaturas de 0°C a +60°C, adequado para ambientes industriais exigentes.
Proteção contra ESD: Devem ser observadas as precauções contra descarga eletrostática (ESD) durante a instalação e o manuseio.
| Categoria | Especificação |
|---|---|
| Fabricante | ABB |
| Número do modelo | SDCS-CON-F01 |
| Número do pedido | 3ADT316500R1501 |
| Tipo de produto | Placa de controle de acionamento |
| Sistemas Compatíveis | Inversores CC da série DCS550, sistema DCS600 |
| Mostrar | Visor de status de 7 segmentos (H2500) |
| Interfaces | X12, X13 (para SDCS-PIN-F), X37 (fonte de alimentação) |
| Memória | Flash PROM (armazena firmware e configuração) |
| Cão de guarda | Função de vigilância interna integrada |
| Peso | ~0,399 kg |
| Dimensões | 260 x 180 x 45 mm |
| Temperatura de operação | 0°C a +60°C |
| Temperatura de armazenamento | -40°C a +85°C |
| Classificação de proteção | IP20 |
| País de origem | Suécia / Finlândia |
| Código da Tarifa Aduaneira | 85371098 |
A placa está equipada com um display de 7 segmentos que comunica o estado operacional e as falhas:
| Mostrar | Significado |
|---|---|
| Pontos de ciclo de 0,7s | O firmware está em execução; sem erros ou alarmes. |
| E01 - E06 | Erros de inicialização (por exemplo, erro de checksum da memória flash, falhas nos testes de ROM/RAM, incompatibilidade de hardware, tempo limite do watchdog). Esses erros impedem a inicialização da unidade. |
| Fxxx | Códigos de falha durante a operação (ex.: F514 "Rede não sincronizada"). Consulte o manual do inversor para obter a lista completa de falhas. |
O SDCS-CON-F01 é instalado na bandeja eletrônica da unidade, que é articulada na carcaça para facilitar o acesso.Ele interage com o SDCS-PIN-F Placa de interface de alimentação via cabos planos:
X12 e X13: Conexões para medição de tensão, corrente e temperatura
X37: Conexão da fonte de alimentação ao pino SDCS-PIN-F
O gerenciamento de parâmetros é realizado usando DriveWindow (DWL) ou um interface de controle de sobreposição
Os parâmetros nos grupos 90 a 92 são parâmetros de comunicação cíclicos; as alterações são armazenadas na memória flash, exceto para os ponteiros no grupo 51.
Os registros de falhas são armazenados com segurança na memória flash quando a alimentação auxiliar é desenergizada.
Aterramento: Os terminais de aterramento da placa de controle devem manter contato metálico direto com o chassi para estabelecer um plano de referência de potencial zero absoluto.
Fiação: Toda a fiação de sinal de baixa tensão deve ser fisicamente separada dos cabos de alta potência para evitar interferência eletromagnética.
Resfriamento: Garanta a ventilação adequada do recinto para evitar problemas térmicos.
O SDCS-CON-F01 é utilizado em diversos setores industriais exigentes que requerem controle preciso de motores CC:
| Indústria | Aplicativo |
|---|---|
| Metais e Mineração | Acionamentos principais para laminadores, máquinas de trefilação, guinchos de mineração e transportadores. |
| Celulose e Papel | Acionamentos de seção e controle de tensão em máquinas de papel |
| Plásticos e borracha | Controle da extrusora e do misturador interno |
| Automação Geral | Controle de motores CC de velocidade variável em transportadores e equipamentos de processamento |
| Detalhe | Informação |
|---|---|
| Doença | Novo e original |
| Status do estoque | Em estoque |
| Garantia | 12 meses |
| Envio | Envio rápido após a confirmação do pedido. |
