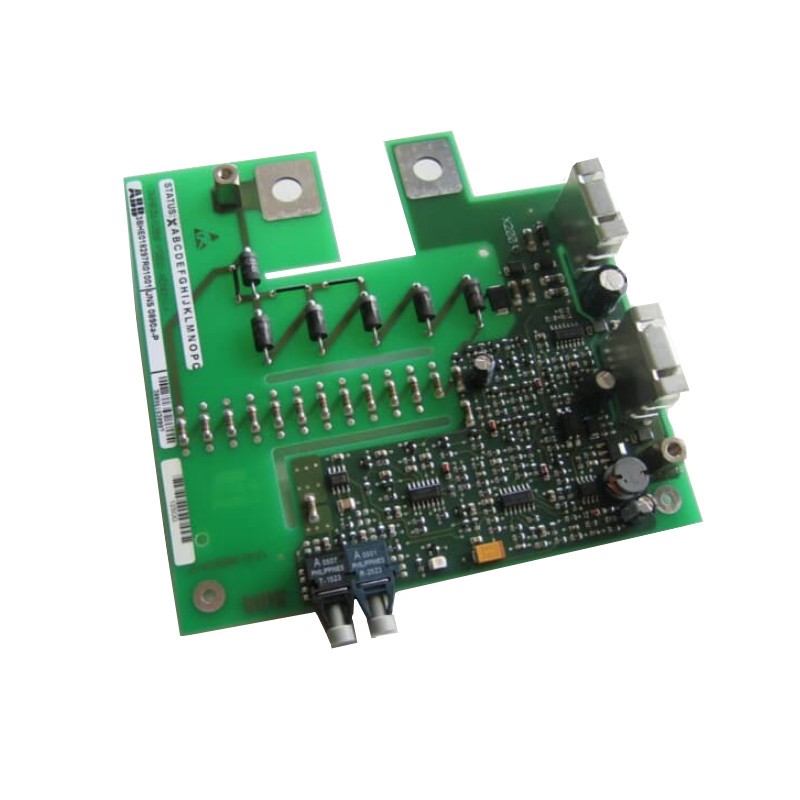

Módulo de supervisão ABB UN1006a-P V1 HEIR448085R1

Descrição dos produtos

Módulo de supervisão ABB UN1006a-P V1 HEIR448085R1

Informações importantes

Aplicações típicas

O módulo supervisor UN1006a-P V1 é um componente crítico em aplicações de geração de energia, utilizado para:

• Controle de excitação do geradorMonitoramento e regulação centralizados em sistemas de excitação de geradores síncronos

• Estabilidade da redeProcessamento de sinais de feedback da rede para controle estável de tensão e potência reativa.

• Sistemas de proteçãoMonitorar as condições do sistema para acionar ações de proteção quando forem detectados estados anormais.

Passagem HART:

Mídia: O sistema possui funcionalidade de passagem e pode ser conectado como E/S local (S800) ou como E/S remota.

Finalidade: Disponibilizar dados HART para clientes, como o Fieldbus Builder.

Protocolo: Protocolo HART

Interface de software: Os dados de processo, transmitidos por um sinal de 4 a 20 mA, são copiados para variáveis ​​de aplicação via entrada/saída. Os dados HART (dados de status e diagnóstico) estão disponíveis via "passagem direta".

Interface de hardware: Módulos de E/S S800 AI845, AI895, AO845 e AO845; Módulos de E/S S900 AI930/931 e AO930

Interface OPC: Sim, via servidor OPC HART

Embalagem e entrega

Para economizar no frete e reduzir seu orçamento, optamos por embalagens ecologicamente corretas. Utilizamos placas de espuma de 3 cm de espessura para preencher todo o interior da caixa e proteger as peças. Em seguida, embalamos as peças em caixas de papelão. Caso o peso seja muito grande, podemos providenciar caixas de madeira sob medida.Termos de envioDHL Fedex TNT EMS UPS.Pesquisa de componentes.

Grande estoque disponível.Comparar componentes,Pronto para envio,Garantia de 12 meses

Perguntas frequentes (FAQ)

P1: Para que serve o módulo de supervisão UN1006a-P V1?

A: O UN1006a-P V1 é um módulo de supervisão dentro do sistema de excitação ABB UNITROL 6000. Sua função principal é servir como uma unidade central de monitoramento e controle, processando sinais do gerador e da rede elétrica para manter a regulação de tensão estável e proteger as máquinas síncronas. .

Q2: O que significa "UNITROL 6000"?

A: UNITROL 6000 é a plataforma de sistema de excitação de sexta geração da ABB, projetada para regulação de tensão em sistemas de excitação estática para máquinas síncronas. É construído sobre a plataforma de controle de alto desempenho AC 800PEC e está disponível em duas versões principais: UNITROL 6000 Médio (para correntes CC até 1.800 A) e UNITROL 6000 X-power (para aplicações de alta potência até 12.000 A) .

Q3: Quais funções de controle o sistema UNITROL 6000 oferece?

A: O sistema oferece funções abrangentes de controle em circuito fechado, incluindo: :

• Regulador de tensão com filtro PID (modo AUTO)

• Regulador de corrente de campo com filtro PI (modo MAN)

• Compensação de queda de corrente reativa e ativa

• Circuitos limitadores para corrente de campo máxima/mínima, corrente do estator, subexcitação P/Q e proteção Volt/Hertz.

• Controle de fator de potência/carga reativa

• Estabilizador do Sistema de Energia (PSS) para amortecer oscilações de potência

Q4: Quais protocolos de comunicação o sistema suporta?

A: O UNITROL 6000 suporta múltiplas interfaces de comunicação, incluindo :

• Modbus TCP via Ethernet

• Modbus RTU via RS485

• PROFIBUS DP

• IEC 61850 (opcional)

• Ethernet para integração de sistemas de controle de plantas

• SNTP para sincronização de horário do sistema

Q5: O módulo supervisor pode operar em configurações redundantes?

A: Sim. O sistema UNITROL 6000 suporta configurações de canal único e duplo, com canais de backup opcionais para aplicações críticas. Os dispositivos de controle são projetados para serem troca a quente, permitindo a substituição durante a operação sem desligamento do sistema
