Descrição dos produtos

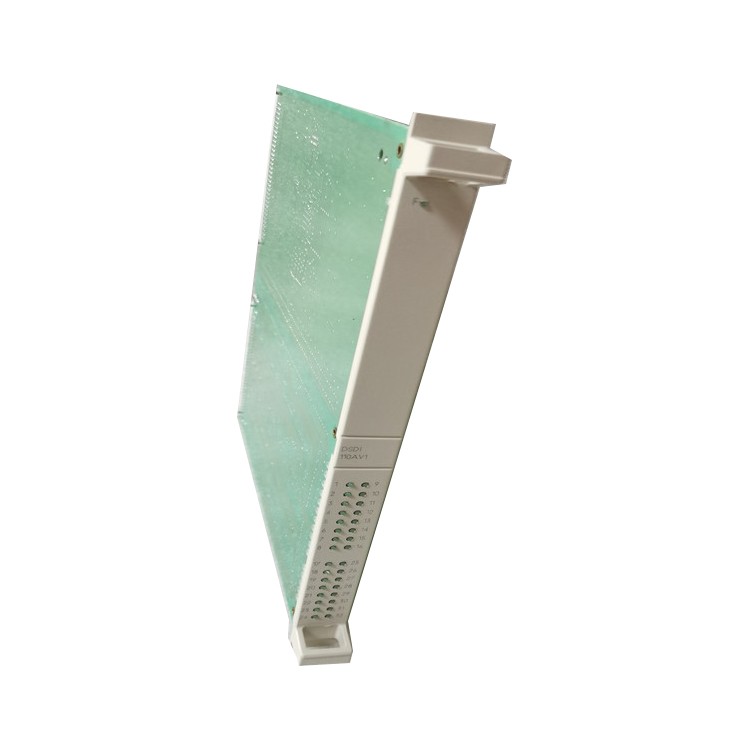

Limitador de corrente do rotor ABB UN1024c-P HEIR318629R1
| Número do modelo | HEIR318629R1 |
| Local de origem | Suécia |
| Dimensões/Peso | 3kg |
| Doença | Novo e original |
| Garantia | 1 ano |
| Termos de envio | DHL Fedex UPS |
| Pagamento | TT |
| Prazo de entrega | 3 a 5 dias |
| Serviço | Serviço online 24 horas |
Parâmetros-chave
Principais características e vantagens
Proteção crítica do rotorA principal característica do módulo é sua capacidade de impor ambos limites máximos e mínimos de corrente de campo Isso protege o enrolamento do rotor contra superaquecimento devido à corrente excessiva e evita danos por subexcitação, garantindo que o gerador opere com segurança dentro de sua faixa de projeto. .
Parte de um pacote completo de proteção.O limitador de corrente do rotor funciona dentro do sistema UNITROL 6000, que oferece amplas funções de proteção para o gerador, incluindo proteção contra sobrecorrente (instantânea e inversa de tempo), limites de corrente do estator ajustados à temperatura de refrigeração, limites de subexcitação P/Q e proteção contra tensão/resistência (Volt/Hertz). .
Integrado à plataforma UNITROL 6000Foi projetado especificamente para a ABB. Sistema de excitação UNITROL® 6000, a mais recente geração de sistemas de excitação estática para geradores e motores síncronos O sistema é conhecido por seu alto desempenho, confiabilidade e facilidade de integração em usinas de energia modernas.
Aplicações típicas
O limitador de corrente do rotor UN1024c-P é essencial em sistemas de controle de excitação para geração de energia, sendo utilizado para:
Excitação do geradorProteção de grandes geradores síncronos em usinas termelétricas, nucleares e hidrelétricas.
Proteção do motorGarantir a operação segura de grandes motores síncronos que acionam compressores, bombas e moinhos em aplicações industriais.
Estabilidade da redeTrabalhando em conjunto com outros limitadores para ajudar a manter a tensão e a estabilidade da rede, prevenindo eventos de sobrexcitação e subxcitação.
Perguntas frequentes (FAQ)
Q1: Qual é a função principal do limitador de corrente do rotor UN1024c-P?
A: Sua função principal é monitorar e aplicar limites máximos e mínimos de corrente de campo (rotor), protegendo os enrolamentos do rotor do gerador ou motor síncrono contra sobrecarga térmica devido à corrente excessiva e prevenindo danos por subexcitação. .
Q2: Em qual plataforma de sistema de excitação da ABB este módulo é utilizado?
A: É um módulo dedicado dentro do Série de sistemas de excitação ABB UNITROL® 6000, a mais recente geração de sistemas de excitação estática e indireta para máquinas síncronas .
P3: Quais funções de proteção o sistema UNITROL 6000 oferece?
A: O sistema oferece funções abrangentes de proteção do gerador, todas configuráveis em três níveis de ação (alarme, comutação redundante ou desligamento por excitação). As principais funções incluem proteção contra sobrecorrente (instantânea e inversa), proteção contra sobretensão (V/Hz), proteção contra perda de campo, monitoramento da temperatura do rotor e monitoramento da condução do tiristor. .
Q4: O UN1024c-P suporta configurações redundantes?
A: Como parte do sistema UNITROL 6000, os limitadores de corrente do rotor funcionam em arquiteturas que suportam configurações de canal único, canal duplo e canal de backup opcional para aplicações críticas. Tanto a versão Medium quanto a versão X-power suportam canais de backup opcionais. .
Q5: Quais são as aplicações típicas deste módulo?
A: É utilizado para proteger grandes geradores síncronos em usinas termelétricas, nucleares e hidrelétricas, bem como grandes motores síncronos que acionam compressores, bombas e moinhos em aplicações industriais, como siderúrgicas, fábricas de celulose e papel, indústrias químicas e refinarias. .
Q6: Quais são as principais especificações elétricas do sistema UNITROL 6000 X-power?
A: A versão X-power abrange correntes CC de 1.800 A a 12.000 AO conversor de energia UNL14300 suporta tensões de alimentação CA de até 1.500 V e é adequado para as maiores unidades de geração de energia. .
Q7: Quais certificações o sistema UNITROL 6000 possui?
A: O sistema foi projetado para estar em conformidade com os principais códigos de rede e normas de segurança. O novo UNITROL 6000 Nuclear A versão possui todas as certificações relevantes para usinas nucleares, enquanto os sistemas padrão atendem aos padrões internacionais e locais. .
Modelos e componentes de sistema recomendados
O UN1024c-P O limitador de corrente do rotor faz parte da plataforma UNITROL 6000. Os seguintes modelos e componentes são recomendados para a construção de um sistema completo de controle de excitação. :
