Especificações do produto

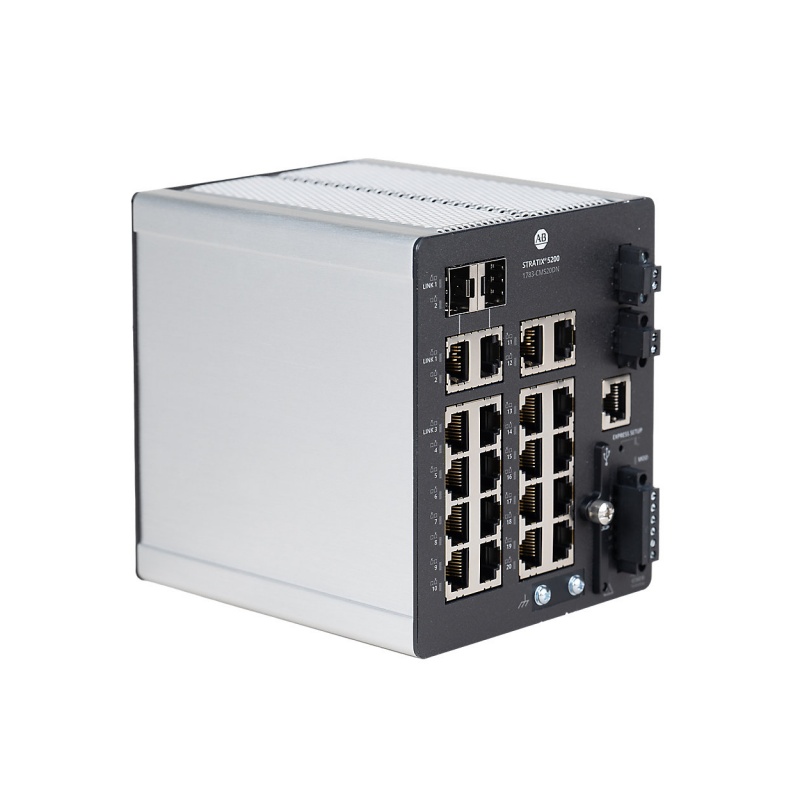

Interruptor Allen Bradley 1783-CMS20DB
Sobre nós
A SWAN Electric é uma fornecedora de peças de reposição para automação industrial localizada na China. Somos especializados em módulos PLC e entradas/saídas analógicas.
Módulo, fonte de alimentação, painel touchscreen HMI, peça de reposição descontinuada, cabo, processador CPU, servoacionador, inversor, unidade terminal base, comunicação
Módulo, módulo de comutação, placa de controle. Ao mesmo tempo, estabelecemos relações de cooperação estreitas com diversos fabricantes de produtos PLC e DCS.
prestadores de serviços de manutenção.
Vantagem
Alto desempenho: Os módulos Allen Bradley são projetados com tecnologia e design avançados para garantir alto desempenho e estabilidade.
Confiabilidade: Os módulos Allen Bradley são rigorosamente testados e certificados para garantir confiabilidade e durabilidade excepcionais.
Flexibilidade: Estão disponíveis diversos tipos e especificações de módulos, que podem ser selecionados e configurados de acordo com as necessidades reais.
Manutenção facilitada: A função Powered Plug-in (RIUP) permite fácil manutenção e substituição dos módulos.
Segurança: As funções de roteamento e ponte de segurança CIP são suportadas, fornecendo soluções com segurança funcional até o nível SIL 3.
Principais características
Especificações técnicas
Em geral
Configuração de porta
Elétrica
Físico e Ambiental
Principais benefícios
Aplicações
O 1783‑CMS20DB é ideal para aplicações de redes industriais que exigem conectividade Ethernet confiável e segura:
Automação de FábricaConexão de PLCs, inversores de frequência, IHMs e dispositivos de E/S em linhas de produção.
Indústrias de ProcessoFabricação de produtos químicos, farmacêuticos, alimentícios e de bebidas
Manuseio de MateriaisSistemas de esteiras transportadoras, equipamentos de triagem e armazéns automatizados.
Construção de MáquinasRedes de controle para máquinas de embalagem, impressão e têxteis.
InfraestruturaEstações de tratamento de água/esgoto e instalações de geração de energia
Áreas PerigosasCertificado para uso em ambientes explosivos com proteção adequada.
Topologias de anelRedes DLR que exigem recuperação rápida de falhas
Notas importantes
Produto sucessorO modelo 1783-CMS20DB é a versão atualizada oficial que substitui o modelo descontinuado. 1783-BMS20CL (Stratix 5700) .
FirmwareO "B" no número da peça designa Firmware base . Um Firmware completo A versão (1783-CMS20DP) também está disponível com recursos adicionais. .
Capacidade DLRO recurso Device Level Ring é suportado, permitindo a recuperação de falhas em milissegundos para redes de controle críticas. .
Uso em áreas perigosasRequer instalação em caixa certificada com classificação mínima IP54 e só pode ser aberta com ferramentas. .
Proteção externaA proteção contra transientes deve ser fornecida externamente, não excedendo 140% da tensão de pico nominal. .
Perguntas frequentes
P1: Qual é a diferença entre 1783-CMS20DB e 1783-CMS20DP?
A: A diferença está no firmware. 1783-CMS20DB inclui Firmware base, enquanto 1783-CMS20DP inclui Firmware completo, que oferece recursos avançados adicionais .
Q2: Qual é a configuração de portas do 1783-CMS20DB?

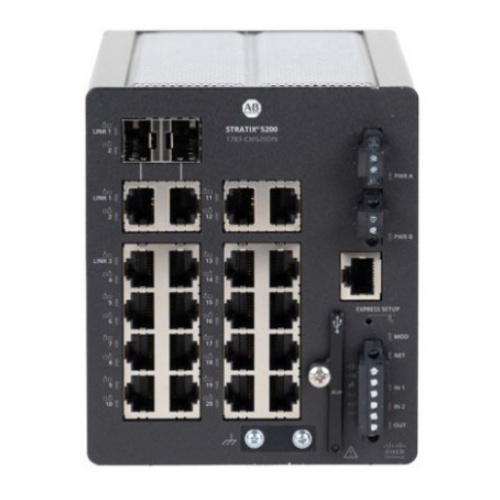

A: O interruptor apresenta 18 portas RJ45 de cobre de 10/100 Mbps e 2 portas Gigabit Combo (cada um configurável como cobre RJ45 ou fibra SFP) .
P3: O modelo 1783-CMS20DB suporta DLR?
A: Sim, o switch suporta Anel de Nível do Dispositivo (DLR) para recuperação de falhas de rede em nível de milissegundos .
Q4: Qual é a faixa de temperatura de operação?
A: O interruptor opera a partir de -40°C a +60°C, tornando-o adequado para ambientes industriais severos. .
Q5: O modelo 1783-CMS20DB ainda está em produção?
A: Sim, o produto está atualmente disponível. Ativo e totalmente apoiado pela Rockwell Automation. .
Q6: Qual é a fonte de alimentação necessária?
A: O interruptor usa entradas de alimentação redundantes duplas de 12–48V CC com um consumo máximo de aproximadamente 36,7 W .
P7: Este interruptor substitui um modelo mais antigo?
A: Sim, o 1783-CMS20DB é o substituto oficial do 1783-BMS20CL (Stratix 5700) .
Q8: Este interruptor pode ser usado em locais perigosos?
A: Sim, tem um Ex ec nC IIC T4 Gc classificação de proteção contra explosão. No entanto, deve ser instalado em um invólucro certificado que atenda ou supere a classificação IP54. .
