Especificações do produto

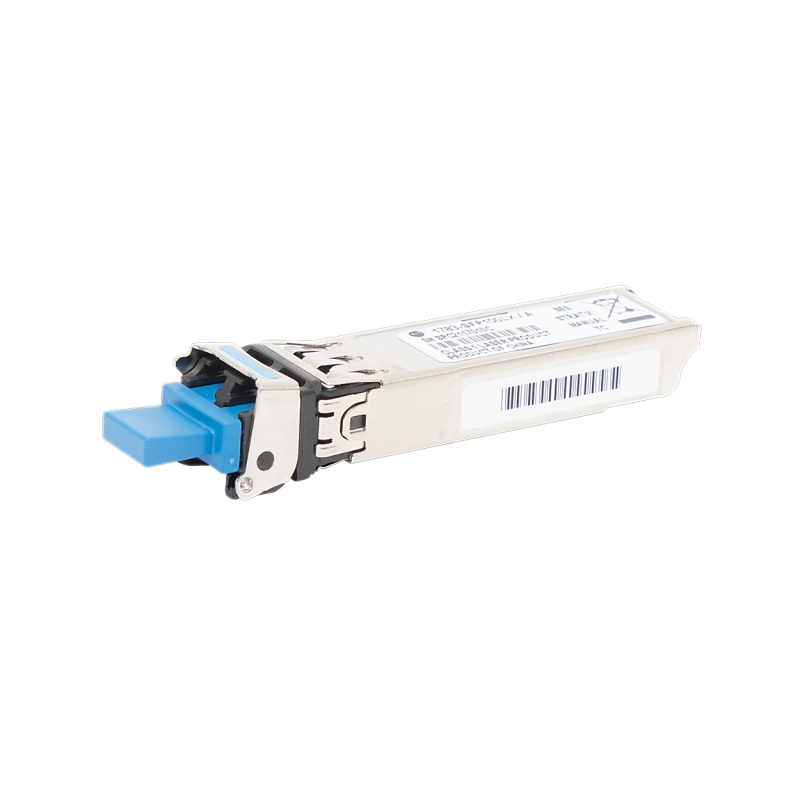

Transceptor de fibra Allen Bradley 1783-SFP100LX
Principais características
Especificações técnicas
Aplicações
O 1783‑SFP100LX foi projetado para uso com produtos da Rockwell Automation que suportam módulos SFP, incluindo:
Interruptores Stratix – Fornece conectividade de uplink de fibra para switches Ethernet industriais Stratix
Adaptadores FLEX 5000 – Suporta módulos transceptores de rede EtherNet/IP no formato SFP
Switches Stratix 5400/5700 – Oferece interfaces de uplink de fibra óptica para envio (TX) e recebimento (RX)
Infraestrutura de redes industriais – Permite conexões de longa distância entre instalações ou equipamentos remotos.
Projetos governamentais e de infraestrutura – A conformidade com a TAA qualifica-o para uso em aplicações financiadas pelo governo federal.
Notas de compatibilidade
Módulos certificadosUtilize apenas módulos SFP da Rockwell Automation (1783-SFP100FX, 1783-SFP100LX, 1783-SFP1GSX ou 1783-SFP1GLX) para garantir a inicialização correta pelo firmware do dispositivo. .
Combinação de cabosAmbas as extremidades de um enlace de fibra óptica devem usar tipos e módulos de fibra idênticos. .
AutonegociaçãoOs módulos SFP de fibra não suportam negociação automática; as configurações de rede devem ser configuradas adequadamente. .
Compatibilidade com terceirosTransceptores compatíveis estão disponíveis em fornecedores terceirizados, mas a Rockwell Automation recomenda enfaticamente o uso de módulos oficiais para evitar falhas de inicialização. .
Principais benefícios
Notas importantes
Precauções de instalaçãoNão insira ou remova o módulo SFP com os cabos de fibra óptica conectados, pois isso pode danificar os cabos ou conectores. .
Troca a quenteO módulo suporta inserção e remoção com o módulo ligado, mas recomenda-se evitar manuseio excessivo para prolongar sua vida útil. .
Interferência físicaSe o módulo SFP não puder ser totalmente inserido, gire-o 180° e tente novamente; não force a inserção. .
Aviso de segurança ocularOlhar diretamente para transceptores ópticos SFP pode representar um risco para os olhos em determinadas condições. .
Perguntas frequentes
Q1: Qual é a distância máxima suportada pelo 1783‑SFP100LX?
A: O módulo suporta comprimentos de cabo de fibra óptica de até 10 quilômetros sobre fibra monomodo .
Q2: Que tipo de cabo de fibra óptica este SFP utiliza?
A: Foi projetado para fibra monomodo (SMF) com especificações de núcleo/revestimento em conformidade com G.652 .
Q3: Em qual comprimento de onda o 1783‑SFP100LX opera?
A: Ele opera em um comprimento de onda de 1310 nm .
Q4: Com quais produtos este SFP é compatível?
A: É compatível com a Rockwell Automation. Interruptores Stratix, Adaptadores FLEX 5000e outros dispositivos com slots SFP que suportam óptica 100BASE-LX .
Q5: O que é Monitoramento Óptico Digital (DOM)?
A: O DOM permite que o dispositivo de rede acesse parâmetros operacionais em tempo real do transceptor, como potência óptica, temperatura e corrente de polarização, para melhor gerenciamento e diagnóstico da rede. .
Q6: O 1783‑SFP100LX está em conformidade com a TAA?
A: Sim, o módulo está em conformidade com a TAA, tornando-o adequado para projetos financiados pelo governo dos EUA e pelo governo federal. .
Q7: Qual é o status do ciclo de vida deste produto?
A: O modelo 1783‑SFP100LX está atualmente Ativo e com suporte completo da Rockwell Automation, com garantia padrão de 1 ano. .
P8: Posso usar módulos SFP de terceiros com produtos Rockwell?
A: Embora existam módulos de terceiros compatíveis, a Rockwell Automation recomenda enfaticamente o uso de SFPs oficiais da Allen-Bradley para garantir a detecção e inicialização adequadas pelo firmware.
