Inversor de Frequência Ajustável Allen Bradley 25B-D013N104 PowerFlex 525

Inversor de Frequência Ajustável Allen Bradley 25B-D013N104 PowerFlex 525

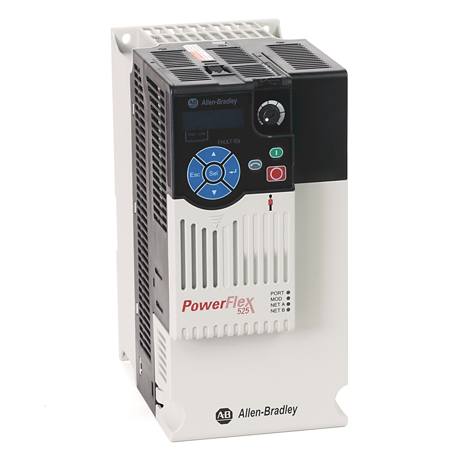

O Allen-Bradley 25B-D013N104 é um Inversor de frequência CA PowerFlex série 525 Da Rockwell Automation, projetado para aplicações de controle de motores industriais. Operando em 380–480 V CA, trifásico entrada, esta unidade fornece 5,5 kW (7,5 HP) saída com uma corrente nominal de 13 A em um formato compacto Quadro C projeto.

  • Item nº :

    25B-D013N104

  • Pedido (MOQ) :

    1

  • Pagamento :

    EXW

  • Origem do produto :

    USA

  • Porto de embarque :

    Wuhan

  • Tempo de espera :

    3-5days

  • Peso :

    5kg

  • Detalhes do produto



    EspecificaçãoDescrição
    FabricanteRockwell Automation (Allen-Bradley)
    Modelo25B-D013N104
    Família de produtosPowerFlex 525
    Tipo de produtoInversor de Frequência CA (VFD)
    Tensão de entrada380–480 V CA, trifásico (faixa de 323–528 V CA)
    Potência de saída5,5 kW / 7,5 HP (Normal e Pesado)
    Corrente de saída13 A
    Tensão de saída0–460 V CA
    Frequência de entrada50/60 Hz
    Classificação do recintoIP20 / Tipo Aberto NEMA
    Tamanho da molduraQuadro C
    Filtro EMCSem filtro (sufixo -N104)
    Métodos de controleV/Hz, Controle Vetorial sem Sensores (SVC), Vetor de Velocidade em Malha Fechada, Controle de Motor de Ímã Permanente
    ComunicaçãoEtherNet/IP integrado; RS-485 com Modbus RTU/DSI
    SegurançaDesligamento seguro do torque (STO), certificado SIL 2 / PLd Cat 3
    E/S7 entradas discretas; 4 saídas discretas; 2 entradas analógicas; 1 saída analógica
    Interface do usuárioTeclado integrado com potenciômetro e visor de LED
    IGBT de freioIncluído (chopper com freio dinâmico)
    MontagemMontagem em painel / Trilho DIN
    Temperatura de operaçãoAté +70°C (158°F) com redução de potência
    Dimensões (A x L x P)Aproximadamente 220 mm x 109 mm x 184 mm
    PesoAproximadamente 2,59 kg (5,7 libras)
    Status do ciclo de vidaAtivo

    Recomendações de modelos de produtos relacionados



    ModeloDescriçãoAplicação típica
    25B-D013N104 (este modelo)Gerador PowerFlex 525, 480 V CA, 7,5 HP, 13 A, Carcaça C, Sem FiltroControle de motor padrão com EtherNet/IP
    25B-D013N114Mesma classificação que filtro EMC integradoInstalações que exigem conformidade com EMC
    25B-D017N104PowerFlex 525, Saída de 17A (poder superior)Aplicações que exigem maior capacidade de corrente
    25B-D010N104PowerFlex 525, Saída de 10,5 A (potência reduzida)Aplicações de motores menores
    25B-D024N104PowerFlex 525, Saída de 24A (poder superior)Aplicações de motores maiores
    22B-D012N104PowerFlex 40, modelo antigo (descontinuado)Substituição oficial: 25B-D013N104

    Pagamento e entrega

    Perguntas frequentes

    Q1: Qual é a função principal do 25B-D013N104?

    É um Inversor de frequência ajustável PowerFlex 525 Utilizado para controlar a velocidade e o torque de motores CA trifásicos. É comumente usado em aplicações industriais como transportadores, bombas, ventiladores e misturadores. .

    P2: O modelo 25B-D013N104 suporta comunicação EtherNet/IP?

    Sim. O dispositivo apresenta EtherNet/IP integrado comunicação, permitindo integração perfeita com PLCs e sistemas de automação da Allen-Bradley sem a necessidade de módulos de comunicação adicionais. .

    P3: Quais funções de segurança este inversor inclui?

    O modelo 25B-D013N104 inclui Desligamento seguro do torque (STO) funcionalidade, certificada para SIL 2 / Categoria PLd 3 normas de segurança. Isso remove a energia rotacional do motor sem remover a energia do inversor, permitindo uma reinicialização mais rápida após uma solicitação de segurança. .

    Q4: Qual é a diferença entre o 25B-D013N104 e o 25B-D013N114?

    A principal diferença é Filtragem EMC. O -N104 o sufixo indica um não filtrado dirigir, enquanto o -N114 O sufixo indica uma unidade com um filtro EMC integrado para conformidade com as normas de compatibilidade eletromagnética .

    P5: Este inversor substitui diretamente os modelos PowerFlex 40?

    Sim. A Rockwell Automation designou oficialmente a 25B-D013N104 como substituto de engenharia para o 22B-D012N104 (PowerFlex 40) e 22D-D012N104 (PowerFlex 40P). No entanto, a Rockwell observa que este é um “Substituição por Engenharia” — Os usuários devem verificar as especificações dos fusíveis/disjuntores e as diferenças de parâmetros durante a migração.
