Principais parâmetros e recursos
Principais características e vantagens

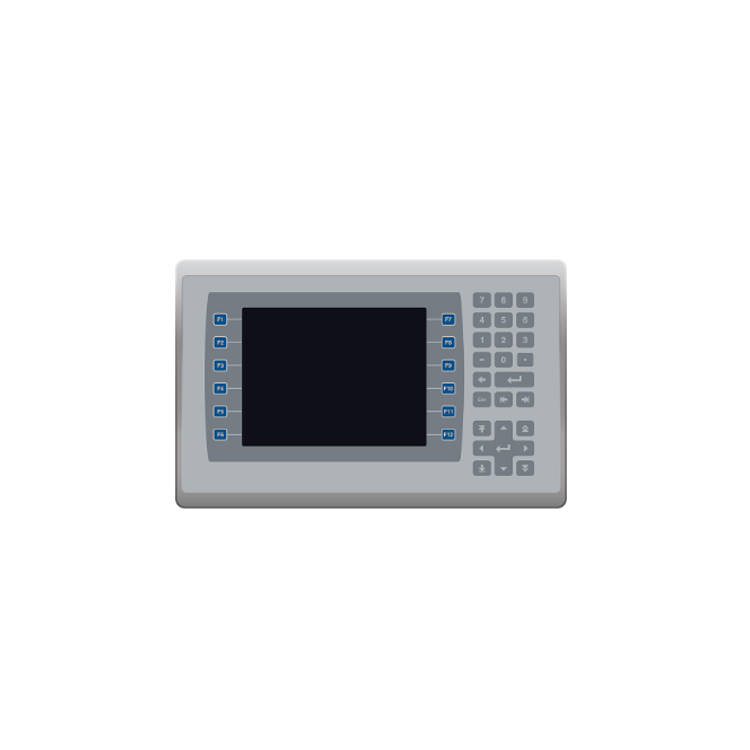

Entrada de teclado confiávelO terminal possui uma interface de teclado que garante navegação e entrada de dados simples. Este método de entrada é particularmente adequado para aplicações onde uma tela sensível ao toque pode ser impraticável devido a fatores ambientais ou à preferência do operador. .
Tela colorida grande de 10,4 polegadasO visor TFT colorido proporciona uma visualização nítida de gráficos de processo, diagramas de simulação e gráficos de tendências. A resolução de 640 x 480 pixels oferece imagens detalhadas para monitoramento e controle de processos industriais. .
Comunicação ControlNetO módulo de comunicação ControlNet integrado facilita a integração perfeita com redes ControlNet para troca de dados em tempo real e controle do sistema. Os terminais ControlNet suportam acesso programado e não programado aos dados do controlador, além de suporte para cabeamento redundante. .
Opções de conectividade flexíveisO terminal oferece conectividade versátil, incluindo portas ControlNet, Ethernet, RS-232 e USB, permitindo a integração com diversos controladores e redes. .
Aplicações típicas
A série PanelView Plus 1000 é amplamente utilizada em diversos setores industriais para interface com o operador e controle de máquinas:
Automação de ProcessosMonitoramento e controle de processos contínuos em plantas de processamento químico, farmacêutico e de alimentos.
Linhas de embalagemFornecer interfaces de controle intuitivas para máquinas de embalagem.
Painéis de controle de equipamentosServindo como a principal interface homem-máquina (IHM) para máquinas-ferramenta, equipamentos de montagem e sistemas de movimentação de materiais.
Perguntas frequentes (FAQ)
Q1: Qual software é usado para programar o 2711P-K10C15A1?
A: O PanelView Plus 1000 é programado usando FactoryTalk View Machine Edition (ME)Este software da Rockwell Automation permite aos usuários criar telas de interface, configurar a comunicação de tags e implantar aplicativos no terminal. .
Q2: Quais opções de comunicação são suportadas?
A: Este modelo suporta ControlNet (CNET) comunicação como protocolo principal, com opções de conectividade adicionais incluindo portas Ethernet, RS-232 e USB. .
Q3: Qual é a tensão de entrada necessária para este terminal?
A: O modelo 2711P-K10C15A1 opera em 85-264V CA entrada de energia, com uma faixa de frequência de 47-63 Hz .
Q4: Como o PanelView Plus é configurado para comunicação ControlNet com o ControlLogix?
A: A abordagem recomendada é usar modo de comunicação não programado para terminais HMI. Isso elimina a necessidade de agendamento de rede RSNetworx e definições de módulos de árvore de E/S do controlador. O terminal HMI se comunica como um par de rede usando mensagens explícitas para ler e gravar tags do controlador. Aproximadamente 99,9% das implementações do PanelView usam esse modo. .
Q5: Qual é a diferença entre a comunicação ControlNet agendada e não agendada?
A: O modo agendado requer o agendamento da largura de banda da rede e as definições dos módulos de E/S no controlador, proporcionando desempenho determinístico para E/S de alta velocidade. O modo não agendado utiliza mensagens explícitas sem agendamento, sendo adequado para terminais de operador HMI e aplicações com requisitos de atualização superiores a 50 ms. .
P6: Posso atualizar de um PanelView Plus 1000 para um HMI mais recente?
A: O PanelView Plus 1000 (hardware anterior à versão 6) Não pode ser atualizado. para a versão de firmware 6.0 ou posterior. A série de terminais v6 representa uma plataforma de hardware completamente nova, com arquitetura de BIOS, processador e memória diferentes. As opções de migração incluem as séries PanelView Plus 6 ou PanelView Plus 7. .
Q7: O que devo fazer se a tela ficar preta, mas o terminal ainda responder?
A: Uma tela completamente escura, mesmo com a comunicação e os LEDs ativos, indica falha na iluminação de fundo ou no LCD. Aponte uma lanterna potente em um ângulo sobre a tela — uma imagem fraca indica apenas falha na iluminação de fundo. Normalmente, é necessário substituir o módulo de tela ou o conjunto da iluminação de fundo. .
Modelos recomendados e produtos relacionados

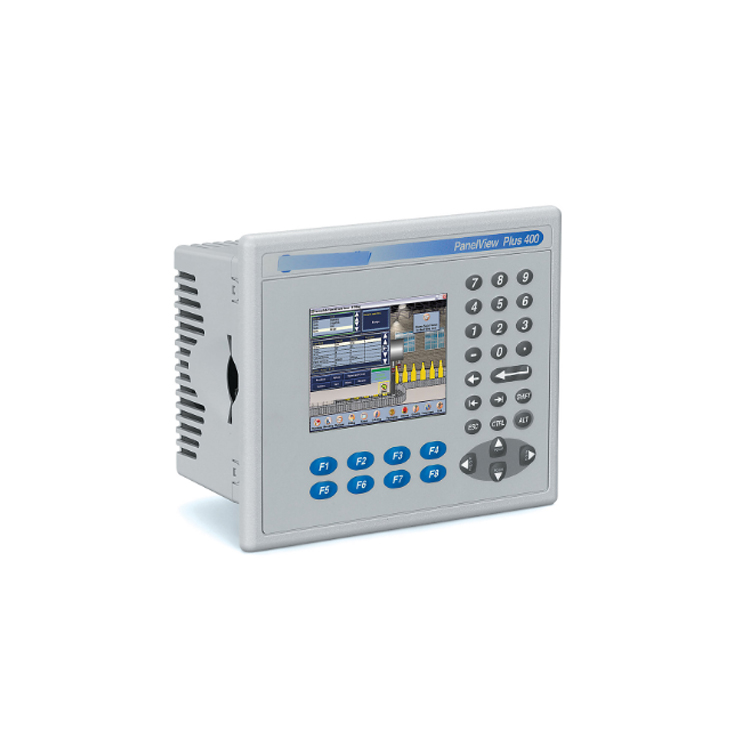

O modelo 2711P-K10C15A1 faz parte da família PanelView Plus 1000. Abaixo estão os modelos relacionados e as opções de migração:
Como escolher o modelo certo
Para manutenção de sistemas legados: O 2711P-K10C15A1 É um substituto direto para instalações existentes do PanelView Plus 1000 que requerem comunicação ControlNet e alimentação CA com entrada por teclado.
Para funcionalidade de tela sensível ao toqueConsidere o 2711P-B10C15A1 que oferece opções de entrada tanto por teclado quanto por tela sensível ao toque.
Para novas instalações ou atualizações: O PanelView Plus 7 A série oferece recursos modernos e conta com o suporte ativo da Rockwell Automation.
