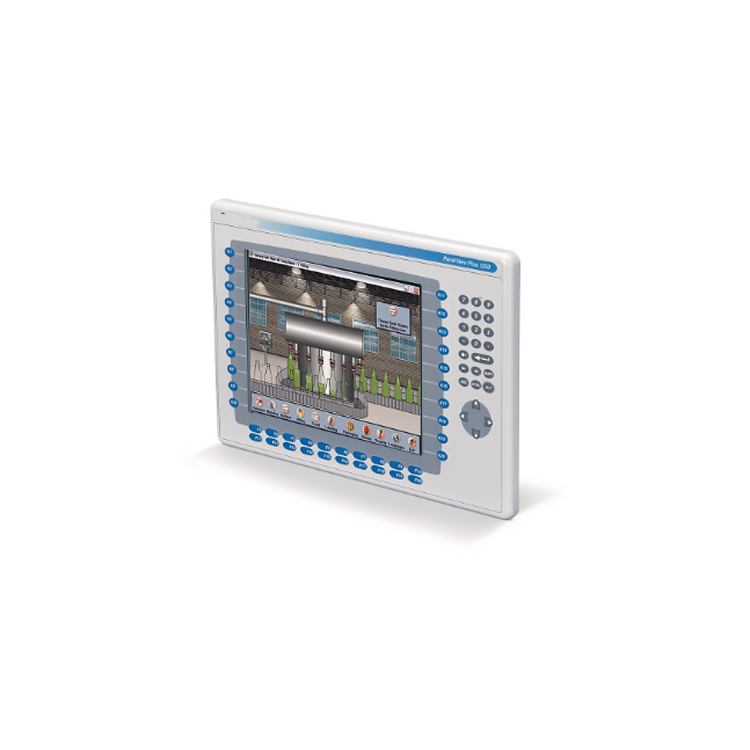

Allen Bradley 2711P-K10C15D1 PanelView Plus 1000 Teclado/Terminal ControlNet

Principais vantagens

• Flexibilidade de entrada dupla: O teclado integrado oferece uma alternativa à entrada por tela sensível ao toque, apresentando um teclado numérico completo e teclas de função dedicadas para entrada de dados rápida e sem erros.O visor TFT colorido de 10,4 polegadas com resolução de 640 x 480 oferece visualização nítida de gráficos de processo, tendências e alarmes..

• Comunicação determinística do ControlNet: A interface ControlNet integrada garante a troca de dados programada e em tempo real com controladores PLC, suportando slots de rede determinísticos para consulta sincronizada de entradas e atualização de tela.Isso torna o terminal particularmente adequado para arquiteturas ControlNet legadas que exigem temporização de comunicação confiável e repetível.

• Construção Industrial Robusta: Projetado para suportar condições adversas, incluindo vibração, poeira e temperaturas industriais típicas, o terminal opera de forma confiável em temperaturas ambientes de 0°C a 55°C com níveis de umidade de 5% a 95% (sem condensação).O design para montagem em painel com proteção frontal IP65 garante durabilidade em ambientes de chão de fábrica.

• Componentes substituíveis em campo: O módulo de retroiluminação LED (2711P-RL10C) pode ser substituído em campo, reduzindo o tempo de inatividade para manutenção e prolongando a vida útil.O design modular inclui módulos separados de lógica e de exibição para facilitar a manutenção.

• Integração perfeita com a Rockwell: Projetado para integração nativa com plataformas de controle Allen-Bradley, o terminal utiliza o software FactoryTalk View Studio para configuração e executa aplicativos FactoryTalk View Machine Edition, proporcionando um ambiente de desenvolvimento consistente em todo o ecossistema Rockwell..

Parâmetros técnicos

Cenários de aplicação

O Allen Bradley 2711P-K10C15D1 é essencial em diversos sistemas de automação industrial que exigem uma interface de operador precisa e confiável:

• Linhas de montagem automotiva: Fornece uma interface de operador confiável para monitoramento de produção, controle de qualidade e visualização do status de equipamentos em sistemas de manufatura baseados em ControlNet..

• Processamento Metalúrgico: Utilizado em ambientes agressivos onde a entrada por teclado é preferida à operação por tela sensível ao toque, auxiliando no monitoramento e controle de processos na produção de aço e alumínio..

• Instalações de tratamento de água: Permite o monitoramento e controle de estações de bombeamento, sistemas de filtragem e equipamentos de dosagem química com comunicação ControlNet confiável..

• Equipamentos de embalagem de grande porte: Facilita o gerenciamento de receitas, o rastreamento da produção e o tratamento de alarmes em linhas de embalagem de alta velocidade..

• Sistemas DCS legados: Oferece recursos modernos de IHM (Interface Homem-Máquina) para sistemas de controle distribuído mais antigos que exigem conectividade ControlNet e operação baseada em teclado..

• Painéis de máquinas OEM: Ideal para fabricantes de equipamentos originais que necessitam de soluções IHM integradas com entrada tátil para operadores com luvas ou ambientes propensos à contaminação da tela..

O que está incluído

• 1 x Terminal Allen Bradley 2711P-K10C15D1 PanelView Plus 1000

• Embalagem original de fábrica (nova e original)

Antes de comprar

• Situação do estoque: Em estoque – Pronto para envio imediato.

• Doença: Novo e original. Cada unidade é 100% testada e verificada antes do envio.

• Instalação: A instalação deve ser realizada por técnicos qualificados. Certifique-se de que todas as fontes de energia estejam desconectadas antes da instalação.

• Garantia: Acompanha garantia padrão de 12 meses que cobre defeitos de materiais e de fabricação.

Perguntas frequentes

P: O que representa o número de modelo 2711P-K10C15D1?
A: O número do modelo é composto da seguinte forma: 2711P = HMI da série PanelView Plus; K = Entrada por teclado; 10 = Tela de 10,4 polegadas; C = Tela TFT colorida; 15 = Interface de comunicação ControlNet integrada; D1 = Modelo de fonte de alimentação CC (18-32 VCC).

P: Como faço para entrar no Modo de Configuração neste terminal que só possui teclado?
R: Para terminais PanelView Plus 1000 que possuem apenas teclado, pressione a tecla F1 para acessar a sobreposição de teclas de função em tempo de execução e, em seguida, pressione a tecla programável TERM na moldura do teclado e selecione Configuração. Se esse método não funcionar, reinicie o terminal e, dentro de 3 segundos, pressione e mantenha pressionadas as teclas F1 e F8 até que o menu Modo de Configuração seja exibido..

P: Qual software é necessário para programar este terminal?
A: O terminal é configurado usando o software FactoryTalk View Studio da Rockwell Automation e executa aplicativos FactoryTalk View Machine Edition. O firmware compatível abrange as versões 3.13 a 4.48, e os aplicativos em tempo de execução devem corresponder às restrições de versão do FactoryTalk View ME para evitar erros de conversão de projeto..

P: A retroiluminação pode ser substituída no local?
R: Sim, o conjunto de retroiluminação 2711P-RL10C pode ser substituído em campo. No entanto, a substituição requer a interrupção da alimentação devido às limitações de descarga do inversor interno..

P: Quais controladores são compatíveis com este terminal?
A: O 2711P-K10C15D1 foi projetado para integração nativa com controladores Allen-Bradley ControlLogix, CompactLogix, PLC-5 e SLC 500, particularmente aqueles que utilizam arquiteturas de rede ControlNet..

P: Qual o prazo de entrega deste módulo?
A: Como este é um item em estoque, geralmente enviamos em até 24 horas após a confirmação do pedido por meio de serviços expressos internacionais como DHL ou FedEx.

Recomendando modelos

O modelo 2711P-K10C15D1 funciona perfeitamente com os seguintes componentes e acessórios Allen-Bradley PanelView Plus:

• 2711P-T10C15D1: Versão com tela sensível ao toque do mesmo terminal, com comunicação ControlNet e especificações de alimentação CC idênticas..

• 2711P-T10C4D1: Terminal com tela sensível ao toque PanelView Plus 1000 sem ControlNet, oferecendo apenas comunicação Ethernet e serial..

• 2711P-T10C21D8S: PanelView Plus 7, modelo de substituição de 10 polegadas (sem ControlNet integrado; requer módulo CN adicional).

• 2711P-RL10C: Módulo de retroiluminação LED substituível em campo para telas PanelView Plus 1000 de 10,4 polegadas..

• 1747-KFC15A: Cabo de comunicação para conectar terminais PanelView Plus a sistemas PLC..
