Beckhoff EL7342 Dual-Channel DC Motor Control Terminal Module 48V 3.5A EtherCAT
Beckhoff EL7342 DC motor driver for conveyor belts, robot joints, and servo axis control.

Terminal EtherCAT Beckhoff EL7342

O Beckhoff EL7342 É um terminal EtherCAT de estágio de saída para motor CC de 2 canais da série EL73xx. Sua função principal é permitir a operação e o controle direto de dois motores CC, com velocidade ou posição especificadas por um valor de 16 bits proveniente do dispositivo de automação. Ao conectar também um encoder incremental, é possível implementar um servoeixo simples, tornando-se uma solução compacta para aplicações de controle de movimento.

  • Item nº :

    EL7342

  • Pedido (MOQ) :

    1

  • Pagamento :

    EXW

  • Origem do produto :

    Germany

  • Porto de embarque :

    Wuhan, Hubei, China

  • Tempo de espera :

    3-5 days

  • Peso :

    0.5kg

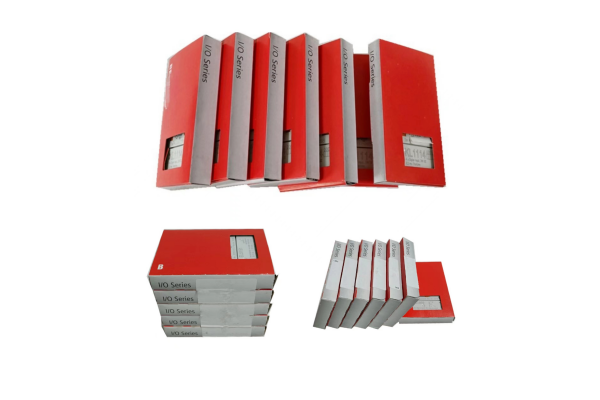

  • Showroom de Produtos

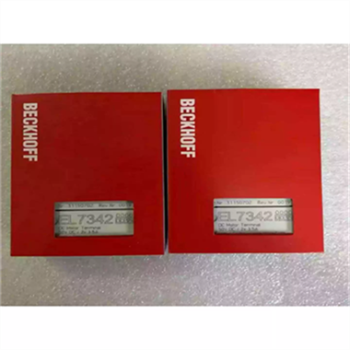

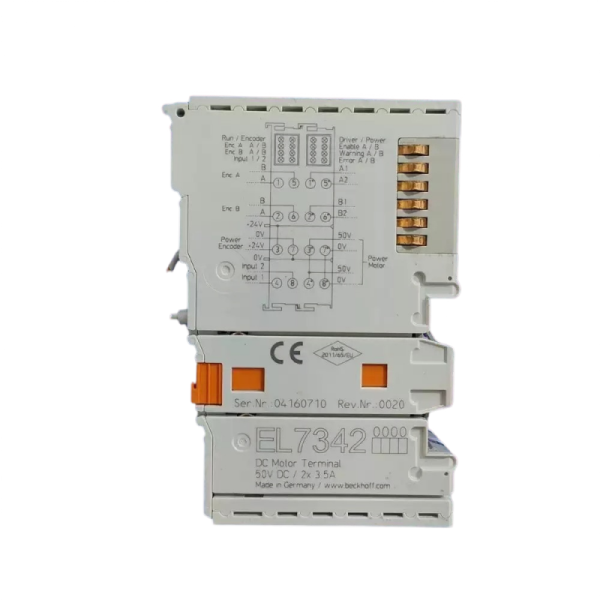

    Terminal EtherCAT Beckhoff EL7342

    Mais detalhes

    País de origem

    		Alemanha

    Condições do produto

    		Novo e original

    Garantia

    		Um ano

    Método de pagamento

    T/T

    Método de envio

    DHL/FedEx/UPS

    Embalagem e envio

    Nosso serviço

    Clientes

    Nossos produtos foram vendidos em todo o mundo.

    Preço

    Preço líder do setor, compare e economize para os clientes.

    Ampla seleção

    Todos os produtos industriais são 100% novos e temos um grande estoque para você escolher.

    Equipe

    Equipe de atendimento profissional disponível 24 horas por dia, 7 dias por semana.

    Principais parâmetros e recursos



    ItemEspecificações / Recursos
    Número de canais2 (para motores CC)
    Tipo de motorMotores CC com escovas, indutivos
    Corrente de saídaMáx. 3,5 A por canal (padrão); máx. 6,5 A por canal com cartucho de ventoinha ZB8610
    Fonte de energia8…48 V CC (externo, para alimentação) / 24 V CC (via contatos de alimentação, para eletrônica)
    Plataforma de sistemaSistema de E/S EtherCAT da Beckhoff
    ResoluçãoCorrente máxima de 10 bits, velocidade de 16 bits.
    Entrada do codificador1 codificador incremental por canal (5…24 V CC, terminação única)
    Relógios DistribuídosSim
    Recursos de proteçãoEstágio de saída à prova de sobrecarga e curto-circuito; aviso comum de sobrecarga térmica.
    DiagnósticoO estado do sinal é indicado por LEDs em cada canal.
    Isolamento elétrico500 V (Potencial do barramento elétrico/campo)
    Temperatura de operação0…+55 °C
    Largura da habitação24 mm

    Principais características e vantagens

    • Tecnologia de acionamento compacto integradoA característica mais marcante do módulo é a sua integração de uma solução completa de controle de movimento para dois motores CC em um único terminal EtherCAT compacto Ele combina o estágio de saída do motor, uma entrada de encoder incremental para cada canal e comunicação rápida via Distributed Clocks, criando um servo eixo simples, porém poderoso. .

    • Potência de saída com opção de aumento de desempenhoO módulo oferece uma forte 3,5 A de corrente de saída contínua por canal e pode ser ainda mais aprimorado com o cartucho de ventoinha ZB8610 para fornecer até 6,5 A por canal, oferecendo flexibilidade para acionar motores mais exigentes sem alterar o terminal .

    • Design robusto e confiávelProjetado para ambientes industriais, o EL7342 apresenta um estágio de saída que é Protegido contra sobrecarga e curto-circuito Além disso, oferece isolamento elétrico de 500 V do barramento elétrico e inclui indicadores LED para diagnóstico rápido no local. .

    Aplicações típicas

    O EL7342 é amplamente utilizado em aplicações de automação industrial que exigem controle de motores CC compacto e de alta precisão, como: :

    • Construção Geral de MáquinasPara correias transportadoras, máquinas de embalagem e sistemas de movimentação.

    • Eixos Servo PequenosEm aplicações como sistemas de posicionamento, acionamentos de alimentação e robótica.

    • Equipamentos de laboratório e de teste: Para situações em que é necessário um controle preciso do motor em um espaço reduzido.



TAGS POPULARES :

Terminal EtherCAT EL7342

Beckhoff EL7342 Novo

Beckhoff EL7342 original
