Especificações do produto

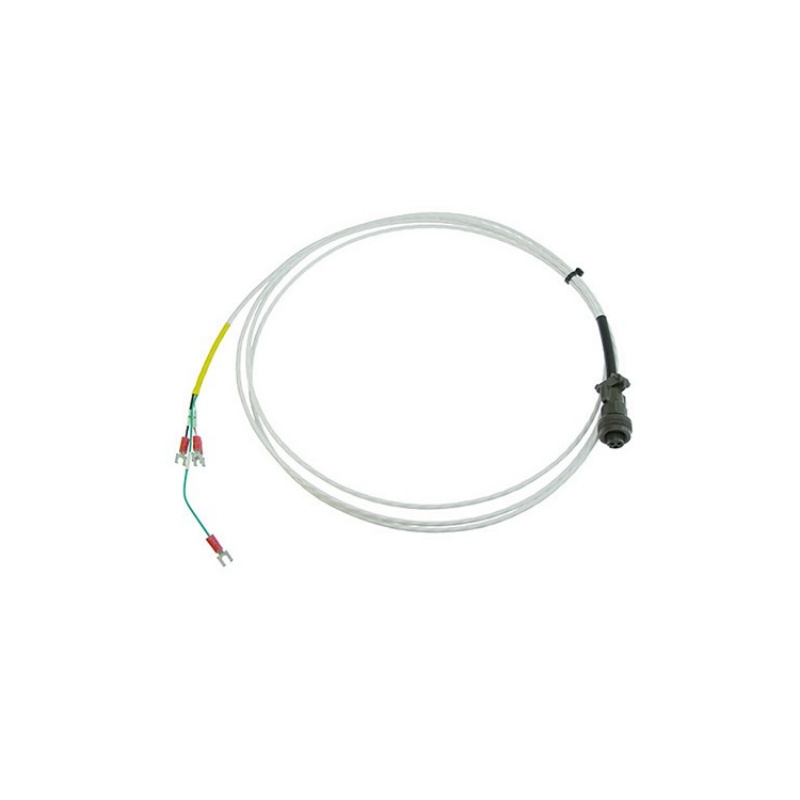

Cabo de interconexão 16710-30
Marca: Bently Nevada
Nome do produto: 16710-30
Garantia: 1 ano
Parâmetros principais
Principais características e vantagens
Construção blindada para proteção mecânicaO cabo apresenta blindagem intertravada de aço inoxidável ou aço galvanizado que protege a fiação interna contra abrasão, esmagamento e danos causados por roedores em bandejas de cabos e conduítes. Isso é essencial em ambientes industriais agressivos, onde os sensores ficam expostos a objetos cortantes e máquinas em movimento. .
Proteção superior contra EMI/RFI: O Design blindado de 3 condutores com 95% de cobertura de cobre estanhado trançado. Elimina a interferência eletromagnética em ambientes eletricamente ruidosos, como centros de controle de motores e instalações de inversores de frequência. Isso garante que os sinais de 4-20 mA ou de tensão dos acelerômetros permaneçam íntegros. .
Terminações seguras de fábricaUma das extremidades apresenta um Plugue de 3 tomadas para uma conexão segura com o acelerômetro, enquanto a outra extremidade tem terminais Para conexão direta aos blocos de terminais do monitor. Os conectores pré-terminados mantêm a correspondência de impedância precisa e eliminam erros de fiação em campo. .
Resistência a óleo e produtos químicosA capa de PVC retardante de chamas com isolamento de polietileno reticulado (XLPE) oferece resistência a óleo, produtos químicos e umidade, tornando o cabo adequado para plantas petroquímicas, plataformas offshore e outros ambientes corrosivos. .
Aplicações típicas
O modelo 16710-30 é amplamente utilizado para encaminhar sinais de vibração e sísmicos de máquinas rotativas críticas para racks de monitoramento em indústrias pesadas. :
Geração de energiaTurbinas a vapor, turbinas a gás e geradores.
Petróleo e gásCompressores centrífugos, bombas e ventiladores em refinarias e plataformas offshore.
Indústria pesadaEquipamentos de mineração, siderúrgicas e grandes sopradores industriais.
Monitoramento sísmicoConexão de transmissores sísmicos 177230 a sistemas de proteção
Perguntas frequentes (FAQ)
P1: Com quais sensores o modelo 16710-30 é compatível?
A: Foi projetado para Acelerômetros Bently Nevada 330400 e 330425, assim como 177230 Transmissores Sísmicos .
P2: Este cabo pode ser usado com sensores Proximitor?
A: Não. O modelo 16710-30 é otimizado para acelerômetros e transmissores sísmicos. Sensores de proximidade requerem cabos de extensão coaxiais ou de 3 fios diferentes (como a série 330130) devido às diferentes configurações de pinagem. .
Q3: Qual é o comprimento máximo de cabo disponível na série 16710?
A: A série 16710 está disponível em comprimentos a partir de 3 pés (0,9 metros) a 99 pés (30 metros) .
Q4: Qual é a faixa de temperatura de operação?
A: O cabo opera a partir de -40°C a +85°C (-40°F a +185°F), tornando-o adequado tanto para instalações internas quanto externas. .
Q5: Por que o cabo blindado é necessário para os acelerômetros?
A: Os sensores industriais são frequentemente expostos a objetos pontiagudos, peças móveis e grande fluxo de pessoas. A blindagem impede danos aos fios. isso poderia causar o desligamento da máquina ou a perda de dados críticos de vibração. .
Q6: A blindagem está aterrada em ambas as extremidades?
A: Não. A instalação correta exige que a armadura seja aterrada em apenas uma extremidade para evitar loops de terra. Consulte o manual de instalação do seu sistema para obter os requisitos específicos de aterramento. .
Q7: Qual é o raio de curvatura mínimo para a instalação?
A: O raio de curvatura mínimo é 2,5 polegadas (63,5 mm) para instalação estática .
P8: Este cabo pode ser usado com sistemas de monitoramento que não sejam da Bently Nevada?
A: Embora fisicamente compatível com conectores padrão, o desempenho ideal requer sistemas com impedância casadaConsulte as especificações do fabricante do seu monitor para verificar a compatibilidade. .
Modelos recomendados e produtos relacionados
O modelo 16710-30 faz parte da família de cabos de interconexão Bently Nevada 16710. Abaixo estão modelos relacionados para diferentes comprimentos:
Como escolher o modelo certo
Para corridas padrão de 30 pés: O 16710-30 É a escolha certa para a maioria das aplicações de monitoramento de turbinas, compressores e bombas.
Para distâncias mais curtasSelecione 16710-10, 16710-15, ou 16710-20 com base no seu layout físico .
Para alcance máximo: O 16710-99 Fornece 99 pés de cabo blindado para transmissão de sinal de longa distância. .
