Especificações do produto

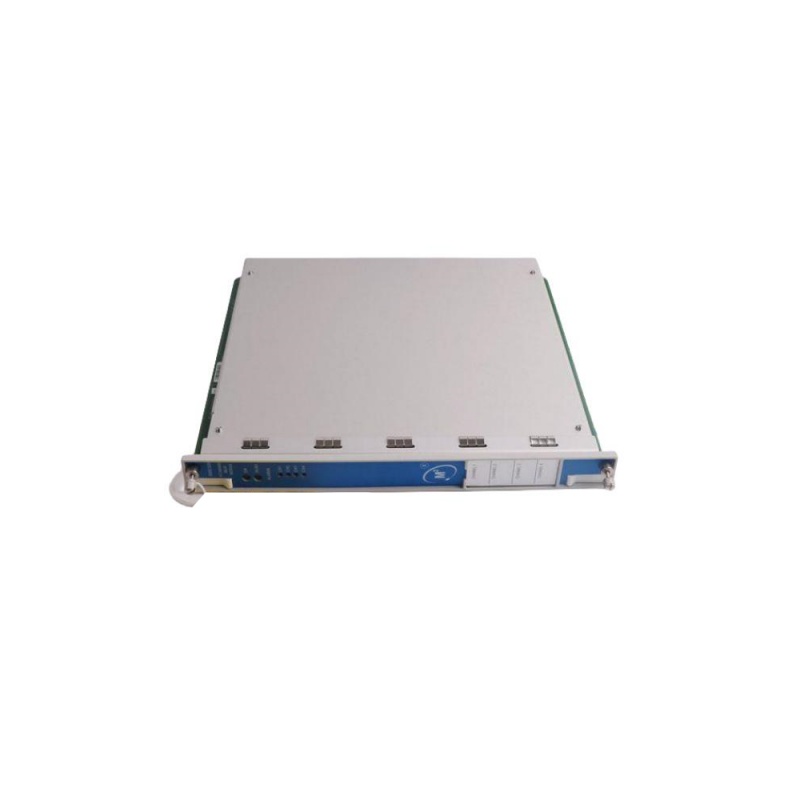

Monitor de proximidade 3500/40M 140734-01
Marca: Bently Nevada
Nome do produto: 3500/40M 140734-01
Garantia: 1 ano
Parâmetros principais
Principais características e vantagens
Quatro canais independentes com configuração em paresO módulo fornece quatro canais de entrada para sensores de proximidade, configurados em pares (os canais 1 e 2 formam um grupo, os canais 3 e 4 formam outro). Cada par pode ser programado independentemente para diferentes funções de medição, permitindo que um único módulo monitore simultaneamente, por exemplo, a vibração radial em um par e a posição de empuxo em outro. .
Conjunto completo de ferramentas de mediçãoAs funções de medição suportadas incluem vibração radial do eixo (eixos X/Y), posição do empuxo axial, expansão diferencial (crescimento do rotor em relação à carcaça), excentricidade do eixo e REBAM® (Monitoramento da Atividade de Rolamentos) para avaliação da condição de rolamentos. .
Proteção de alarme programávelCada canal é configurável independentemente através do software de configuração de rack 3500. Os sinais condicionados são comparados com pontos de ajuste de Alerta e Perigo programáveis pelo usuário, com atrasos de tempo configuráveis (1 a 60 segundos) para evitar disparos indesejados, garantindo ao mesmo tempo a proteção confiável da máquina. .
Saídas de transdutor com bufferOs conectores BNC do painel frontal fornecem saídas de sinal do transdutor com buffer e proteção contra curto-circuito para cada canal. Isso permite a conexão de instrumentos de diagnóstico portáteis ou osciloscópios para análise externa do sinal sem interromper a função de monitoramento. .
Capacidade de troca a quente com disponibilidade do sistemaO módulo suporta troca a quente; durante a substituição, as funções de medição e proteção correspondentes ficam temporariamente inativas, mas os outros módulos no rack continuam a operar normalmente. Para aplicações críticas, recomenda-se desativar os intertravamentos associados antes da substituição para evitar desligamentos acidentais. .
Aplicações típicas
O modelo 3500/40M é amplamente utilizado para proteção contínua de máquinas em indústrias pesadas. :
Geração de energiaTurbinas a vapor, turbinas a gás e geradores.
Petróleo e gásCompressores centrífugos, bombas e ventiladores em refinarias e plataformas offshore.
PetroquímicaEquipamentos rotativos críticos em plantas químicas e petroquímicas.
Indústria pesadaGrandes motores, caixas de engrenagens e sopradores em siderúrgicas, fábricas de celulose e papel e operações de mineração.
Perguntas frequentes (FAQ)
Q1: Qual é a diferença entre 140734-01 e 140734-00?
A: Ambos são monitores de quatro canais 3500/40M com funções principais idênticas. A diferença no sufixo geralmente representa o lote de hardware ou uma revisão menor. Na maioria dos casos, eles são intercambiáveis, mas você deve verificar o número da versão do hardware na etiqueta do módulo e confirmar a compatibilidade do software de configuração. .
Q2: O modelo 3500/40M 140734-01 pode substituir diretamente o modelo 3500/40 (125680-01), que não pertence à série M?
A: Não. O módulo da série M não pode substituir diretamente o módulo 3500/40 mais antigo, que não pertence à série M. A atualização do firmware do rack é obrigatória.O componente 140734-01 também deve ser emparelhado com a placa de E/S traseira correta (140748-01), e não com placas de terminais traseiros antigas. .
P3: A substituição deste módulo requer reconfiguração?
A: Os parâmetros de configuração do modelo 3500/40M são armazenados no módulo de comunicação do rack ou no computador host, e não no próprio monitor. A substituição direta por um monitor do mesmo modelo será reconhecida automaticamente pelo rack e carregará a configuração existente. No entanto, após a substituição, recomenda-se realizar uma verificação de calibração de canal para garantir a precisão das medições. .
Q4: Este módulo pode ser trocado a quente?
A: A série 3500 suporta troca a quente, mas é É altamente recomendável ignorar os bloqueios associados e desligar o sistema, se as condições permitirem.Como o módulo participa diretamente da lógica de proteção da máquina, a troca a quente pode gerar interferência transitória momentânea que pode causar um disparo falso. Se a substituição online for necessária, desative todas as saídas de intertravamento deste módulo no DCS/SIS antes de prosseguir. .
Q5: Qual é a diferença entre 140734-01 e 176449-01?
A: O código 140734-01 é o número de encomenda completo para o módulo do monitor 3500/40M (placa frontal). O código 176449-01 é um código de peça relacionado, frequentemente associado ao módulo de E/S traseiro ou a uma variante de configuração específica. Eles desempenham funções diferentes no conjunto completo do monitor. .
Q6: O que devo verificar se a tensão do gap CC estiver próxima de -2 V?
A: Uma leitura próxima de -2 V CC normalmente indica um sonda ou cabo em curtoVerifique a resistência da bobina da sonda e inspecione o cabo e os conectores quanto a danos ou entrada de umidade. Uma leitura próxima de -24 V geralmente indica um circuito aberto. Esses são problemas localizados no campo; o próprio módulo de monitoramento raramente é a causa raiz. .
Modelos recomendados e produtos relacionados
O modelo 140734-01 faz parte da família de monitores de proximidade 3500/40M. Abaixo estão os modelos relacionados e os componentes necessários:
Como escolher o modelo certo
Para aplicações padrão de monitoramento de proximidade: O 140734-01 (3500/40M) é a escolha correta para monitoramento de vibração radial e posição de empuxo usando sondas de correntes parasitas. .
Para monitoramento combinado de proximidade e sísmicoConsidere o 3500/42M se também forem necessários dados de velocidade ou aceleração .
Para montagem completa do sistemaCertifique-se de encomendar o produto correspondente. 140748-01 placa de E/S traseira junto com o monitor .
