Principais características
Diâmetro da ponta da sonda: 8 mm – Dimensões padrão da indústria para medições de vibração radial e posição axial
Rosca métrica M10 × 1 – Montagem padrão para instalação na parte frontal
Caixa ultracompacta de 50 mm – Projetado para locais de montagem confinados onde sondas mais longas não podem ser instaladas.
Cabo FluidLoc (Opção 11) – Construção do cabo resistente a produtos químicos que impede vazamentos de óleo ou outros fluidos em seu interior.
Conector ClickLoc™ com protetor Conector banhado a ouro, com aperto manual, mecanismo de travamento e tampa protetora.
Certificação de Área Perigosa (Opção 05) – Aprovações CSA, ATEX e IECEx para instalações Classe I, Zona 0/1/2
Faixa linear de 2 mm (80 mils) – Alcance suficiente para a maioria das aplicações de monitoramento de turbinas, compressores e bombas
Ponta de sulfeto de polifenileno (PPS) – Material da ponta da sonda resistente ao desgaste e a produtos químicos
Caixa em aço inoxidável AISI 303/304 – Construção resistente à corrosão para ambientes industriais severos
Anel de vedação em Viton® – Veda a pressão diferencial entre a ponta da sonda e a caixa
Especificações técnicas
Explicação do código de sufixo
Principais vantagens
1. Projetado especificamente para áreas confinadas e perigosas
Com um comprimento ultracompacto de 50 mm, esta sonda é ideal para instalação em locais perigosos com espaço limitado, onde sondas de comprimento padrão não cabem. Combinado com a certificação completa para áreas classificadas como perigosas, oferece máxima segurança em espaço mínimo.
2. Cabo FluidLoc resistente a produtos químicos
O Construção de cabos FluidLoc Impede a migração de óleo ou outros fluidos pelo interior do cabo. Isso é crucial em aplicações de processamento químico, petróleo e gás e farmacêuticas, onde a degradação do cabo pode comprometer tanto a integridade da medição quanto a segurança. .
3. Aprovações abrangentes para áreas classificadas como perigosas
Com CSA, ATEX e IECEx Com certificações que abrangem Classe I, Zona 0/1/2 e Divisão 1/2, esta sonda é aprovada para as aplicações em atmosferas explosivas mais exigentes. Isso elimina a necessidade de barreiras externas quando usado com circuitos intrinsecamente seguros aprovados.
4. Conector ClickLoc™ com protetor
O conector ClickLoc™ banhado a ouro requer apenas um aperto manual e possui um mecanismo de travamento patenteado. O adicional protetor de conector (Opção 11) protege o ponto de conexão contra umidade, contaminantes e danos mecânicos em ambientes agressivos. .
5. Confiabilidade padrão da indústria
A série 3300 XL está em total conformidade com Padrão API 670 (4ª Edição) para configuração mecânica, faixa linear, precisão e estabilidade de temperatura. Todos os componentes do sistema são intercambiáveis elétrica e mecanicamente, simplificando a manutenção e reduzindo o estoque de peças de reposição. .
Notas de integração de sistemas
O sistema 3300 XL é um conjunto combinado.
Um sistema de medição 3300 XL completo consiste em três partes que devem ter comprimentos elétricos consistentes. :
Sonda de Proximidade (este item) – Monta-se dentro da máquina, voltado para o eixo.
Cabo de extensão – Conecta a sonda ao sensor de proximidade
Sensor de proximidade – Alimenta a sonda e converte o sinal em uma saída utilizável.
Importante: O comprimento elétrico total do sistema (O comprimento da sonda + o comprimento do cabo de extensão) deve ser igual ao comprimento de projeto do sensor Proximitor (normalmente 5 ou 9 metros). Esta sonda de 1,0 m é normalmente usada em conjunto com um Cabo de extensão de 4,0 m para criar um Sistema de 5,0 m .
Montagem
Fio: M10 × 1,0 mm, engate máximo da rosca de 15 mm
Lacuna recomendada: Ajustado para -9 Vdc em 1,27 mm
Diâmetro mínimo do eixo: 50,8 mm (2 pol.)
Instalação em Área Perigosa
Quando instalado em atmosferas explosivas, utilize barreiras de segurança intrínsecas apropriadas ou circuitos aprovados.
Verifique se o sensor Proximitor e o cabo de extensão também são classificados para áreas perigosas.
Siga todas as normas elétricas locais para instalações intrinsecamente seguras.
Aplicações
O modelo 330103-00-05-10-11-05 é utilizado em aplicações críticas de máquinas rotativas em ambientes perigosos:
Funções primárias de medição
Vibração radial – Medição da vibração relativa do eixo
Posição Axial (Empuxo) – Monitoramento do deslocamento axial do rotor
Referência Keyphasor® – Referência de fase/velocidade para balanceamento e diagnóstico
O que está incluído

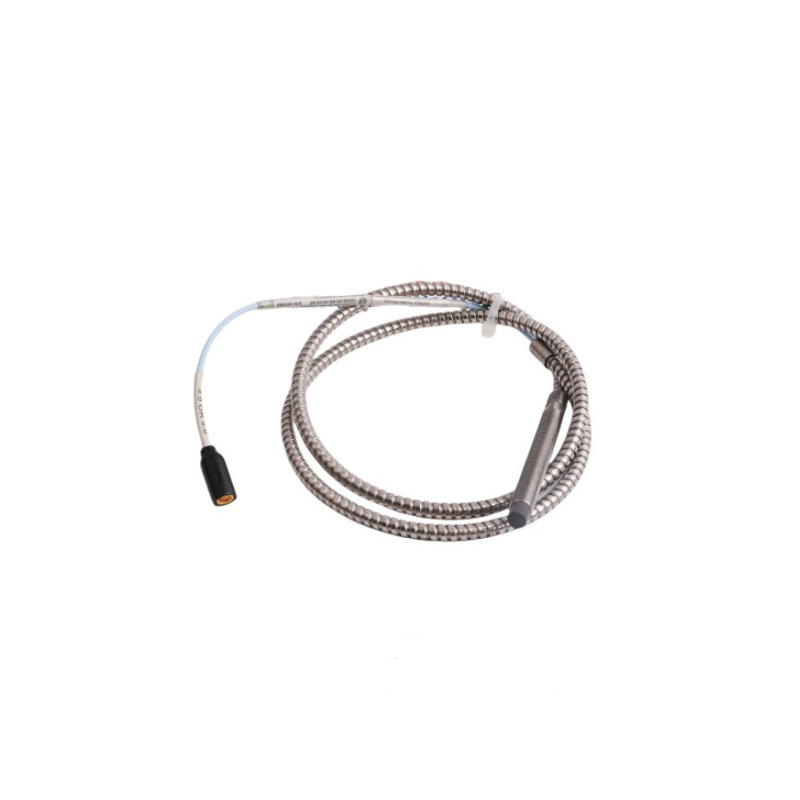

1 × Sonda de Proximidade Bently Nevada 330103-00-05-10-11-05 3300 XL de 8 mm (1,0 m, M10 × 1, FluidLoc, Certificada para Áreas Classificadas)
Observação: Cabo de extensão, sensor de proximidade, acessórios de montagem e ferramentas de configuração são vendidos separadamente.
Por que comprar conosco?
Em estoque – Pronto para envio no mesmo dia ou no próximo dia útil
Envio rápido – Opções de envio expresso disponíveis
Totalmente testado – cada unidade verificada quanto à funcionalidade
Garantia incluída – 12 meses de garantia para sua confiança na compra
Suporte técnico – Assistência à integração disponível
Perguntas frequentes (FAQ)
Q1: O que é o Bently Nevada 330103-00-05-10-11-05?
Trata-se de uma sonda de proximidade de 8 mm da série 3300 XL, certificada para áreas classificadas, utilizada para medição sem contato da vibração e posição de eixos em aplicações com atmosferas explosivas. Esta variante possui rosca M10 × 1, caixa ultracompacta de 50 mm e cabo FluidLoc resistente a produtos químicos. .
Q2: O que significa cada sufixo no número da peça?
00 = 0 mm de comprimento sem rosca (totalmente roscado); 05 = Comprimento da caixa ultracompacta de 50 mm; 10 = 1,0 metro de comprimento total; 11 = Conector ClickLoc™ em miniatura com protetor, cabo FluidLoc; 05 = Aprovações para áreas classificadas como CSA, ATEX e IECEx .
P3: Qual é a vantagem do cabo FluidLoc?
A construção do cabo FluidLoc impede vazamentos de óleo ou outros fluidos pelo interior do cabo. Isso protege tanto o sinal de medição quanto o ambiente ao redor em aplicações químicas, de petróleo e gás e farmacêuticas. .
Q4: Quais certificações para áreas classificadas como perigosas esta sonda possui?
A sonda carrega CSA, ATEX e IECEx Certificações para Classe I, Zona 0/1/2 e Divisão 1/2, com nível de proteção Ex ia IIC T5-T1 Ga .
Q5: Qual é o comprimento total do cabo desta sonda?
O comprimento total é 1,0 metro (3,3 pés) .
Q6: Que tipo de rosca utiliza esta sonda?
Ele usa um Rosca métrica M10 × 1,0 mm com engate máximo da rosca de 15 mm .
Q7: Qual é a faixa linear e a sensibilidade?
A faixa linear é 2,0 mm (80 mils) com uma sensibilidade de 7,87 V/mm (200 mV/mil) quando usado com um sensor Proximitor 3300 XL .
Q8: Qual é a faixa de temperatura de operação?
A sonda opera a partir de -52°C a +177°C (-62°F a +351°F) .
Q9: Que tipo de conector esta sonda possui?
Ele apresenta um Conector coaxial miniatura ClickLoc™ com protetorO conector banhado a ouro requer apenas um aperto manual e possui um mecanismo de travamento. .
Q10: Esta sonda requer um cabo de extensão e um Proximitor específicos?
Sim. O sistema 3300 XL requer peças compatíveis com um comprimento elétrico total de 5 ou 9 metrosEsta sonda de 1,0 m é normalmente utilizada em conjunto com uma Cabo de extensão de 4,0 m para criar um Sistema de 5,0 m compatível com um sensor Proximitor de 5,0 m .
Q11: Por que essa sonda é considerada "compacta"?
O Comprimento da caixa: 50 mm É significativamente mais curta do que as sondas 3300 XL padrão (normalmente de 100 a 200 mm), permitindo a instalação em espaços confinados onde sondas mais longas não cabem. .
P12: Posso usar esta sonda com sistemas mais antigos da série 3300?
Sim. As sondas 3300 XL de 8 mm são retrocompatíveis e intercambiáveis com outros componentes do sistema de transdutores de 5 mm e 8 mm da série 3300 (exceto XL). .
Q13: Que documentação acompanha esta sonda?
A sonda é fornecida com arquivos de certificação completos para as normas CSA, ATEX e IECEx. .
