Principais características
Diâmetro da ponta da sonda: 8 mm – Dimensões padrão da indústria para medições de vibração radial e posição axial
Rosca métrica M10 × 1 – Montagem padrão para portas de instalação com rosca métrica
Comprimento da caixa estendido de 130 mm – Projetado para eixos profundos e folgas estruturais
Cabo integrado de 0,5 metro – O comprimento curto do cabo exige um cabo de extensão externo para a interface com um sensor Proximitor.
Faixa linear de 2 mm (80 mils) – Alcance suficiente para a maioria das aplicações de monitoramento de turbinas, compressores e bombas
Ponta de sulfeto de polifenileno (PPS) – Material da ponta da sonda resistente ao desgaste e a produtos químicos
Caixa em aço inoxidável AISI 303/304 – Construção resistente à corrosão para ambientes industriais severos
Conector coaxial em miniatura ClickLoc™ Conector banhado a ouro, com aperto manual e mecanismo de travamento para evitar afrouxamento por vibração.
Anel de vedação em Viton® – Veda a pressão diferencial entre a ponta da sonda e a caixa
Especificações técnicas
Explicação do código de sufixo
Principais vantagens
1. Gabinete estendido para instalações profundas
O Comprimento total da caixa: 130 mm Permite que esta sonda navegue em poços profundos ou folgas estruturais onde sondas de comprimento padrão não conseguem alcançar. A carcaça totalmente roscada M10 × 1 proporciona um encaixe seguro em orifícios de entrada roscados pré-perfurados. .
2. Confiabilidade padrão da indústria
A série 3300 XL está em total conformidade com Padrão API 670 (4ª Edição) para configuração mecânica, faixa linear, precisão e estabilidade de temperatura. Ele oferece o desempenho mais avançado em sistemas de transdutores de proximidade por correntes parasitas. .
3. Intercambiabilidade modular
As sondas, os cabos de extensão e os sensores Proximitor do sistema 3300 XL são intercambiáveis elétrica e mecanicamenteAs peças podem ser trocadas sem necessidade de correspondência ou calibração em bancada, simplificando a manutenção e reduzindo o estoque de peças de reposição. .
4. Confiabilidade do conector ClickLoc™
Os conectores ClickLoc™ banhados a ouro requerem apenas um aperto manual e possuem um mecanismo de travamento patenteado para evitar que se soltem devido à vibração. Não são necessárias ferramentas especiais para instalação ou remoção. .
5. Construção Robusta
O anel de vedação em Viton® veda a pressão diferencial entre a ponta da sonda e a carcaça, evitando vazamentos de óleo e garantindo operação confiável em ambientes com lubrificação abundante. A caixa em aço inoxidável AISI 303/304 oferece resistência à corrosão em ambientes industriais severos. .
Notas de integração de sistemas
O sistema 3300 XL é um conjunto combinado.
Um sistema de medição 3300 XL completo consiste em três partes que devem ter comprimentos elétricos consistentes. :
Sonda de Proximidade (este item) – Monta-se dentro da máquina, voltado para o eixo.
Cabo de extensão – Conecta a sonda ao sensor de proximidade
Sensor de proximidade – Alimenta a sonda e converte o sinal em uma saída utilizável.
Importante: O comprimento elétrico total do sistema (O comprimento da sonda + o comprimento do cabo de extensão) deve ser igual ao comprimento de projeto do sensor Proximitor (normalmente 5 ou 9 metros). Esta sonda de 0,5 m é normalmente usada em conjunto com um Cabo de extensão de 4,5 m para criar um Sistema de 5,0 m, ou um Cabo de extensão de 8,5 m para criar um Sistema de 9,0 m .
Montagem
Fio: M10 × 1 métrico
Lacuna recomendadaAjustado para -9 Vdc em 1,27 mm (50 mils)
Diâmetro mínimo do eixo: 50,8 mm (2 pol.)
Requisitos de fiação
Direcione os cabos para longe das linhas de transmissão de alta tensão para minimizar a interferência eletromagnética.
Mantenha o raio de curvatura mínimo para evitar danos ao núcleo coaxial.
Aterre a blindagem apenas na extremidade do condicionador de sinal para evitar loops de terra.
Aplicações
O modelo 330103-00-13-05-02-00 é utilizado em aplicações críticas de máquinas rotativas. :
Funções primárias de medição
Vibração radial – Medição da vibração relativa do eixo
Posição Axial (Empuxo) – Monitoramento do deslocamento axial do rotor
Referência Keyphasor® – Referência de fase/velocidade para balanceamento e diagnóstico
O que está incluído

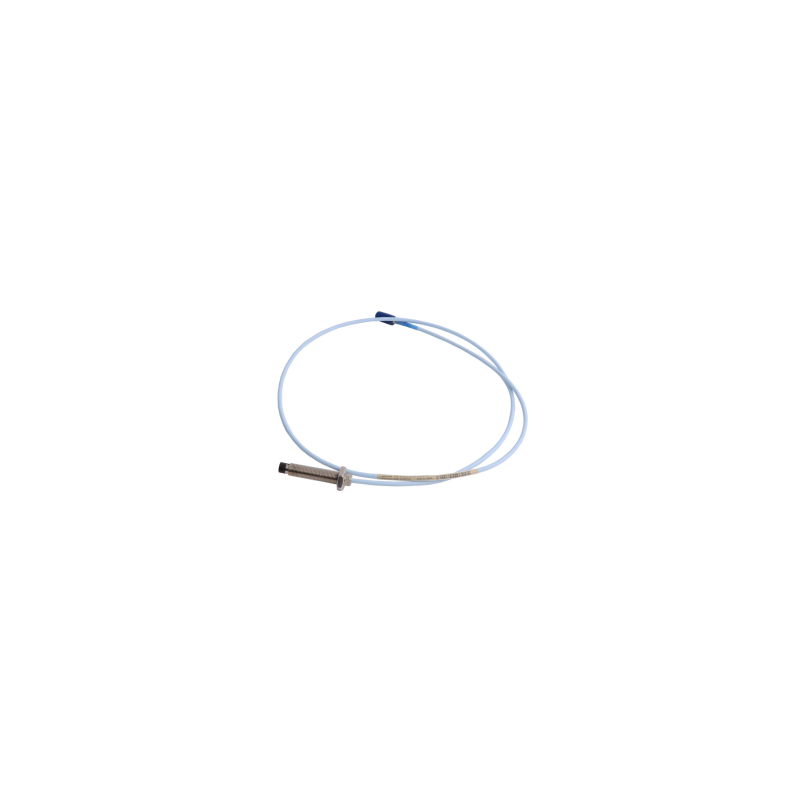

1 × Sonda de Proximidade Bently Nevada 330103-00-13-05-02-00 3300 XL de 8 mm (0,5 m, M10 × 1, sem blindagem)
Observação: Cabo de extensão, sensor de proximidade, acessórios de montagem e ferramentas de configuração são vendidos separadamente.
Por que comprar conosco?
Em estoque – Pronto para envio no mesmo dia ou no próximo dia útil
Envio rápido – Opções de envio expresso disponíveis
Totalmente testado – cada unidade verificada quanto à funcionalidade
Garantia incluída Compre com confiança
Suporte técnico – Assistência à integração disponível
Perguntas frequentes (FAQ)
Q1: O que é o Bently Nevada 330103-00-13-05-02-00?
Trata-se de uma sonda de proximidade de 8 mm da série 3300 XL, utilizada para medição sem contato da vibração e posição do eixo em máquinas rotativas industriais. Esta variante possui rosca métrica M10 × 1, comprimento de caixa estendido de 130 mm e um cabo integrado curto de 0,5 metro. .
Q2: O que significa cada sufixo no número da peça?
00 = 0 mm de comprimento sem rosca (totalmente roscado); 13 = 130 mm de comprimento total da caixa; 05 = 0,5 metro de cabo integrado total; 02 = Conector ClickLoc™ em miniatura com cabo padrão; 00 = Não é necessária a aprovação da agência responsável por áreas classificadas como perigosas. .
P3: Esta sonda é blindada?
Não. Este é o sem armadura variante. A 330104 O número do modelo indicaria uma versão blindada com a mesma rosca. .
Q4: Qual é o comprimento total do cabo desta sonda?
O comprimento do cabo integrado é 0,5 metro (1,6 pés) Este cabo curto requer um cabo de extensão externo para conectar-se a um sensor Proximitor. .
Q5: Que tipo de rosca utiliza esta sonda?
Ele usa um Rosca métrica M10 × 1 .
Q6: Qual é a faixa linear e a sensibilidade?
A faixa linear é 2,0 mm (80 mils) com uma sensibilidade de 7,87 V/mm (200 mV/mil) quando usado com um sensor Proximitor 3300 XL .
Q7: Qual é a faixa de temperatura de operação?
A sonda opera a partir de -52°C a +177°C (-62°F a +351°F) .
Q8: Que tipo de conector esta sonda possui?
Ele apresenta um Conector coaxial miniatura ClickLoc™ Com cabo padrão (sem protetor). O conector banhado a ouro requer apenas aperto manual e possui um mecanismo de travamento. .
P9: Esta sonda requer um cabo de extensão e um Proximitor específicos?
Sim. O sistema 3300 XL requer peças compatíveis com um comprimento elétrico total de 5 ou 9 metrosEsta sonda de 0,5 m é normalmente utilizada em conjunto com uma Cabo de extensão de 4,5 m para criar um Sistema de 5,0 m, ou um Cabo de extensão de 8,5 m para criar um Sistema de 9,0 m .
Q10: Por que o comprimento da caixa é de 130 mm?
O comprimento estendido da caixa de 130 mm permite que a sonda navegue. poços profundos ou folgas estruturais Onde sondas de comprimento padrão não alcançam. O design totalmente rosqueado proporciona encaixe seguro em portas de entrada rosqueadas pré-perfuradas. .
P11: Posso usar esta sonda com sistemas mais antigos da série 3300?
Sim. As sondas 3300 XL de 8 mm são retrocompatíveis e intercambiáveis com outros componentes do sistema de transdutores de 5 mm e 8 mm da série 3300 (exceto XL). .
Q12: Esta sonda é adequada para áreas perigosas?
Esta variante específica (sufixo 00) tem sem aprovação da agência Para áreas classificadas como perigosas. Se for necessária a certificação para áreas classificadas como perigosas, selecione uma variante da sonda com o sufixo de aprovação da agência apropriada (por exemplo, -05 para CSA, ATEX, IECEx). .
