Especificações do produto

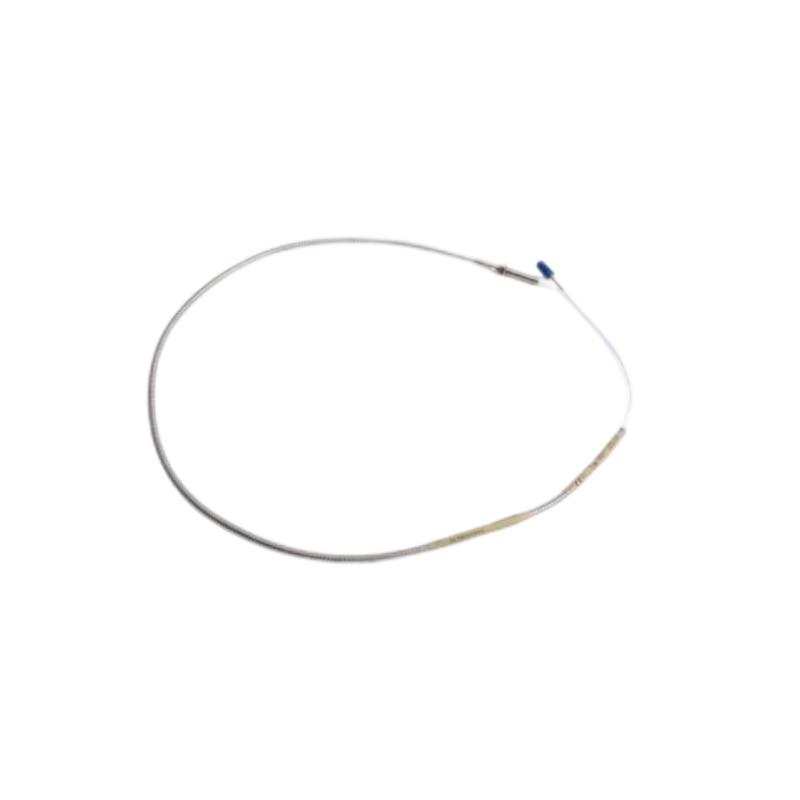

330909-00-25-10-02-00 Transdutor de Proximidade
Marca: Bently Nevada
Nome do produto: 330909-00-25-10-02-00
Garantia: 1 ano
Principais características e vantagens
Geometria NSv para instalações com espaço limitadoA característica mais marcante do módulo é a sua Design de Vista Lateral Estreita (NSv), que apresenta uma visão lateral mais estreita do campo magnético em comparação com as sondas padrão de 8 mm. Isso reduz significativamente a necessidade de rebaixo e minimiza a interferência em cenários de montagem de alta densidade, permitindo medições de vibração confiáveis onde as sondas padrão falhariam devido à interferência da parede lateral. .
Cabo blindado para proteção mecânica: O 330909 O modelo básico inclui Blindagem de aço inoxidável sobre o cabo da sonda, proporcionando proteção mecânica aprimorada contra abrasão, esmagamento e impacto acidental. Isso é fundamental em ambientes de alta vibração, como skids de compressores e máquinas alternativas, onde cabos padrão seriam vulneráveis a danos. .
Resistência química e vedação sob pressãoA sonda apresenta um Ponta de PPS (sulfeto de polifenileno) que proporciona resistência química superior, e um Anel de vedação Viton® que atua como uma barreira eficaz contra a pressão do processo. Isso torna a sonda adequada para aplicações expostas a óleos, gases de processo e outros fluidos agressivos. .
Intercambiabilidade total com sistemas legadosA sonda NSv 3300 é intercambiáveis mecanicamente e eletricamente Compatível com sistemas RAM 3300 legados, o que o torna um substituto direto para instalações existentes sem a necessidade de reconfiguração do sistema. .
Aplicações típicas
O modelo 330909-00-25-10-02-00 é amplamente utilizado para o monitoramento de máquinas rotativas críticas em instalações com espaço limitado. :
Compressores de ar centrífugosMonitoramento de vibração radial em locais onde a folga reduzida ao redor dos alojamentos dos rolamentos impede a instalação de sondas padrão.
Compressores de refrigeraçãoMedição da posição axial com acesso restrito ao rebaixo
Compressores de gás de processoMonitoramento da vibração de eixos de pequeno diâmetro (abaixo de 51 mm)
Máquinas AlternativasMonitoramento de vibração e posição em ambientes de alta vibração, com os benefícios da proteção por cabos blindados.
Perguntas frequentes (FAQ)
P1: O que indica o número do modelo “330909-00-25-10-02-00”?
A: A análise é a seguinte: 330909 = Sonda blindada NSv 3300 com rosca 3/8-24 UNF; -00 = 0,0 no comprimento sem encadeamento; -25 = 2,5 em comprimento de caixa; -10 = Cabo de 1,0 metro; -02 = Conector ClickLoc™ em miniatura com cabo padrão; -00 = Sem aprovações da agência .
Q2: Qual é a principal vantagem da sonda NSv em relação às sondas padrão de 8 mm?
A: A sonda NSv oferece maior resistência química e melhores características de visibilidade lateral. do que as gerações anteriores. Seu campo magnético mais estreito reduz a necessidade de rebaixos e minimiza a interferência em cenários de montagem de alta densidade, tornando-o ideal para instalações em espaços reduzidos. .
P3: Esta sonda pode ser usada com sistemas RAM 3300 antigos?
A: É sim intercambiáveis mecanicamente e eletricamente Com sondas e cabos RAM 3300 legados, permitindo a substituição direta em instalações existentes. .
Q4: Qual é a configuração de folga recomendada para esta sonda?
A: A folga recomendada é 1,0 mm (40 mils)A faixa linear varia de 0,25 mm a 1,75 mm. .
Q5: Qual é a importância do anel de vedação Viton®?
A: O anel de vedação Viton® atua como um vedação diferencial de pressão, impedindo que fluidos ou gases do processo vazem pelo ponto de montagem da sonda. Isso é crucial em aplicações de compressores de alta pressão. .
Q6: Qual é a temperatura máxima de operação?
A: A sonda opera a partir de -52°C a +177°C (-62°F a +351°F). Evite exposição prolongada a temperaturas abaixo de -34°C para prevenir danos à vedação. .
Q7: Esta investigação requer aprovações da agência para áreas classificadas como perigosas?
A: Este modelo específico (-00 sufixo) tem sem aprovações de agências e é adequado apenas para ambientes de uso geral. Para instalações em áreas classificadas como perigosas, selecione uma variante com o sufixo de aprovação apropriado (por exemplo, -05 para ATEX/IECEx). .
Q8: Quais são as especificações de torque de instalação?
A: O torque recomendado é 11,3 N·m (100 pol·lb) para conexão de conector a conector, e 7,5 N·m (66 pol·lb) para a caixa da sonda no conector. O engate máximo da rosca é de 0,563 polegadas. .
P9: Esta sonda pode ser usada com sistemas de monitoramento que não sejam da Bently Nevada?
A: Embora tecnicamente compatível com qualquer sistema de monitoramento que utilize sondas de 75 Ω, Bently Nevada recomenda fortemente Utilize-o somente com sensores Bently Nevada 3300 XL NSv Proximitor calibrados para garantir a precisão do sinal e a conformidade do sistema. .
Modelos recomendados e produtos relacionados
O modelo 330909-00-25-10-02-00 faz parte da família de sondas de proximidade 3300 NSv. Abaixo estão modelos relacionados para diferentes configurações:
Como escolher o modelo certo
Para aplicações com alcance padrão de 1,0 m: O 330909-00-25-10-02-00 É a escolha correta para instalações compactas que requerem uma caixa de 2,5" e cabo blindado.
Para maior alcanceSelecione o 330909-00-28-70-02-00 Com um cabo de 7,0 m para aplicações que exigem maior distância de transmissão. .
Para instalações em áreas classificadas como perigosasEscolha uma variante com o -05 Sufixo para aprovações ATEX/IECEx .
Para conclusão do sistema: Combine com um Sensor de proximidade NSv 3300 XL e cabo de extensão correspondente (se necessário) para formar um sistema de transdutor completo. .
