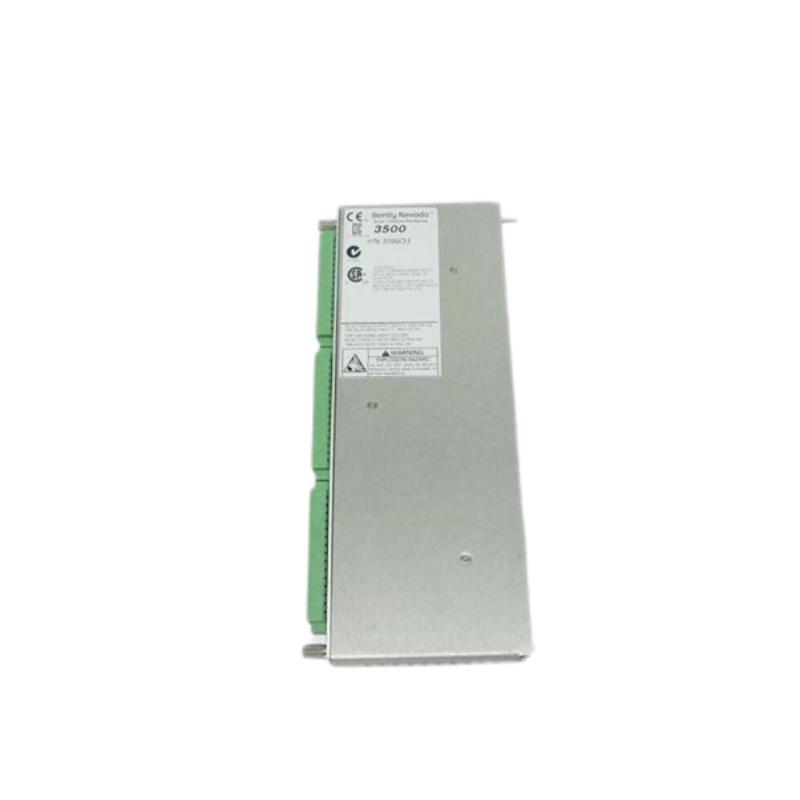

Módulo de relé 3500/33-01-01
Marca: Bently Nevada
Nome do produto: 3500/33-01-01
Garantia: 1 ano
Parâmetros-chave
Principais características e vantagens
Lógica flexível e programávelCada um dos 16 relés pode ser programado independentemente via software usando lógica AND/OR. As fontes de entrada podem incluir status de Alerta/Perigo, condições "Não OK" ou variáveis medidas de qualquer canal de monitoramento, permitindo lógica de votação complexa (por exemplo, 2 de 3) para estratégias de proteção de máquinas personalizadas..
Operação configurável à prova de falhasO módulo suporta ambos. à prova de falhas (Normalmente Energizado, NE) e não à prova de falhas (Normalmente Desenergizado, ND) modos, configuráveis em grupos de quatro canais. Isso é fundamental para Sistemas Instrumentados de Segurança (SIS), onde uma perda de energia deve resultar em um desligamento seguro..
Design industrial robustoApresentando selado com epóxi Com relés e um circuito integrado de supressão de arco (250 Vrms), o módulo foi projetado para suportar ambientes industriais severos e vibrações, garantindo estabilidade e confiabilidade de contato a longo prazo..
Diagnóstico abrangentePainel frontal LEDs Fornecem um status visual claro para alimentação (OK), comunicação (TX/RX) e alarmes de canal individuais, permitindo uma rápida resolução de problemas no local..
Aplicações típicas
O 3500/33 é um componente crítico para a execução da lógica de proteção em máquinas rotativas de alta precisão em diversos setores da indústria pesada.:
Proteção de TurbomáquinasAcionamento da lógica de desligamento de emergência para turbinas a vapor e a gás quando a vibração ou a velocidade excederem os limites de segurança..
Controle do compressorExecução de desligamentos ou alarmes automatizados para grandes compressores centrífugos em aplicações de petróleo e gás..
Integração do Sistema de SegurançaAtuando como elemento de saída final em sistemas de desligamento de emergência (ESD), realizando bloqueios físicos ou alertando os operadores por meio de conexões com fio..
Perguntas frequentes (FAQ)
Q1: Qual é a função principal do 3500/33-01-01?
A: É um módulo de saída de relé de 16 canais para o Sistema de Proteção de Máquinas 3500. Sua função é converter sinais de alarme e status dos módulos de monitoramento em saídas de contato de relé físicas para acionar alarmes, sequências de desligamento ou controlar equipamentos externos..
Q2: Quais protocolos de comunicação o módulo suporta?
A: O módulo comunica-se com outros módulos 3500 através do backplane do rack. Ele é configurado usando o Software de configuração de rack 3500 (versão 3.3 ou superior) e integra-se com Sistema 1 Software para diagnósticos avançados.
P3: O modelo 3500/33-01-01 é hot-swappable?
A: Os resultados da pesquisa não confirmam explicitamente a capacidade de troca a quente para este módulo. Recomenda-se consultar o manual do sistema 3500 ou entrar em contato com a Bently Nevada para obter procedimentos de manutenção específicos.
Q4: Qual é a diferença entre o 3500/33-01-01 e outras variantes do 3500/33?
A: O -01-01 O sufixo indica uma configuração padrão com um módulo de E/S de terminação interna (149992-01). Outras variantes podem ter tipos de terminação de E/S diferentes ou aprovações de agências..
Q5: Posso usar este módulo para sinais de baixa corrente, como entradas de PLC?
A: O modelo padrão 3500/33-01-01 foi projetado para cargas de uso geral. Para sinais de baixa corrente (por exemplo, entradas de CLP), o modelo específico deve ser utilizado. Módulo de saída de relé de baixa corrente (PN: 149992-03) deve ser encomendado como peça de reposição..
Q6: Quais são os principais passos para solucionar problemas se um relé não funcionar?
A: Verifique o painel frontal LED de alarme CH Para verificar se o módulo está recebendo o sinal de alarme correto nesse canal, verifique a configuração do relé no software de configuração do rack 3500. Verifique a fiação de campo nos terminais Comum, Normalmente Aberto (NA) e Normalmente Fechado (NF). Se o LED indicar um comando, mas o contato não comutar, o relé pode ter falhado..
Q7: Qual versão de software é necessária para a configuração?
A: O módulo requer Software de configuração de rack 3500 versão 3.3 ou superior e Software de exibição de dados 3500 versão 1.40 ou superior.
Modelos recomendados e produtos relacionados
O modelo 3500/33-01-01 faz parte da série Bentley Nevada 3500. Abaixo estão os principais modelos relacionados e componentes compatíveis:
Como escolher o modelo certo
Para aplicações de saída de relé padrão: O 3500/33-01-01 Oferece 16 canais com terminação interna para cargas de uso geral..
Para aplicações de sinal de baixa correnteSelecione o 149992-03 Módulo de saída de relé de baixa corrente para acionar entradas de CLP ou outros dispositivos de baixa potência..
Para sistemas completos de proteção de máquinasEmparelhe o módulo de relé com 3500/40M ou 3500/42M monitores de vibração e 3500/22M TDI para proteção e diagnóstico abrangentes.
