Especificações do produto

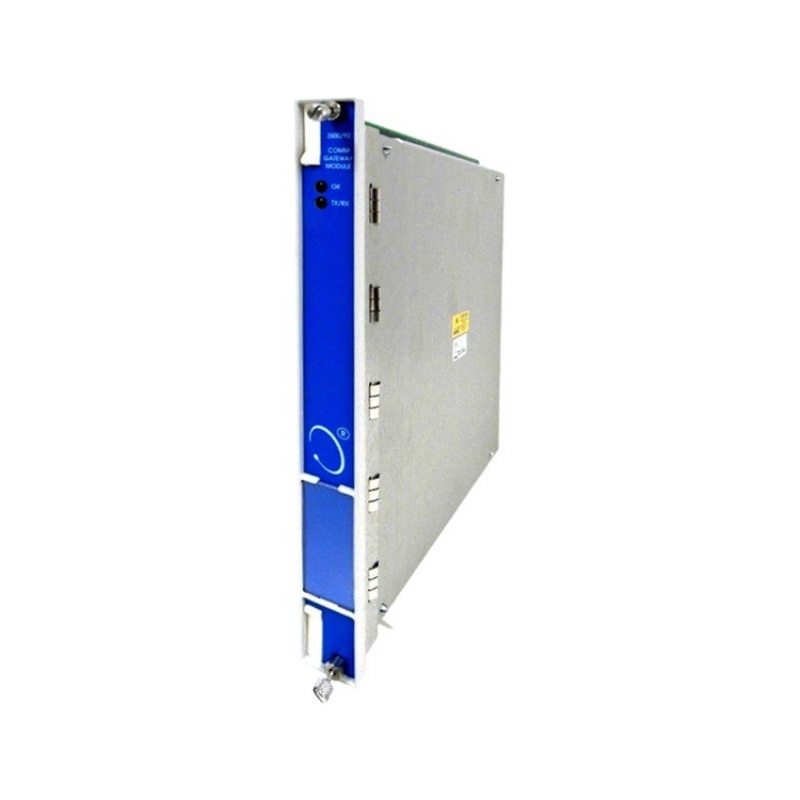

3500/92-02-01-01 Portal de Comunicação
Marca: Bently Nevada
Nome do produto: 3500/92-02-01-01
Garantia: 1 ano
Principais parâmetros e recursos
Principais características e vantagens
Canais de comunicação duplosO módulo oferece conectividade simultânea Ethernet e serial para caminhos de dados redundantes, suportando até 8 conexões Ethernet de clientes e 2 conexões seriais simultâneas. Isso permite que vários sistemas de controle e estações de trabalho HMI acessem os dados simultaneamente. .
Flexibilidade do protocoloO gateway suporta múltiplos protocolos industriais, incluindo Modbus TCP/IP, Modbus RTU e DNP3, eliminando a necessidade de gateways personalizados e permitindo a integração perfeita com as principais plataformas de automação, como Honeywell Experion, Emerson DeltaV, Siemens PCS 7 e Rockwell PlantPAx. .
Acesso a dados em tempo realO módulo transmite continuamente medições de vibração, temperatura, velocidade e posição de todos os 3500 módulos de monitoramento, com taxas de atualização de dados configuráveis de 1 a 60 segundos. Ele pode transmitir até 16.000 variáveis por segundo via Ethernet, o suficiente para monitorar mais de 20 racks 3500 de canal completo em tempo real. .
Notificação de alarme e eventoAlertas críticos são transmitidos instantaneamente aos operadores da sala de controle, possibilitando estratégias de manutenção preditiva que podem reduzir interrupções não planejadas. .
Design com troca a quenteO módulo pode ser substituído em campo sem a necessidade de desligar o sistema, minimizando o tempo de inatividade durante a manutenção. .
Comunicação seguraRecursos de segurança integrados protegem contra acesso não autorizado. .
Aplicações típicas
O modelo 3500/92-02-01-01 é amplamente utilizado em indústrias pesadas para integração de dados de monitoramento de máquinas. :
Geração de energiaMonitoramento de conjuntos turbina-gerador em usinas de ciclo combinado, possibilitando a manutenção preditiva que reduz as paradas não planejadas.
Processamento de petróleo e gásIntegração de dados de monitoramento de compressores e bombas em sistemas SCADA centralizados para plataformas offshore e operações de refinaria.
Fabricação de produtos petroquímicosConectar equipamentos rotativos críticos a redes DCS para otimização de processos em tempo real.
Produção de aço e metalIntegração de acionamentos de laminadores e sistemas de sopradores às redes de automação da planta.
Perguntas frequentes (FAQ)
Q1: Qual é a função principal do 3500/92-02-01-01?
A: É um módulo de Gateway de Comunicação para o Sistema de Proteção de Máquinas 3500. Sua função é servir como ponte de dados entre o rack 3500 e os sistemas de controle externos (DCS, PLC, SCADA), coletando dados de monitoramento de máquinas em tempo real e transmitindo-os via protocolos Ethernet e seriais. .
Q2: Quais protocolos de comunicação o módulo suporta?
A: O módulo suporta Modbus TCP/IP, Modbus RTU, e Protocolo proprietário da Bently Nevada (para integração do Sistema 1) Algumas fontes também mencionam o suporte ao DNP3. .
Q3: Quantas conexões de clientes o módulo suporta simultaneamente?
A: O módulo suporta até 8 conexões simultâneas de clientes Ethernet e 2 conexões seriais, permitindo que múltiplos sistemas de controle e estações de trabalho HMI acessem os dados simultaneamente .
Q4: O modelo 3500/92-02-01-01 é hot-swappable?
A: Sim. O módulo pode ser substituído sem desligar o sistema 3500, minimizando as perdas de produção e o tempo de inatividade durante a manutenção. .
Q5: Quais são as principais diferenças entre o 3500/92 e o modelo anterior 3500/22?
A: O 3500/92 é o gateway de comunicação moderno que substitui interfaces seriais mais antigas, como o 3500/22, oferecendo conectividade Ethernet. Ele permite a integração com sistemas DCS de planta, sistemas de histórico de dados e plataformas de gerenciamento de ativos sem comprometer a integridade da lógica de proteção crítica para a segurança. .
P6: Por que os LEDs TX/RX não estão piscando no meu 3500/92?
A: LEDs TX/RX completamente apagados geralmente indicam um problema. falha na camada física em vez de uma incompatibilidade de endereçamento na camada de aplicação. De acordo com a experiência em campo, mais de 80% dos problemas de gateway silencioso decorrem de falhas simples de fiação ou taxas de transmissão incorretas. Verifique a continuidade do cabo, verifique os resistores de terminação RS-485 (120 ohms em ambas as extremidades) e confirme se o sistema host está transmitindo solicitações ativamente. .
Q7: Quais são os problemas comuns de configuração do Modbus TCP?
A: Em aplicações Modbus TCP, verifique cuidadosamente o modo Modbus, o endereço inicial e o comprimento dos dados. Códigos de erro como o status 809B do Siemens MB_Client geralmente apontam diretamente para incompatibilidades de comprimento ou endereçamento, em vez de falhas genéricas de rede. Verifique se o endereço IP, a porta (padrão 502) e os parâmetros do protocolo correspondem exatamente entre o 3500/92 e o PLC/DCS. .
Q8: Qual é a capacidade máxima de transferência de dados?
A: O gateway pode transmitir até 16.000 variáveis por segundo via EthernetSuficiente para monitorar mais de 20 racks de 3500 canais em tempo real. .
Q9: Qual slot de rack o 3500/92 requer?
A: O módulo deve ocupar slot 1 (primário) ou slot 2 (redundante) no chassi 3500. Não pode ser instalado nos slots de E/S (3–14) .
Q10: É possível instalar vários módulos 3500/92 em um mesmo rack?
A: Sim. Vários gateways podem ser instalados em um mesmo rack quando a redundância é necessária ou quando diferentes protocolos precisam ser suportados simultaneamente. No entanto, em algumas configurações, apenas um módulo de comunicação ativo é permitido por rack. .
Modelos recomendados e produtos relacionados
O modelo 3500/92-02-01-01 faz parte da série Bentley Nevada 3500. Abaixo estão os principais modelos relacionados e componentes compatíveis:
Como escolher o modelo certo
Para necessidades de comunicação Ethernet e serial padrão: O 3500/92-02-01-01 com o 133323-01 A placa serial oferece conectividade Modbus TCP/IP e Modbus RTU.
Para requisitos seriais RS-232 ou RS-422Selecione o 125736-01 Módulo de E/S traseiro em vez da versão RS-485. .
Para Ethernet e serial combinadas: O 136188-01 (Ethernet/RS-232) ou 136188-02 Os módulos traseiros (Ethernet/RS-485) oferecem ambos os tipos de interface. .
Para configurações redundantesInstale dois módulos 3500/92 nos slots 1 e 2 para operação em espera ativa. .
