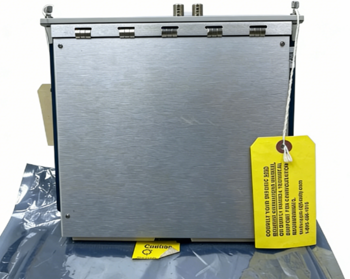

Módulo de tacômetro Bently Nevada 3500/50M 286566-02 novo e original em estoque.

O Bentley Nevada 3500/50M 286566-02 É um módulo tacômetro de dois canais para o sistema de proteção de máquinas 3500. Ele processa sinais de sensores de proximidade ou captadores magnéticos para medir a velocidade do eixo, a aceleração do rotor e o sentido de rotação. O módulo compara as leituras com os pontos de ajuste de alarme programáveis pelo usuário e pode fornecer sinais Keyphasor® condicionados para o backplane do rack 3500, eliminando a necessidade de um módulo separado. Possui uma função de retenção de pico que armazena dados de velocidade máxima e rotação reversa para análise posterior ao evento.

Item nº :
3500/50M 286566-02
Pedido (MOQ) :
1
Pagamento :
EXW/CIF
Origem do produto :
USA
Tempo de espera :
1 week
Peso :
5kg

Detalhes do produto

Informações gerais

Atributo	Especificação
Tipo de produto	Módulo do tacômetro
Número do pedido	286566-02
Modelo	3500/50M
Série	Bentley Nevada 3500
Canais	2

Especificações elétricas

Parâmetro	Especificação
Faixa de sinal de entrada	+10,0 V a -24,0 V
Impedância de entrada	20 kΩ (padrão); 40 kΩ (TMR); 7,15 kΩ (barreira interna)
Consumo de energia	5,8 W (típico)
Impedância de saída	550 Ω
Saída do gravador	+4 a +20 mA

Opções de configuração

Monitoramento de velocidade com alarmes de ponto de ajuste
Alarme de banda de velocidade
Notificação de velocidade zero
Alarme de aceleração do rotor
Notificação de rotação reversa

Características

Arquitetura de canal duplo para redundância ou monitoramento multiponto.
Função Peak Hold (armazena a velocidade máxima, a velocidade máxima em marcha à ré e a contagem de rotações em marcha à ré).
Geração integrada de sinal Keyphasor para o backplane do rack
Troca a quente em racks de 3500 mm

Especificações mecânicas

Parâmetro	Especificação
Peso	Aproximadamente 0,8 – 0,95 kg
Dimensões	~2,5 × 25,8 × 24 cm

Modelos alternativos recomendados

Número do modelo	Descrição	Principais diferenças
3500/50-01-CN	Substituto para variantes 3500/50 descontinuadas	Modelo de produção ativo; design atualizado para a série 3500
3500/50M 288062-02	Módulo do tacômetro	Módulo de 2 canais similar; mesmas especificações funcionais.
3500/50-01-01-01	Módulo de tacômetro original (descontinuado)	Modelo legado; antecessor direto da substituição -CN
3500/42	Monitor de proximidade/sísmico	Monitoramento de vibração em vez de velocidade; mede deslocamento/velocidade.
3500/25	Módulo Keyphasor aprimorado	Módulo de referência de fase dedicado; hardware separado caso o Keyphasor não esteja integrado ao tacômetro.

Perguntas frequentes

1: Quais sensores o modelo 3500/50M 286566-02 aceita?

A: O módulo aceita entrada de sondas de proximidade (correntes parasitas, por exemplo, séries 3300 ou 7200) ou captadores magnéticos Para medir a velocidade, aceleração e direção do eixo.

2: Este módulo fornece sinais Keyphasor?

A: Sim. O modelo 3500/50M pode ser configurado para fornecer sinais Keyphasor condicionados ao backplane do rack 3500 para uso por outros módulos de monitoramento, eliminando a necessidade de um módulo Keyphasor separado no RAC.

3: O que é a função de retenção de pico?

A: A função de retenção de pico armazena o maior velocidade registrada, maior velocidade em marcha à ré ou número de rotações em marcha à ré. experimentados pela máquina. Esses valores armazenados podem ser redefinidos através da interface de configuração do sistema de monitoramento.

4: Como o módulo está configurado?

A: O módulo é programado usando o Software de configuração de rack 3500O equipamento é enviado desconfigurado da fábrica e deve ser configurado após a instalação para executar funções específicas de monitoramento (velocidade, aceleração, direção, etc.). .

5: Posso trocar este módulo com o motor ligado?

A: Sim, o 3500/50M suporta troca a quente dentro do rack 3500, permitindo a substituição sem desligar todo o sistema.
