Gateway de comunicação Bently Nevada 3500/92-04-01-00 em estoque

Gateway de comunicação Bently Nevada 3500/92-04-01-00 em estoque

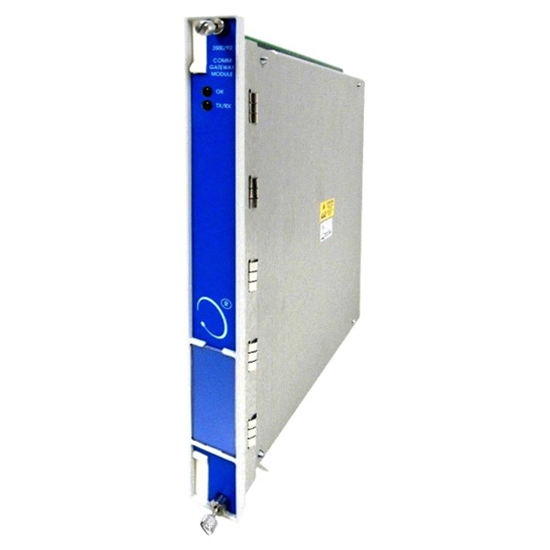

O Bentley Nevada 3500/92-04-01-00 É um módulo de Gateway de Comunicação para o Sistema de Proteção de Máquinas da Série 3500. Ele traduz dados internos do rack — incluindo valores monitorados, status dos módulos e estados de alarme — em protocolos padrão da indústria, permitindo a integração perfeita com sistemas externos de controle de processos e automação. O módulo suporta comunicações Ethernet TCP/IP (Modbus/TCP) e seriais (RS232/RS422/RS485), e também permite conectividade Ethernet direta com o software de configuração de rack 3500.

  • Item nº :

    3500/92-04-01-00

  • Pedido (MOQ) :

    1

  • Pagamento :

    EXW/CIF

  • Origem do produto :

    USA

  • Porto de embarque :

    Wuhan

  • Tempo de espera :

    3-5days

  • Peso :

    5kg

  • Detalhes do produto

    Informações gerais



    AtributoEspecificação
    Tipo de produtoMódulo de Gateway de Comunicação
    Número do pedido3500/92-04-01-00
    Número da peça136188-02
    SérieBentley Nevada 3500
    Tipo de módulo de E/S-04 = Módulo de E/S Modbus Ethernet/RS485
    Tipo de memória-01 = Pouca memória
    Aprovação da Agência-00 = Nenhum

    Comunicação e Protocolos



    ParâmetroEspecificação
    EthernetTCP/IP de 10 Mbps, em conformidade com o padrão IEEE802.3, conector RJ-45
    Comunicação serialRS232/RS422/RS485
    Protocolos suportadosModicon Modbus (serial), Modbus/TCP (Ethernet), proprietário da Bently Nevada
    Taxa de atualização de dados≤ 1 segundo para todos os módulos no rack
    Tipos de dados coletadosValores medidos atuais com registros de data e hora, status dos módulos e estados de alarme ativos.

    Energia e Meio Ambiente



    ParâmetroEspecificação
    Consumo de energia5,0 W (E/S RS232/RS422); 5,6 W (E/S RS485)
    Temperatura de operação-30°C a +65°C
    Temperatura de armazenamento-40°C a +85°C
    Umidade95%, sem condensação

    Especificações físicas



    ParâmetroEspecificação
    Dimensões da placa principal241 x 24,4 x 242 mm
    Dimensões do módulo de E/S241 x 24,4 x 99,1 mm
    PesoAproximadamente 1,26 kg
    Espaço em rack1 slot traseiro de altura total

    Modelos alternativos recomendados



    Número do modeloDescriçãoPrincipais diferenças
    3500/92-02-01-00Gateway de comunicação somente serialSomente RS232/RS422; sem opção Ethernet/RS485.
    3500/92-03-01-00Gateway de comunicação somente EthernetSomente TCP/IP; sem capacidade de comunicação serial.
    3500/90Portal de Comunicação (versão antiga)Possui as mesmas interfaces e protocolos, mas não inclui um utilitário de registro Modbus configurável.
    1900/65AMonitor de Equipamento de Uso GeralAlternativa de 8 canais de menor custo (4 para vibração + 4 para temperatura), não baseada em rack 3500, Modbus TCP/RTU, montagem em trilho DIN.
    Novotron ND32-5610Módulo Transmissor de VibraçãoSubstituição de saída analógica de placas analógicas 3500; saída de 4-20mA, não é uma solução completa para gateways.

    Perguntas frequentes

    1: Quais protocolos de comunicação o modelo 3500/92-04-01-00 suporta?

    A: O módulo suporta Modicon Modbus (via comunicações seriais), Modbus/TCP (para comunicações Ethernet), e o proprietário Protocolo Bently Nevada para comunicação com o software de configuração de rack 3500 e o software de aquisição de dados.

    2: Qual é a função da opção -04 no código do produto?

    A: O -04 Indica o tipo de módulo de E/S: Módulo de E/S Ethernet/RS485 Modbus, que oferece conectividade Ethernet TCP/IP e serial RS485. Essa configuração específica consome tipicamente 5,6 W.

    3: Qual a diferença entre 3500/92 e 3500/90?

    A: O modelo 3500/92 oferece as mesmas interfaces de comunicação, protocolos e recursos do modelo 3500/90, mas adiciona um utilitário de registro Modbus configurável que funciona de forma semelhante aos registradores de valor inicial, oferecendo maior flexibilidade no mapeamento de dados.
