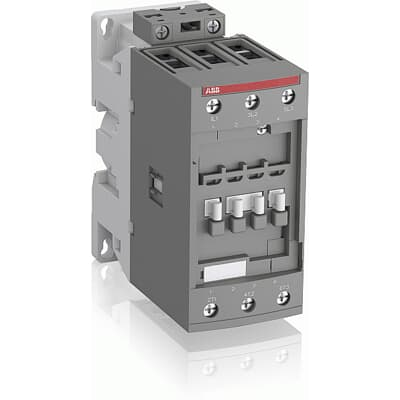

Contator ABB 1SBL367001R1300 AF52-30-00-13

Principais características

• Tensão da bobina universal – 100–250 V CA/CC, uma bobina abrange múltiplas tensões de controle sem alterações.

• Proteção contra surtos integrada – Não são necessários supressores de surto adicionais.

• Configuração de 3 polos – 3 contatos principais NA (normalmente abertos), projetados para controle de motores trifásicos.

• Design de bloco compacto – Otimizado para uso em trilho DIN ou montagem em painel.

• Terminais de parafuso – Conexões elétricas confiáveis ​​para a fiação do circuito principal

• Ampla faixa de temperatura de operação – -40°C a +70°C, adequado para ambientes extremos.

Parâmetros técnicos

Principais vantagens

1. Tecnologia de bobina universal

O AF52-30-00-13 apresenta a inovadora interface eletrônica multibobina da ABB. Uma única bobina cobre toda a faixa de operação. 100–250 V CA/CC Controle da faixa de tensão, eliminando a necessidade de manter em estoque várias variantes de bobina para diferentes tensões de alimentação. Isso simplifica o gerenciamento de estoque e garante a compatibilidade em instalações globais. .

2. Proteção contra surtos integrada

Ao contrário dos contatores convencionais que exigem dispositivos externos de supressão de surtos, o AF52 inclui proteção contra surtos integradaIsso reduz a complexidade da fiação, economiza espaço no painel e elimina um ponto adicional de falha potencial no circuito de controle. .

3. Alta capacidade de comutação

Com um Potência nominal de 22 kW AC-3 a 400 V e 53 Uma corrente operacionalO AF52-30-00-13 é ideal para aplicações exigentes de controle de motores. A corrente térmica convencional de 105 A oferece ampla margem para operação contínua. .

4. Design robusto e confiável

Os contatores da série AF são projetados para ambientes industriais com uma faixa de temperatura operacional de -40°C a +70°COs contatos auxiliares com ligação mecânica estão em conformidade com o Anexo L da norma IEC 60947-5-1, e os contatos espelhados NF estão em conformidade com o Anexo F da norma IEC 60947-4-1 para aplicações de segurança. .

5. Montagem flexível

O design compacto do bloco suporta ambos Montagem em trilho DIN e painel, permitindo integração flexível em novos painéis de controle ou aplicações de modernização. .

Aplicações

O ABB AF52-30-00-13 é utilizado em uma ampla gama de aplicações de controle industrial:

Modelos recomendados e produtos relacionados

O que está incluído

• 1 × Contator ABB 1SBL367001R1300 AF52-30-00-13

Observação: Blocos de contato auxiliares, relés de sobrecarga e acessórios de montagem são vendidos separadamente.

Por que comprar conosco?

• Novo e original – Produto genuíno da ABB

• Em estoque – Pronto para envio no mesmo dia ou no próximo dia útil

• Totalmente testado – Cada unidade foi verificada quanto à funcionalidade.

• Garantia incluída Compre com confiança

• Suporte técnico – Assistência para inscrição disponível

Perguntas frequentes (FAQ)

Q1: O que é o ABB 1SBL367001R1300?

Trata-se de um contator tripolar da série AF52 para controle de circuitos de potência de até 690 V CA. Possui uma bobina universal de 100–250 V CA/CC e é utilizado principalmente para controle de motores trifásicos. .

Q2: O que significa o número do modelo AF52-30-00-13?

AF52 = Série AF, tamanho 52; 30 = 3 contatos NA principais, 0 NF; 00 = 0 auxiliar NA, 0 auxiliar NF; 13 = código da bobina para 100–250 V CA/CC .

Q3: Qual é a faixa de tensão da bobina?

A bobina aceita 100–250 V CA/CCUma bobina cobre toda essa faixa sem alterações. .

Q4: Quantos contatos principais este contator possui?

Tem 3 contatos principais NA (Normalmente Abertos) para comutação de energia trifásica .

Q5: Vem com contatos auxiliares?

Não. Esta variante tem 0 contatos auxiliares (00 no código do modelo). Blocos de contato auxiliares podem ser adicionados como acessórios. .

Q6: Qual é a potência nominal deste contator?

É classificado como 22 kW a 400 V CA-3 (carga do motor) e 100 A AC-1 (carga resistiva) .

Q7: O contator possui proteção contra surtos integrada?

Sim. Os contatores da série AF incluem proteção contra surtos integrada e não requerem supressores de surto adicionais. .

Q8: Quais são as dimensões e o peso?

Aproximadamente 55 × 125,5 × 111 mm e 1,05 kg .

Q9: Qual é a faixa de temperatura de operação?

O contator opera a partir de -40°C a +70°C, adequado para ambientes industriais severos .

Q10: Quais normas este contratante cumpre?

Está em conformidade com IEC padrões e carrega Certificado pela cUL, EAC e RoHS. aprovações .

Q11: Posso usar este contator para cargas CC?

Sim, o AF52-30-00-13 é classificado para cargas DC-1 até 100 A a 110 V CC (com polos em série) e cargas DC-3 até 100 A .

Q12: Este produto é genuíno da ABB?

Sim. Isto é um novo e original Contator ABB com número de catálogo 1SBL367001R1300.
