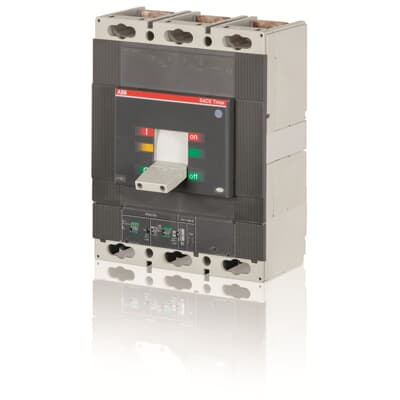

Disjuntor ABB 1SDA060256R1 T6L 630 PR221DS-LS/I

Principais características

• Corrente nominal de 630 A – Adequado para circuitos de distribuição de alta potência e proteção de alimentadores.

• Unidade de disparo eletrônico PR221DS-LS/I – Disparador de estado sólido com funções de proteção L, S e I ajustáveis

• Proteção de sobrecarga ajustável (L) – I₁ = 0,40 a 1 × In (252–630 A) com 16 configurações de chave DIP

• Proteção ajustável contra curto-circuito (S/I) – Função S: 1–10 × In com atraso de tempo; Função I: 1–10 × In instantâneo

• Alta capacidade de ruptura – 100 kA a 400 V CA (Icu)

• Terminais frontais fixos – Conexões aparafusadas para fiação segura

• Design compacto – 210 × 268 × 103,5 mm para utilização eficiente do espaço do painel

• Em conformidade com a RoHS – Atende às normas ambientais

Parâmetros técnicos

Principais vantagens

1. Proteção Ajustável Abrangente

A unidade de disparo PR221DS-LS/I oferece três funções de proteção independentes, todas ajustáveis ​​em campo por meio de chaves DIP na parte frontal do disjuntor.:

• L (Sobrecarga) – Proteção contra atraso de tempo inverso longo com 16 configurações de 0,40 a 1 × In

• S (Atraso de tempo de curto-circuito) – Proteção contra atraso de curta duração inversa, 15 configurações de 1 a 10 × In, com curva de tempo selecionável (0,1 s ou 0,25 s)

• Eu (Instantâneo) – Proteção instantânea contra curto-circuito, 15 níveis de intensidade de 1 a 10 × In, com opção de desativação

Essa capacidade de ajuste permite uma coordenação precisa com os dispositivos de proteção a montante e a jusante, minimizando deslocamentos desnecessários e garantindo, ao mesmo tempo, uma proteção seletiva.

2. Alta capacidade de frenagem para sistemas exigentes

Com um Icu de 100 kA a 400 V CA e 200 kA a 220 V CAO T6L 630 oferece proteção robusta contra curto-circuito para instalações com alta corrente de falha.Isso o torna adequado para quadros de distribuição principais, grandes centros de controle de motores e sistemas de energia industrial onde a corrente de falha disponível é substancial.

3. Confiabilidade de Estado Sólido

O PR221DS-LS/I utiliza tecnologia de disparo eletrônico (de estado sólido), eliminando o desgaste mecânico e a deriva de calibração associados às unidades de disparo termomagnéticas. Isso garante proteção consistente e repetível durante toda a vida útil do disjuntor e permite as amplas faixas de ajuste e as curvas de tempo-corrente precisas necessárias para esquemas de coordenação complexos..

4. Flexibilidade de proteção neutra

Para aplicações tripolares, a unidade de disparo PR221DS oferece um único ajuste para fases e neutro. O limite de proteção do neutro pode ser configurado para OFF, 50% ou 100% do limiar de fase diretamente da parte frontal da unidade de disparo através da chave DIP.

5. Plataforma Tmax T comprovada

A série SACE Tmax T é a principal plataforma de disjuntores de caixa moldada da ABB, amplamente utilizada em aplicações industriais, comerciais e de infraestrutura em todo o mundo. A estrutura T6 foi projetada para distribuição de potência média a alta, com uma ampla gama de acessórios e opções de montagem disponíveis.

Aplicações

O ABB 1SDA060256R1 é utilizado em uma ampla gama de aplicações de distribuição e proteção de energia:

Modelos recomendados e produtos relacionados

Observação: O PR221DS-LS/I A unidade de disparo oferece proteção eletrônica contra curto-circuito/largura de banda. TMA As variantes utilizam proteção termomagnética. Selecione com base nos seus requisitos de coordenação e proteção.

O que está incluído

• 1 × Disjuntor ABB 1SDA060256R1 T6L 630 PR221DS-LS/I (3P, 630 A, Terminais Frontais Fixos)

Observação: Contatos auxiliares, disparadores de derivação, acionadores de motor e acessórios de montagem são vendidos separadamente.

Por que comprar conosco?

• Novo e original – Produto genuíno da ABB

• Em estoque – Pronto para envio no mesmo dia ou no próximo dia útil

• Totalmente testado – Cada unidade foi verificada quanto à funcionalidade.

• Garantia incluída – Garantia padrão de 2 anos disponível

• Suporte técnico – Coordenação de disjuntores e assistência na aplicação disponíveis

Perguntas frequentes (FAQ)

Q1: O que é o ABB 1SDA060256R1?

Trata-se de um disjuntor de caixa moldada Tmax T6L 630 com unidade de disparo eletrônico PR221DS-LS/I, com capacidade de 630 A, 3 polos e terminais frontais fixos. Oferece proteção ajustável para os níveis L, S e I em circuitos de distribuição de energia de até 690 V CA..

Q2: O que significa o código do modelo T6L 630 PR221DS-LS/I?

T6L = Estrutura Tmax T6, capacidade de ruptura L; 630 = 630 A de corrente nominal; PR221DS-LS/I = Unidade de disparo eletrônico com proteção L (sobrecarga), S (retardo de tempo de curto-circuito) e I (instantânea); 3p = 3 polos; FF = Terminais frontais fixos.

Q3: Quais são as funções de proteção do PR221DS-LS/I?

A unidade de disparo fornece L (sobrecarga) proteção com longo atraso de tempo inverso, S (curto-circuito) proteção com retardo de curto tempo inverso e Eu (curto-circuito instantâneo) proteção. As funções S e I são selecionáveis ​​por meio de uma chave DIP — você pode habilitar S ou I para proteção contra curto-circuito..

Q4: Como é ajustada a proteção contra sobrecarga?

A função L é ajustada por meio de chaves DIP na parte frontal da unidade de disparo. O limite varia de 0,40 a 1 × em (252–630 A) em 16 etapas de 0,04 × In. A curva de disparo é em tempo inverso de acordo com a norma IEC 60947-2..

Q5: Qual é a capacidade de interrupção de curto-circuito?

A UTI é 100 kA a 380/400/415 V CA, 200 kA a 220 V CA, e 30 kA a 690 V CAA capacidade de interrupção de serviço (Ics) é de 75 kA a 400 V CA..

Q6: Qual a tensão nominal deste disjuntor?

Esta variante é classificada como 690 V CA tensão operacional, com tensão de isolamento de 1000 V e capacidade de suportar impulsos de 8 kV.Para aplicações de 1000 V CA, é necessária a variante 1SDA060319R1..

Q7: Quais são as dimensões e o peso?

O disjuntor mede 210 × 268 × 103,5 mm e pesa aproximadamente 9,5 kg.

Q8: Qual é a durabilidade elétrica e mecânica?

A durabilidade elétrica é 7000 ciclos a 60 ciclos/hora. A durabilidade mecânica é 20.000 ciclos a 120 ciclos/hora.

Q9: A proteção neutra pode ser ajustada?

Sim. Para a unidade de disparo PR221DS, o limite de proteção do neutro pode ser configurado para OFF, 50% ou 100% do limite de fase através da chave DIP na parte frontal da unidade de disparo..

Q10: Este produto é genuíno da ABB?

Sim. Isto é um novo e original Produto ABB com número de catálogo 1SDA060256R1 e EAN 8015644627188.

Q11: Qual é o país de origem?

Itália (IT).

Q12: Quais acessórios estão disponíveis para este disjuntor?

Os acessórios comuns incluem contatos auxiliares (AUX), disparador de abertura de derivação (YO), disparador de fechamento de derivação (YC), disparador de subtensão (YU) e operadores de motor para operação remota. Estes são vendidos separadamente.
