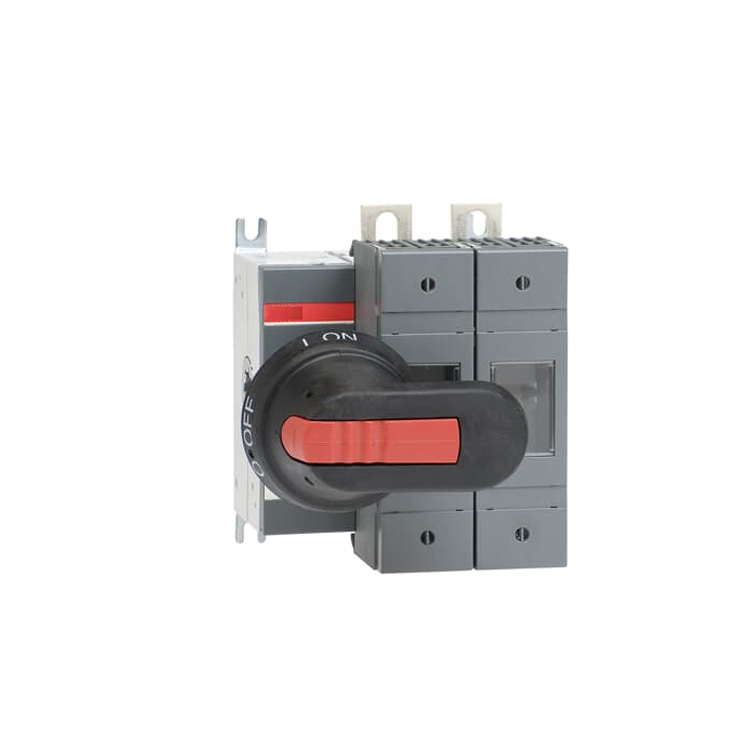

Fusível de interruptor ABB OS160GD02P (1SCA116717R1001)

Principais vantagens

• Proteção de segurança abrangenteA série OS apresenta um mecanismo patenteado de acionamento rápido independente do operador, que garante uma comutação confiável independentemente da velocidade de operação. Os porta-fusíveis possuem proteção IP20 completa e as tampas dos fusíveis não podem ser abertas enquanto a chave estiver na posição LIGADO, evitando o contato acidental com partes energizadas..

• Alta capacidade de suportar curto-circuitoO OS160GD02P possui classificação de corrente de curto-circuito condicional (Iq) de 80 kA e corrente suportável de curta duração (Icw) de 5 kA, proporcionando proteção robusta contra correntes de falha em ambientes industriais exigentes..

• Opções de montagem versáteisO interruptor fusível suporta montagem tanto na base quanto em trilho DIN, com pés de montagem ajustáveis ​​que permitem configurações de montagem superior ou lateral. O design modular compacto possibilita instalação flexível em diversos layouts de painel..

• Ampla faixa de tensãoCom uma tensão nominal máxima de operação de 1000 V CA, o OS160GD02P é adequado para uma ampla gama de aplicações industriais de distribuição de energia, desde sistemas padrão de 400 V até instalações de tensão mais elevada..

• Conformidade com a dupla certificaçãoA série OS possui certificações IEC e UL, garantindo a conformidade com normas internacionais, incluindo IEC 60947-3 e IEC 60269-2-1. Essa dupla certificação simplifica a aquisição para projetos globais e assegura desempenho consistente em diferentes mercados..

• Ampla gama de acessóriosA ABB oferece uma ampla seleção de acessórios para a série OS, incluindo eixos de extensão, alças, contatos auxiliares e tampas de terminais, permitindo configurações personalizadas para requisitos específicos de aplicação..

Parâmetros técnicos

Cenários de aplicação

O ABB OS160GD02P é essencial em diversos sistemas de distribuição de energia industrial que exigem isolamento e proteção confiáveis:

• Proteção do motorA série OS é ideal para aplicações de proteção de motores, oferecendo proteção contra curto-circuito por meio de fusíveis e isolamento seguro para manutenção. O fusível de comutação pode ser usado como interruptor principal ou interruptor de segurança para circuitos de motores em instalações de fabricação e processamento..

• Isolamento do transformadorUtilizado para isolar transformadores em sistemas de distribuição de energia industrial, garantindo operações de manutenção seguras e proteção confiável contra correntes de falha..

• Painéis de controle industrialServe como interruptor principal de entrada ou interruptor de distribuição em painéis elétricos, proporcionando isolamento de circuito confiável e proteção contra sobrecorrente para equipamentos a jusante.

• Sistemas de acionamentoO OS160GD02P é utilizado em sistemas de acionamento ABB a partir de julho de 2013 como uma alternativa de fusível de comutação ao 64285165. Recomenda-se a verificação de compatibilidade antes da substituição..

• Controle da bomba e do ventiladorFornece isolamento e proteção para circuitos de motores de bombas e ventiladores em sistemas de climatização (HVAC), estações de tratamento de água e aplicações de ventilação industrial.

• Aplicações na Indústria de ProcessosIndicado para instalações de processamento químico, petroquímico e de alimentos, onde o isolamento confiável do circuito e a proteção contra curto-circuito são essenciais para operações seguras.

O que está incluído

• 1 × Interruptor Seccionador com Fusível ABB OS160GD02P (1SCA116717R1001)

• Cabo e haste (incluídos como padrão)

• Embalagem original de fábrica (nova e original)

Antes de comprar

• Status do estoqueEm estoque – Pronto para envio imediato.

• DoençaNovo e original. Cada unidade é 100% testada e verificada antes do envio.

• Elos fusíveis não incluídosO modelo OS160GD02P requer fusíveis NH000 ou NH00, que são vendidos separadamente. Selecione o fusível com a amperagem adequada para sua aplicação.

• Nota de compatibilidadeAo substituir unidades existentes, verifique se a configuração de montagem e a posição da alça correspondem à sua instalação atual. O modelo OS160GD02P possui a alça posicionada no lado esquerdo dos postes..

• InstalaçãoA instalação deve ser realizada por técnicos qualificados. Certifique-se de que todas as fontes de energia estejam desconectadas antes da instalação. Siga as normas e regulamentações elétricas locais.

• GarantiaAcompanha garantia padrão de 12 meses que cobre defeitos de materiais e de fabricação.

Perguntas frequentes

P: O que representa o número do modelo OS160GD02P?
A: O número do modelo é composto da seguinte forma: OS = Série de seccionador com fusível; 160 = Corrente nominal de 160 A; G = Mecanismo de acionamento frontal; D = Compatibilidade com fusíveis padrão DIN; 02 = Configuração bipolar; P = Alavanca posicionada à esquerda dos polos..

P: Quais tipos de fusíveis são compatíveis com este interruptor?
A: O OS160GD02P foi projetado para fusíveis NH000 e NH00 de acordo com as normas DIN 43620 e IEC 60269-2-1..

P: Este interruptor pode ser usado como um interruptor geral de desconexão?
R: Sim, o OS160GD02P é classificado como interruptor principal e interruptor de segurança, sendo adequado para uso como dispositivo de desconexão primário para equipamentos ou circuitos de distribuição..

P: Qual é a corrente máxima de curto-circuito que este interruptor pode suportar?
A: O interruptor é classificado para uma corrente de curto-circuito nominal condicional (Iq) de 80 kA e uma corrente suportável de curta duração nominal (Icw) de 5 kA em condições nominais..

P: Este interruptor inclui a alavanca e o eixo?
R: Sim, o modelo OS160GD02P inclui uma alavanca de giro longa e um eixo como padrão. A alavanca está posicionada no lado esquerdo dos postes para operação frontal..

P: Quais são as opções de montagem para este interruptor?
A: O interruptor suporta montagem tanto na base quanto em trilho DIN. É adequado para montagem em barramento, mas não para configurações de montagem no piso ou frontal..

P: Qual o prazo de entrega deste módulo?
A: Como este é um item em estoque, geralmente enviamos em até 24 horas após a confirmação do pedido por meio de serviços expressos internacionais como DHL ou FedEx.

Recomendando modelos

O ABB OS160GD02P funciona perfeitamente com os seguintes componentes e acessórios da ABB:

• OS160GD03P (1SCA115399R1001)Versão tripolar do mesmo fusível de interruptor para aplicações trifásicas que requerem isolamento de neutro..

• OHB65J6Botão liga/desliga de plástico preto para switches da série OS100-160, oferecendo proteção IP65 quando montado em uma caixa..

• OXP6X161Eixo de operação ajustável para interruptores das séries OS32 a OS160.

• OA1G10Bloco de contato auxiliar com encaixe por pressão para indicação de status e circuitos de intertravamento..

• OTP16Capa protetora para terminais de switches da série OS160, oferecendo proteção adicional IP20 para os terminais dos cabos..

• OZXP6Eixo de extensão para operação remota quando o interruptor está montado no interior de uma caixa..
