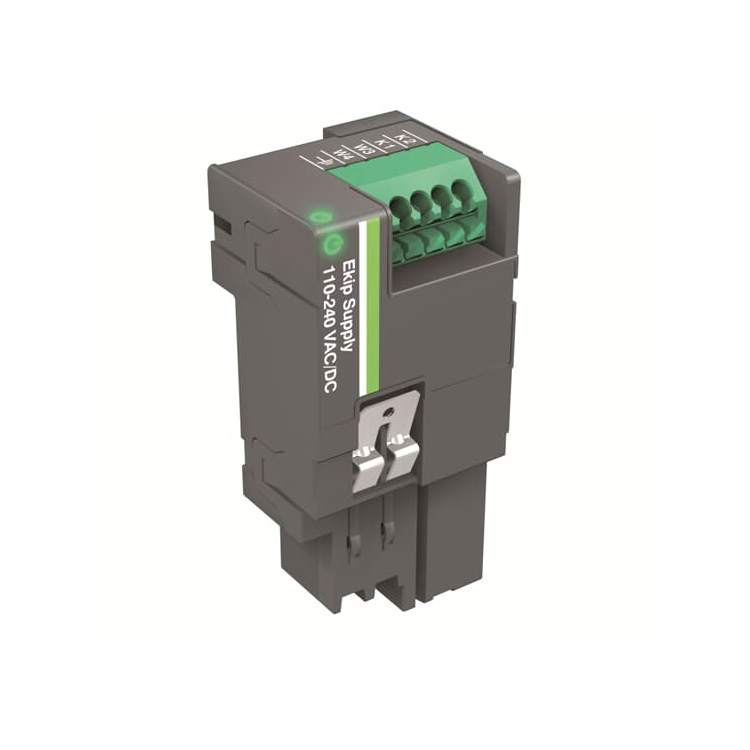

Módulo de alimentação ABB Ekip 110-240VAC/DC (1SDA074172R1)

Principais vantagens

• Ampla faixa de tensão de entradaO módulo aceita entrada de 110-240 V CA/CC, proporcionando flexibilidade excepcional para diversas condições de alimentação. Essa ampla faixa de tensão elimina a necessidade de variantes específicas para cada voltagem e simplifica a aquisição para projetos globais..

• Essencial para módulos de comunicaçãoA alimentação Ekip é obrigatória quando módulos de comunicação são instalados, sejam eles internos ou externos. Sem essa alimentação auxiliar, a unidade de disparo Ekip não consegue manter a comunicação com os sistemas de supervisão quando o circuito principal não está energizado..

• Integração perfeitaProjetado especificamente para as plataformas de disjuntores da ABB, o módulo é montado diretamente na caixa de terminais e permite a instalação de outros módulos avançados. Ele pode ser instalado em campo a qualquer momento, tornando-o ideal para atualizações e modernizações de sistemas..

• Compatibilidade abrangenteO Ekip Supply é compatível com disjuntores Emax 2 (E1.2, E2.2, E4.2, E6.2) e disjuntores da série Tmax XT (XT2, XT4, XT5, XT7, XT7M). Essa ampla compatibilidade garante que um único tipo de módulo possa atender a vários quadros de disjuntores em uma instalação..

• Compacto e leveCom um peso líquido de apenas 0,05 kg e dimensões compactas, o módulo minimiza a necessidade de espaço, ao mesmo tempo que fornece energia confiável para dispositivos críticos de proteção e controle..

• Conformidade com as normasO módulo está em conformidade com as normas IEC e possui certificações CE, RoHS, REACH, ATEX, VDE e WEEE, garantindo a conformidade com as regulamentações internacionais de segurança de equipamentos elétricos e ambientais..

Parâmetros técnicos

Cenários de aplicação

A fonte de alimentação ABB Ekip 110-240VAC/DC é essencial em diversos sistemas de distribuição de energia industriais e comerciais que exigem proteção confiável por disjuntor:

• Disjuntores de entrada principaisFornece energia auxiliar às unidades de disparo Ekip nos disjuntores de entrada principais em painéis de distribuição de baixa tensão, garantindo que as funções de proteção permaneçam ativas mesmo quando o circuito principal estiver desenergizado..

• Proteção do geradorPermite o fornecimento de energia independente aos relés de proteção nos disjuntores do gerador, garantindo monitoramento e proteção contínuos durante as sequências de partida e parada do gerador..

• Distribuição de energia do data centerSuporta quadros de distribuição de energia críticos onde as unidades de disparo Ekip devem permanecer energizadas independentemente da corrente de carga, garantindo proteção contínua e comunicação com os sistemas de gerenciamento predial..

• Sistemas de controle de automação industrialFornece energia auxiliar confiável para unidades Ekip UP e módulos de comunicação em instalações de fabricação automatizadas, permitindo o monitoramento e controle remoto de disjuntores..

• Instalações de barramento CCA ampla faixa de entrada CA/CC torna o módulo ideal para instalações alimentadas por CC, incluindo sistemas com baterias de reserva e aplicações de energia renovável..

• Atualizações e modernizações de sistemasO design instalável em campo permite que instalações existentes sejam atualizadas com recursos de comunicação sem a necessidade de substituir todo o disjuntor..

O que está incluído

• 1 × Módulo de alimentação ABB Ekip 110-240VAC/DC (1SDA074172R1)

• Embalagem original de fábrica (nova e original)

Antes de comprar

• Status do estoqueEm estoque – Pronto para envio imediato.

• DoençaNovo e original. Cada unidade é 100% testada e verificada antes do envio.

• Nota de compatibilidadeA fonte de alimentação Ekip é necessária ao instalar módulos de comunicação em disjuntores Emax 2 ou Tmax XT. Para o Ekip UP, somente a versão de 24-48 V CC (1SDA074173R1) é adequada.Por favor, verifique o modelo do seu disjuntor e o tipo de unidade de disparo antes de fazer o pedido.

• InstalaçãoA instalação deve ser realizada por técnicos qualificados. O módulo é montado na caixa de terminais do disjuntor. Certifique-se de que todas as fontes de alimentação estejam desconectadas antes da instalação.

• GarantiaAcompanha garantia padrão de 12 meses que cobre defeitos de materiais e de fabricação.

Perguntas frequentes

P: O que representa o número de modelo 1SDA074172R1?
A: O número de peça 1SDA074172R1 é o código de encomenda específico da ABB para o módulo de alimentação Ekip com entrada de 110-240 V CA/CC, compatível com os disjuntores das séries Emax 2 E1.2 a E6.2 e Tmax XT..

P: Qual é a função principal do módulo Ekip Supply?
A: A fonte de alimentação Ekip fornece energia auxiliar às unidades de disparo Ekip e aos módulos adicionais instalados na caixa de terminais do disjuntor. Ela garante que as funções de proteção e comunicação permaneçam operacionais mesmo quando o circuito principal estiver desenergizado..

P: Quando o fornecimento de equipamentos elétricos (Ekip Supply) é obrigatório?
A: A alimentação auxiliar é sempre obrigatória quando módulos de comunicação são instalados, sejam eles internos ou externos. Sem ela, a unidade de disparo Ekip não consegue se comunicar com os sistemas de supervisão quando o circuito principal não está energizado..

P: Quais disjuntores são compatíveis com este módulo?
A: A fonte de alimentação Ekip Supply 110-240VAC/DC é compatível com os disjuntores a ar Emax 2 (E1.2, E2.2, E4.2, E6.2) e com os disjuntores de caixa moldada Tmax XT (XT2, XT4, XT5, XT7, XT7M)..

P: Qual a diferença entre este módulo e a versão de 24-48V DC?
A: A versão de 110-240 V CA/CC (1SDA074172R1) aceita uma faixa de tensão de entrada mais ampla, adequada para fontes de alimentação auxiliares CA padrão. A versão de 24-48 V CC (1SDA074173R1) foi projetada para sistemas CC de baixa tensão e é a única versão adequada para o Ekip UP..

P: Como o Ekip Supply é montado?
A: O módulo é montado na caixa de terminais do disjuntor. Ele pode ser instalado em campo a qualquer momento e permite a instalação de outros módulos avançados, como interfaces de comunicação..

P: Este módulo suporta troca a quente?
A: A fonte de alimentação Ekip deve ser instalada com o disjuntor desenergizado. Siga os procedimentos de instalação da ABB e certifique-se de que todas as fontes de energia estejam desconectadas antes da instalação.

P: Qual o prazo de entrega deste módulo?
A: Como este é um item em estoque, geralmente enviamos em até 24 horas após a confirmação do pedido por meio de serviços expressos internacionais como DHL ou FedEx.

Recomendando modelos

A fonte de alimentação ABB Ekip 110-240VAC/DC funciona perfeitamente com os seguintes componentes ABB:

• 1SDA074173R1Fonte de alimentação Ekip Supply versão 24-48V DC, necessária para aplicações Ekip UP e adequada para fontes auxiliares de baixa tensão CC..

• 1SDA105166R1Módulo de comunicação Ekip Com Modbus RS-485 para disjuntores Tmax XT, que requer a fonte de alimentação Ekip para operação..

• 1SDA074158R1Módulo de comunicação Ekip Com Modbus TCP para disjuntores Emax 2, permitindo monitoramento e controle baseados em Ethernet..

• Unidade de viagem Ekip TouchUnidade de disparo de proteção avançada para disjuntores Emax 2, alimentada pela fonte de alimentação Ekip para funcionalidade completa..

• Ekip UPUnidade modular de proteção e controle que pode ser integrada a qualquer disjuntor, exigindo a versão de alimentação Ekip de 24-48V CC..

• Software Ekip ConnectSoftware de configuração da ABB baseado em PC para programação de unidades de disparo Ekip e módulos de comunicação..
