Principais vantagens

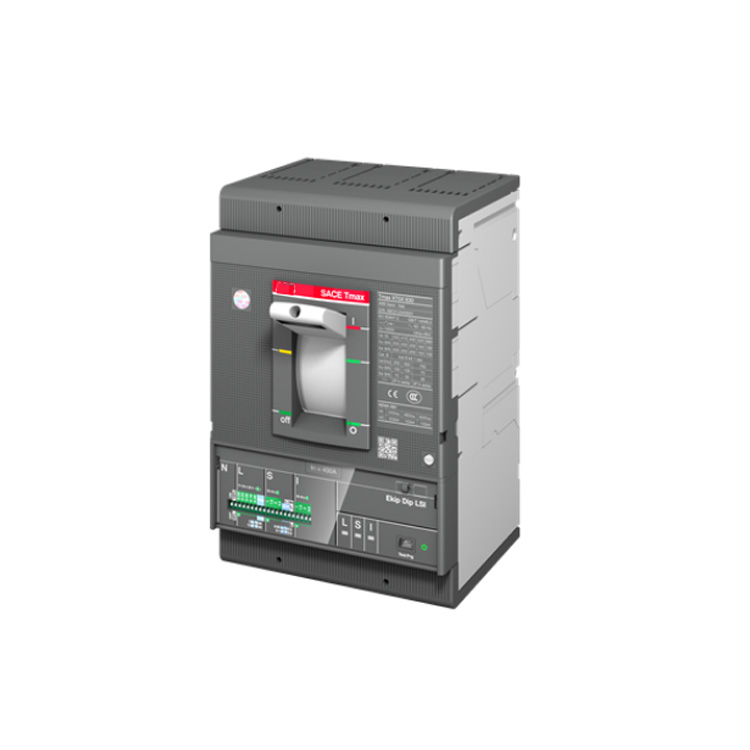

Unidade de disparo eletrônica avançada Ekip DipA unidade de disparo Ekip Dip LS/I oferece proteção eletrônica precisa com configurações ajustáveis. A proteção contra sobrecarga (L) é ajustável de 160 A a 400 A, enquanto a proteção contra curto-circuito instantâneo (I) é ajustável de 400 A a 4000 A.Essa tecnologia de disparo eletrônico oferece precisão e repetibilidade superiores em comparação com as unidades de disparo termomagnéticas tradicionais.
Alta capacidade de rupturaCom uma capacidade nominal de interrupção de curto-circuito (Icu) de até 85 kA a 220-240 V CA e 50 kA a 380-440 V CA, o XT5S 400 oferece proteção excepcional contra correntes de falha.O disjuntor é adequado para ambientes industriais exigentes onde são possíveis altas correntes de falha.
Tecnologia de Liberação em Estado SólidoO disjuntor possui um mecanismo de disparo de estado sólido que garante proteção precisa e confiável em aplicações de corrente alternada. Essa tecnologia proporciona desempenho consistente ao longo da vida útil do disjuntor, sem a deriva associada a elementos térmicos..
Design compacto de alto desempenhoA série SACE Tmax XT foi projetada para oferecer alta capacidade de interrupção em um formato compacto. Com dimensões de 140 mm (L) × 205 mm (A) × 103,5 mm (P), o XT5S 400 economiza espaço valioso no painel, ao mesmo tempo que oferece capacidade de proteção de 400 A..
Opções de instalação flexíveisO disjuntor suporta instalação fixa com terminais frontais para facilitar a fiação e a manutenção. O acionamento por motor está disponível como acessório opcional, permitindo o chaveamento remoto para sistemas automatizados de gerenciamento de energia..
Ampla gama de acessóriosO XT5S 400 é compatível com uma ampla gama de acessórios da ABB, incluindo contatos auxiliares, disparadores shunt, disparadores de subtensão e módulos de comunicação. Essa abordagem modular permite configurações personalizadas para requisitos específicos de aplicação.
Parâmetros técnicos
Cenários de aplicação
O ABB XT5S 400 Ekip Dip LS/I é essencial em diversos sistemas de distribuição de energia industriais e comerciais que exigem proteção de circuito confiável:
Distribuição de energia industrialServe como disjuntor principal e de subdistribuição em painéis elétricos de fábricas, protegendo os circuitos de alimentação e os equipamentos subsequentes contra sobrecargas e curtos-circuitos..
Distribuição de Edifícios ComerciaisUtilizado em instalações comerciais e institucionais para proteção dos circuitos principais de entrada e distribuição, garantindo o fornecimento confiável de energia para cargas críticas..
Proteção de máquinas e equipamentosOferece proteção confiável para circuitos de motores trifásicos e máquinas industriais de até 690 V CA. Os ajustes eletrônicos de disparo permitem uma coordenação precisa com os requisitos de proteção do equipamento.
Instalações da Indústria de ProcessosProtege circuitos elétricos críticos em fábricas químicas, refinarias e instalações de processamento de alimentos, onde a distribuição confiável de energia é essencial.
Proteção do geradorServe como proteção para os circuitos de saída do gerador, garantindo a operação segura durante a partida, sincronização e variações de carga..
Proteção do circuito alimentadorOferece proteção confiável para cabos de alimentação e barramentos em grandes instalações elétricas, com alta capacidade de interrupção para lidar com correntes de falta com segurança..
O que está incluído
Antes de comprar
Status do estoqueEm estoque – Pronto para envio imediato.
DoençaNovo e original. Cada unidade é 100% testada e verificada antes do envio.
Observação sobre acessóriosContatos auxiliares, disparadores de derivação, relés de subtensão e operadores de motor estão disponíveis separadamente. Por favor, especifique suas necessidades ao fazer o pedido caso precise de acessórios adicionais.
InstalaçãoA instalação deve ser realizada por técnicos qualificados. Certifique-se de que todas as fontes de energia estejam desconectadas antes da instalação. Siga as normas e regulamentações elétricas locais para a instalação do disjuntor.
GarantiaAcompanha garantia padrão de 12 meses que cobre defeitos de materiais e de fabricação.
Perguntas frequentes
P: O que representa o número do modelo XT5S 400 Ekip Dip LS/I In=400 3p FF?
A: A numeração do modelo é a seguinte: XT5S = tamanho máximo da estrutura XT5, capacidade de interrupção padrão; 400 = corrente nominal de 400 A; Ekip Dip LS/I = unidade de disparo eletrônico com proteção de longa duração e instantânea; In=400 = corrente nominal de 400 A; 3p = configuração tripolar; FF = versão fixa com terminais frontais nos lados da linha e da carga..
P: Qual a diferença entre as unidades de disparo Ekip Dip LS/I e TMA?
A: O Ekip Dip LS/I é um dispositivo de disparo eletrônico que oferece proteção ajustável de longa duração (sobrecarga) e instantânea (curto-circuito) com alta precisão. O TMA (Termomagnético Ajustável) é um dispositivo de disparo termomagnético tradicional. Os dispositivos de disparo eletrônicos oferecem precisão e repetibilidade superiores, além de faixas de ajuste geralmente mais flexíveis..
P: Qual é a capacidade de interrupção deste disjuntor?
A: O XT5S 400 possui uma capacidade nominal máxima de interrupção de curto-circuito (Icu) de 85 kA a 220-240 V CA, 50 kA a 380-440 V CA, 30 kA a 500-525 V CA e 25 kA a 690 V CA..
P: Este disjuntor pode ser motorizado para operação remota?
R: Sim, o acionamento por motor está disponível como acessório opcional. Isso permite a abertura e o fechamento remotos do disjuntor para gerenciamento automatizado de energia e integração com SCADA..
P: Quais acessórios estão disponíveis para este disjuntor?
A: O XT5S 400 é compatível com uma ampla gama de acessórios, incluindo contatos auxiliares (NA/NF), disparadores shunt, relés de subtensão, manípulos rotativos, operadores de motor e módulos de comunicação para monitoramento avançado.
P: Qual é a tensão nominal e o nível de isolamento?
A: O disjuntor tem uma tensão operacional nominal (Ue) de 690 V CA e uma tensão de isolamento nominal (Ui) de 1000 V. A tensão de impulso suportável nominal (Uimp) é de 8 kV..
P: Qual a diferença entre as versões XT5S e XT5H?
A: O XT5S é a versão com capacidade de interrupção padrão (50 kA a 400 V), enquanto o XT5H é a versão com alta capacidade de interrupção (70 kA a 400 V). O XT5S é adequado para a maioria das aplicações industriais, enquanto o XT5H é utilizado onde se esperam correntes de falta mais elevadas.
P: Qual o prazo de entrega deste módulo?
A: Como este é um item em estoque, geralmente enviamos em até 24 horas após a confirmação do pedido por meio de serviços expressos internacionais como DHL ou FedEx.
Recomendando modelos
O ABB XT5S 400 Ekip Dip LS/I funciona perfeitamente com os seguintes componentes e acessórios da ABB:
1SDA100426R1: XT5S 400 Ekip Dip LSI In=250 3p FF versão com classificação de corrente mais baixa para aplicações que exigem configurações de proteção reduzidas.
1SDA100428R1: XT5S 400 Ekip Dip LSI In=400 3p FF versão com função de proteção seletiva adicional para melhor coordenação.
1SDA100482R1: XT5S 400 Ekip Dip LIG In=400 4p FF versão com configuração de quatro polos e proteção contra falha de aterramento.
Ekip Com Modbus TCP (1SDA074151R1)Módulo de comunicação para integração do disjuntor em redes Modbus TCP para monitoramento e controle remoto.
Ekip Supply (1SDA074172R1)É necessário um módulo de alimentação auxiliar ao instalar módulos de comunicação no disjuntor.
Módulos de contato auxiliaresDisponível em várias configurações (1NA+1NF, 2NA+2NF) para indicação de status e circuitos de intertravamento.
Operador de MotorAcionamento de motor opcional para operações remotas de abertura e fechamento, permitindo o gerenciamento automatizado de energia.
