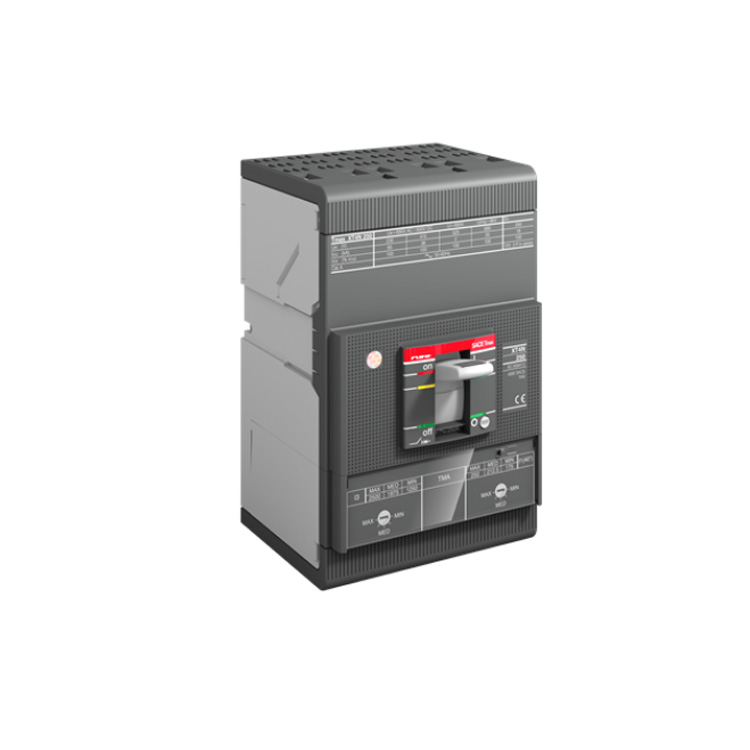

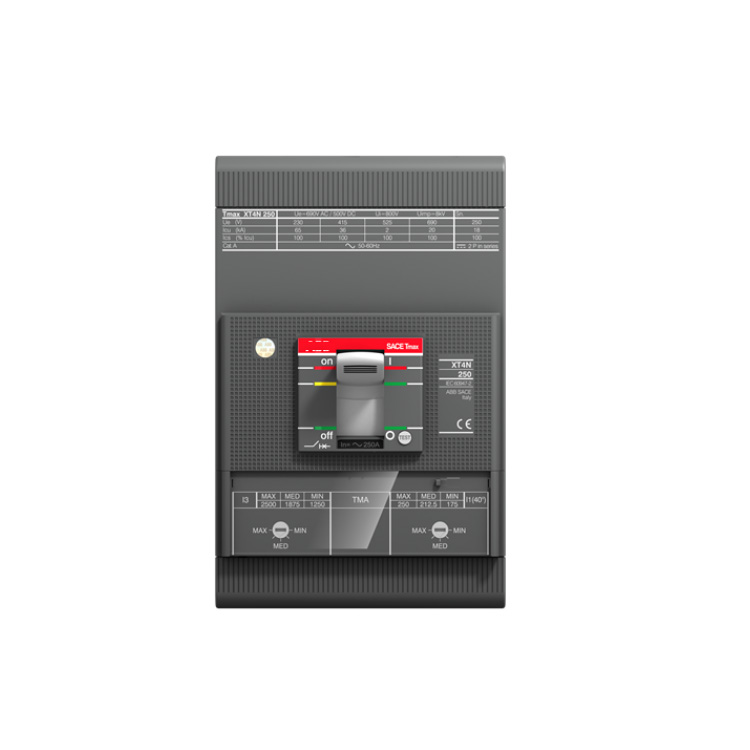

Disjuntor de caixa moldada ABB XT4H250 TMA250-2500 FF 3P (1SDA068345R1)

Principais vantagens

• Proteção Termomagnética AjustávelA unidade de disparo TMA oferece dupla proteção com configurações ajustáveis. A proteção térmica (sobrecarga) é ajustável de 175 A a 250 A, enquanto a proteção magnética (curto-circuito) é ajustável de 1250 A a 2500 A. Essa flexibilidade permite uma coordenação precisa com dispositivos de proteção subsequentes para uma seletividade ideal..

• Alta capacidade de rupturaCom uma capacidade nominal de interrupção de curto-circuito (Icu) de 70 kA a 400 V CA, o XT4H250 oferece proteção excepcional contra correntes de falha. A capacidade nominal de interrupção de curto-circuito em serviço (Ics) atinge 100 kA a 220-240 V CA, garantindo operação confiável mesmo em condições de falha severas..

• Design compacto de alto desempenhoA série SACE Tmax XT foi projetada para oferecer alta capacidade de interrupção em um formato compacto, economizando espaço valioso no painel. A estrutura XT4 oferece uma capacidade de corrente de 250 A, mantendo dimensões adequadas para configurações de painéis elétricos de alta densidade..

• Opções de instalação flexíveisO disjuntor suporta configurações de instalação fixa e plug-in. O acionamento do motor está disponível como acessório opcional, permitindo o chaveamento remoto para sistemas automatizados de gerenciamento de energia..

• Compatibilidade total do sistemaO XT4H250 é compatível com uma ampla gama de acessórios da ABB, incluindo contatos auxiliares, disparadores shunt, disparadores de subtensão e módulos de comunicação. Essa abordagem modular permite configurações personalizadas para requisitos específicos de aplicação..

• Conformidade com as normasO disjuntor está em conformidade com as normas IEC 60947-2 e possui certificação CE. A tensão de isolamento nominal (Ui) de 1000 V e a tensão de impulso nominal suportável (Uimp) de 8 kV garantem um desempenho confiável em ambientes elétricos exigentes..

Parâmetros técnicos

Cenários de aplicação

O ABB XT4H250 TMA250-2500 FF 3P é essencial em diversos sistemas de distribuição de energia industriais e comerciais que exigem proteção de circuito confiável:

• Distribuição de energia industrialServe como disjuntor principal e de subdistribuição em painéis elétricos de fábricas, protegendo os circuitos de alimentação e os equipamentos subsequentes contra sobrecargas e curtos-circuitos..

• Centros de controle de motoresOferece proteção confiável para circuitos de motores trifásicos de até 690 V CA. Os ajustes de disparo permitem uma coordenação precisa com os requisitos de proteção do motor..

• Projetos de InfraestruturaUtilizado em edifícios comerciais, centros de dados e instalações institucionais para proteção dos circuitos principais de entrada e distribuição..

• Instalações da Indústria de ProcessosProtege circuitos elétricos críticos em fábricas químicas, refinarias e instalações de processamento de alimentos, onde a distribuição confiável de energia é essencial.

• Proteção do geradorServe como proteção para os circuitos de saída do gerador, garantindo a operação segura durante a inicialização, sincronização e mudanças de carga.

• Proteção do circuito alimentadorOferece proteção confiável para cabos de alimentação e barramentos em grandes instalações elétricas, com alta capacidade de interrupção para lidar com correntes de falta com segurança..

O que está incluído

• 1 × Disjuntor de caixa moldada ABB XT4H250 TMA250-2500 FF 3P (1SDA068345R1)

• Embalagem original de fábrica (nova e original)

Antes de comprar

• Status do estoqueEm estoque – Pronto para envio imediato.

• DoençaNovo e original. Cada unidade é 100% testada e verificada antes do envio.

• Observação sobre acessóriosContatos auxiliares, disparadores de derivação, relés de subtensão e operadores de motor estão disponíveis separadamente. Por favor, especifique suas necessidades ao fazer o pedido caso precise de acessórios adicionais.

• InstalaçãoA instalação deve ser realizada por técnicos qualificados. Certifique-se de que todas as fontes de energia estejam desconectadas antes da instalação. Siga as normas e regulamentações elétricas locais para a instalação do disjuntor.

• GarantiaAcompanha garantia padrão de 12 meses que cobre defeitos de materiais e de fabricação.

Perguntas frequentes

P: O que representa o número de modelo XT4H250 TMA250-2500 FF 3P?
A: A numeração do modelo é a seguinte: XT4H = Tamanho da estrutura Tmax XT4, versão de alta capacidade de interrupção; 250 = Corrente nominal de 250 A; TMA = Unidade de disparo ajustável termomagnético; 250-2500 = Faixa de ajuste da unidade de disparo (250 A térmico, 2500 A magnético); FF = Versão fixa com terminais frontais; 3P = Configuração tripolar.

P: Qual a diferença entre as configurações de proteção térmica e magnética?
A: A proteção térmica (sobrecarga) é ajustável de 175 A a 250 A e responde a condições de sobrecorrente sustentada. A proteção magnética (curto-circuito) é ajustável de 1250 A a 2500 A e responde instantaneamente a altas correntes de falta. Ambas as configurações são ajustáveis ​​para coordenação com dispositivos de proteção subsequentes..

P: Qual é a capacidade de interrupção deste disjuntor?
A: O XT4H250 possui uma capacidade nominal de interrupção de curto-circuito (Icu) de 70 kA a 400 V CA. A capacidade nominal de interrupção de curto-circuito em serviço (Ics) atinge 100 kA a 220-240 V CA, proporcionando proteção excepcional contra correntes de falta..

P: Este disjuntor pode ser motorizado para operação remota?
R: Sim, o acionamento por motor está disponível como acessório opcional. Isso permite a abertura e o fechamento remotos do disjuntor para gerenciamento automatizado de energia e integração com SCADA..

P: Quais acessórios estão disponíveis para este disjuntor?
A: O XT4H250 é compatível com uma ampla gama de acessórios, incluindo contatos auxiliares (NA/NF), disparadores de derivação, relés de subtensão, manípulos rotativos, operadores de motor e módulos de comunicação para monitoramento avançado..

P: Qual é a tensão nominal e o nível de isolamento?
A: O disjuntor tem uma tensão operacional nominal (Ur) de 690 V CA e uma tensão de isolamento nominal (Ui) de 1000 V. A tensão de impulso suportável nominal (Uimp) é de 8 kV..

P: Qual é a diferença entre o FF e outras configurações de terminal?
A: "FF" indica que o disjuntor possui terminais frontais tanto no lado da linha quanto no lado da carga, projetados para conexão por parafuso na parte frontal. Outras configurações podem incluir terminais traseiros ou conexões plug-in, dependendo da variante específica do modelo..

P: Qual o prazo de entrega deste módulo?
A: Como este é um item em estoque, geralmente enviamos em até 24 horas após a confirmação do pedido por meio de serviços expressos internacionais como DHL ou FedEx.

Recomendando modelos

O ABB XT4H250 TMA250-2500 FF 3P funciona perfeitamente com os seguintes componentes e acessórios da ABB:

• 1SDA068346R1: Versão XT4H250 TMA250-2500 FF 4P com configuração de quatro polos para aplicações que requerem proteção de neutro.

• 1SDA054279R1T4H250 TMA125-1250 versão 4P com faixa de ajuste de disparo reduzida para aplicações que exigem proteção mais sensível..

• Ekip Com Modbus TCP (1SDA074151R1)Módulo de comunicação para integração do disjuntor em redes Modbus TCP para monitoramento e controle remoto.

• Ekip Supply (1SDA074172R1)É necessário um módulo de alimentação auxiliar ao instalar módulos de comunicação no disjuntor.

• Módulos de contato auxiliaresDisponível em várias configurações (1NA+1NF, 2NA+2NF) para indicação de status e circuitos de intertravamento.

• Operador de MotorAcionamento de motor opcional para operações remotas de abertura e fechamento, permitindo o gerenciamento automatizado de energia.

• Alça giratóriaAlternativa ao botão de alavanca padrão para operação em portas, disponível em vários comprimentos de puxador.
