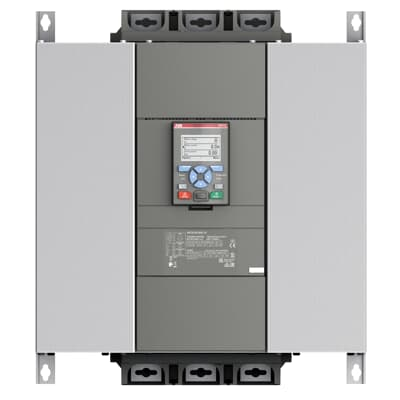

ABB 1SFA898118R7000 PSTX720-600-70 Softstarter

O ABB 1SFA898118R7000 é um PSTX720-600-70 Softstarter da avançada série PSTX da ABB, projetado para partida e parada controladas de motores trifásicos de médio a grande porte. Com corrente operacional nominal de 720 A e uma faixa de tensão do circuito principal de 208–600 V CAEste soft starter proporciona aceleração e desaceleração suaves e contínuas do motor, eliminando as tensões mecânicas e elétricas associadas à partida direta. .

O PSTX720-600-70 apresenta um bypass integrado que se ativa após a partida do motor, reduzindo o consumo de energia e a geração de calor durante o funcionamento normal. Ele suporta ambos. conexão em linha (até 400 kW a 400 V) e conexão interna delta (até 710 kW a 400 V), oferecendo flexibilidade para diferentes configurações de motor..

Item nº :
1SFA898118R7000
Pedido (MOQ) :
1
Pagamento :
EXW
Origem do produto :
Sweden
Porto de embarque :
Wuhan, Hubei, China
Tempo de espera :
3-5 days
Peso :
46.5kg

Principais características

Bypass integrado – Reduz o consumo de energia e a geração de calor após o motor atingir a velocidade máxima.
Controle de torque – Controle avançado do motor para partidas e paradas suaves, especialmente benéfico para aplicações de bombas, eliminando o golpe de aríete.
Visor gráfico destacável – Interface homem-máquina (IHM) totalmente gráfica com classificação IP66 e 15 idiomas para fácil configuração e operação.
Modbus RTU integrado – Interface de comunicação padrão para monitoramento e controle
Proteção eletrônica contra sobrecarga – Classes de deslocamento ajustáveis para aplicações de serviço normal e pesado
Placas de circuito revestidas – Proteção contra poeira, umidade e atmosferas corrosivas
Múltiplos modos de aplicação – Modos de corrida, frenagem, freio de parada, limpeza da bomba e bomba de emergência/incêndio

Parâmetros técnicos

Parâmetro	Especificação
Número de catálogo	1SFA898118R7000
Modelo	PSTX720-600-70
Tipo de produto	Inicialização suave
Série	PSTX
Tensão operacional nominal (circuito principal)	208–600 V CA
Corrente operacional nominal (em linha)	720 A
Corrente operacional nominal (em delta interno)	1247 A
Potência nominal (em linha, 400 V)	400 kW
Potência nominal (em delta interno, 400 V)	710 kW
Tensão nominal de alimentação de controle (Us)	100–250 V CA, 50/60 Hz
Tensão nominal do circuito de controle (Uc)	24 V CC
Tensão de isolamento nominal (Ui)	600 V (para modelos -600)
Tensão de impulso nominal (Uimp)	6 kV
Frequência nominal	50/60 Hz
Capacidade inicial	4 × Ie por 10 segundos
Tempo de rampa	1–120 segundos
Tensão inicial	10–99%
Limite atual	1,5–7,5 × Ie
Proteção integrada contra sobrecarga	Sim, ajustável
Comunicação	Modbus RTU integrado; módulos Anybus opcionais para Profinet, Profibus, Modbus TCP e EtherNet/IP.
Saída analógica	0–10 V / 0–20 mA / 4–20 mA
Grau de proteção	IP00 (circuito principal)
Temperatura de operação	-25 a +60 °C
Temperatura de armazenamento	-40 a +70 °C
Dimensões (L × A × P)	435 × 493 × 368 mm
Peso líquido	46,2 kg
País de origem	China

Principais vantagens

1. Sistema de bypass integrado para economia de energia

O PSTX720-600-70 inclui um bypass integrado que se fecha automaticamente após o motor atingir a velocidade máxima. Isso desvia o fluxo dos tiristores durante a operação normal, eliminando suas perdas de energia e reduzindo a geração de calor no gabinete. O resultado é um menor consumo de energia e uma vida útil mais longa do soft starter. .

2. Controle avançado de torque para aplicações de bombas

ABB controle de torque A tecnologia, desenvolvida em colaboração com fabricantes de bombas, garante o controle ideal do motor durante a partida e a parada. Isso é particularmente importante para aplicações de bombeamento, onde elimina o golpe de aríete e os picos de pressão que podem danificar tubulações e válvulas. .

3. Conexão Delta Interna para Motores de Alta Potência

O softstarter suporta conexão interna delta, permitindo controlar motores com potências nominais de até 710 kW a 400 V — superando em muito a capacidade em linha de 400 kW. Essa configuração permite o uso de um soft starter menor para uma determinada potência do motor, reduzindo custos e espaço no painel. .

4. Pacote de Proteção Abrangente

A proteção eletrônica contra sobrecarga integrada é ajustável para diferentes classes de disparo (10, 20, 30) para aplicações normais e pesadas. Proteções adicionais incluem:

Inversão de fase e desequilíbrio de corrente
Sobretensão/subtensão
Falha de aterramento
Rotor travado
Motor sob carga
Entradas para sensores térmicos PTC/PT100

5. Opções de comunicação flexíveis

Padrão Modbus RTU A comunicação é integrada, enquanto a opção está disponível. Módulos Anybus Permite a integração com Profinet, Profibus, Modbus TCP, EtherNet/IP e outros protocolos importantes. Isso torna o PSTX720-600-70 adequado tanto para sistemas de controle de motores autônomos quanto em rede. .

6. Interface amigável ao usuário

O destacável exibição gráfica completa Com classificação IP66, fornece informações em texto nítido em 15 idiomas, simplificando a configuração e a operação. Relógio em tempo real, registro de eventos e configurações de segurança (senha do teclado) são recursos padrão. .

Aplicações

O ABB PSTX720-600-70 é utilizado em uma ampla gama de aplicações de controle de motores industriais:

Área de aplicação	Descrição
Bombas centrífugas	Partida e parada suaves com controle de torque para eliminar o golpe de aríete.
Compressores	Aceleração controlada para reduzir o estresse mecânico e os picos de demanda elétrica.
Correias transportadoras	Partida suave para sistemas de movimentação de materiais para evitar deslizamento da correia e danos ao produto.
Elevadores e escadas rolantes	Aceleração e desaceleração suaves para maior conforto dos passageiros.
Hélices de proa	Controle de propulsão marítima com requisitos de alto torque de partida
Ventiladores e sopradores	Redução do desgaste mecânico e do estresse elétrico em cargas de alta inércia.
Água e Esgoto	Controle de bombas em estações de tratamento e sistemas de distribuição

Modelos recomendados e produtos relacionados

Número da peça	Modelo	Descrição	Diferença fundamental
1SFA898118R7000	PSTX720-600-70	720 A, bobina de 208–600 V CA, 100–250 V CA	Este item
1SFA898218R7000	PSTX720-690-70	720 A, bobina de 208–690 V CA, 100–250 V CA	Classificação de tensão mais alta (690 V)
PSTX840-600-70	PSTX840-600-70	840 A, 208–600 V CA	Classificação atual mais alta
PSTX570-600-70	PSTX570-600-70	570 A, 208–600 V CA	Classificação atual inferior
PSTX470-600-70	PSTX470-600-70	470 A, 208–600 V CA	Classificação atual inferior

Observação: O PSTX720-600-70 é classificado para tensão de circuito principal de 208–600 V CA. Para aplicações que exigem até 690 V CA, selecione o PSTX720-690-70 variante .

O que está incluído

1 × ABB PSTX720-600-70 Softstarter (1SFA898118R7000)

Nota: O contator de bypass externo (se necessário), o contator de linha, os fusíveis/disjuntores e os módulos de comunicação são vendidos separadamente.

Por que comprar conosco?

Novo e original – Produto genuíno da ABB
Em estoque – Pronto para envio no mesmo dia ou no próximo dia útil
Totalmente testado – Cada unidade foi verificada quanto à funcionalidade.
Garantia incluída Compre com confiança
Suporte técnico – Assistência para inscrição disponível

Perguntas frequentes (FAQ)

Q1: O que é o ABB 1SFA898118R7000?

É um PSTX720-600-70 Softstarter da série PSTX da ABB, classificado em 720 A para conexão em linha com uma faixa de tensão do circuito principal de 208–600 V CAÉ utilizado para o arranque e paragem controlados de motores trifásicos de médio a grande porte. .

Q2: Qual é a diferença entre o PSTX720-600-70 e o PSTX720-690-70?

O -600-70 A variante é classificada para 208–600 V CA tensão do circuito principal. O -690-70 A variante é classificada para 208–690 V CA e possui uma tensão de isolamento mais alta (690 V vs 600 V). Selecione o -690-70 para aplicações acima de 600 V. .

Q3: Qual é a corrente nominal e a potência deste soft starter?

A corrente operacional nominal é 720 A Para conexão em linha. As classificações de potência são:

200 kW a 230 V
400 kW a 400 V
500 kW a 500 V

Para conexão delta interna, as classificações aumentam para 355 kW a 230 V e 710 kW a 400 V .

Q4: Qual é a tensão de controle para este soft starter?

A tensão de alimentação de controle (Us) é 100–250 V CA, 50/60 HzA tensão do circuito de controle (Uc) é 24 V CC .

Q5: O PSTX720-600-70 possui um bypass integrado?

Sim. Possui um bypass integrado que se ativa após a partida do motor, reduzindo o consumo de energia e a geração de calor. .

Q6: Quais protocolos de comunicação são suportados?

Modbus RTU Está incluído de série. Opcional Módulos Anybus Habilitar Profinet, Profibus, Modbus TCP, EtherNet/IP, EtherCAT, DeviceNet, CANopen e BACnet. .

Q7: Qual é a capacidade inicial?

O soft starter consegue lidar com 4 × Ie por 10 segundos na corrente nominal máxima .

Q8: Quais são as dimensões e o peso?

Aproximadamente 435 × 493 × 368 mm e 46,2 kg peso líquido .

Q9: Possui proteção eletrônica contra sobrecarga?

Sim. A proteção eletrônica contra sobrecarga integrada é ajustável para diferentes classes de disparo (10, 20, 30) para aplicações de serviço normal e pesado. .

Q10: Pode ser usado com conexão delta interna?

Sim. O PSTX720-600-70 suporta ambos. em linha e delta interno conexão. Na configuração delta interna, a corrente operacional nominal aumenta para 1247 A e as classificações de potência aumentam significativamente .

Q11: Qual é a faixa de temperatura de operação?

O soft starter opera a partir de -25°C a +60°C .

Q12: Este produto é genuíno da ABB?

Sim. Isto é um novo e original Produto ABB com número de catálogo 1SFA898118R7000.
