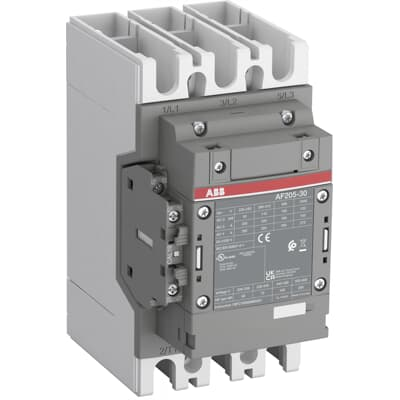

Contator ABB 1SFL527002R1311 AF205-30-11-13

Principais características

• Tensão da bobina universal – 100–250 V CA/CC, uma bobina abrange múltiplas tensões de controle sem alterações.

• Proteção contra surtos integrada – Não são necessários supressores de surto adicionais.

• Configuração de 3 polos – 3 contatos principais NA (normalmente abertos), projetados para controle de motores trifásicos.

• Contatos auxiliares pré-montados – 1 NA + 1 NF incluídos como padrão

• Design de bloco compacto – Otimiza o espaço para montagem em painel.

• Barras do circuito principal – Conexões confiáveis ​​de alta corrente

• Bobina controlada eletronicamente – Reduz a corrente de pico, minimiza o ruído e prolonga a vida útil da bobina.

• Conformidade de contato espelhado – O contato auxiliar NF integrado é um contato espelhado conforme o Anexo F da norma IEC 60947-4-1.

Parâmetros técnicos

Principais vantagens

1. Tecnologia de bobina universal

O AF205-30-11-13 apresenta a inovadora interface eletrônica multibobina da ABB. Uma única bobina cobre toda a faixa de operação. 100–250 V CA/CC Controle da faixa de tensão, eliminando a necessidade de manter em estoque várias variantes de bobina para diferentes tensões de alimentação. Isso simplifica o gerenciamento de estoque e garante a compatibilidade em instalações globais. .

2. Proteção contra surtos integrada

Ao contrário dos contatores convencionais que exigem dispositivos externos de supressão de surtos, o AF205 inclui proteção contra surtos integradaIsso reduz a complexidade da fiação, economiza espaço no painel e elimina um ponto adicional de falha potencial no circuito de controle. .

3. Alta capacidade de comutação

Com um Potência nominal de 110 kW AC-3 a 400 V e 205 Uma corrente operacionalO AF205-30-11-13 é ideal para aplicações exigentes de controle de motores. A corrente térmica convencional de 350 A oferece ampla margem para operação contínua. .

4. Design robusto e confiável

Os contatores da série AF são projetados para ambientes industriais com uma faixa de temperatura operacional de -40°C a +70°COs contatos auxiliares com ligação mecânica estão em conformidade com o Anexo L da norma IEC 60947-5-1, e os contatos espelhados NF estão em conformidade com o Anexo F da norma IEC 60947-4-1 para aplicações de segurança. .

5. Bobina controlada eletronicamente

A tecnologia AF da ABB utiliza bobinas controladas eletronicamente que reduzem drasticamente a corrente de partida, minimizam o ruído e prolongam a vida útil da bobina em comparação com os contatores CA convencionais. O resultado é um painel mais silencioso, com funcionamento mais frio e menor necessidade de manutenção. .

6. Montagem e extensão flexíveis

O design compacto do bloco permite a montagem em trilho DIN e em painel. O contator pode ser facilmente expandido com blocos de contato auxiliares adicionais e uma ampla gama de acessórios. .

Aplicações

O ABB AF205-30-11-13 é utilizado em uma ampla gama de aplicações de controle industrial:

Modelos recomendados e produtos relacionados

O que está incluído

• 1 × Contator ABB 1SFL527002R1311 AF205-30-11-13 (com 1 contato auxiliar NA + 1 contato auxiliar NF pré-montado)

Observação: Blocos de contato auxiliares adicionais, relés de sobrecarga e acessórios de montagem são vendidos separadamente.

Por que comprar conosco?

• Novo e original – Produto genuíno da ABB

• Em estoque – Pronto para envio no mesmo dia ou no próximo dia útil

• Totalmente testado – Cada unidade foi verificada quanto à funcionalidade.

• Garantia incluída Compre com confiança

• Suporte técnico – Assistência para inscrição disponível

Perguntas frequentes (FAQ)

Q1: O que é o ABB 1SFL527002R1311?

Trata-se de um contator tripolar da série AF205 para controle de circuitos de potência de até 1000 V IEC. Possui bobina universal de 100–250 V CA/CC e é utilizado principalmente para controle de motores trifásicos de até 110 kW. .

Q2: O que significa o número do modelo AF205-30-11-13?

AF205 = Série AF, tamanho 205; 30 = 3 contatos NA principais, 0 NF; 11 = 1 auxiliar NA, 1 auxiliar NF; 13 = código da bobina para 100–250 V CA/CC .

Q3: Qual é a faixa de tensão da bobina?

A bobina aceita 100–250 V CA/CC, 50/60 HzUma bobina cobre toda essa faixa sem alterações. .

Q4: Quantos contatos principais este contator possui?

Tem 3 contatos principais NA (Normalmente Abertos) para comutação de energia trifásica .

Q5: Vem com contatos auxiliares?

Sim. Esta variante inclui 1 contato auxiliar pré-montado NA + 1 contato auxiliar NF (11 no código do modelo) .

Q6: Qual é a potência nominal deste contator?

É classificado como 110 kW a 400 V CA-3 (carga do motor) e 350 A AC-1 (carga resistiva) .

Q7: O contator possui proteção contra surtos integrada?

Sim. Os contatores da série AF incluem proteção contra surtos integrada e não requerem supressores de surto adicionais. .

Q8: Quais são as dimensões e o peso?

Aproximadamente 105 × 196 × 152 mm e 2,4 kg .

Q9: Qual é a faixa de temperatura de operação?

O contator opera a partir de -40°C a +70°C, adequado para ambientes industriais severos .

Q10: Quais normas este contratante cumpre?

Está em conformidade com IEC, UL, CSA, CE e RoHS Atende aos padrões. Possui certificação UL nº E36588 e CSA nº LR19700. .

Q11: Posso usar este contator para cargas CC?

Sim, o AF205 é classificado para cargas DC-1 e DC-3. Consulte a documentação técnica para obter as classificações DC específicas na sua tensão de operação.

Q12: Este produto é genuíno da ABB?

Sim. Isto é um novo e original Contator ABB com número de catálogo 1SFL527002R1311
