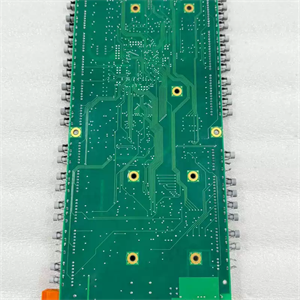

Módulo DCS ABB UF C718 AE101 HIEE300936R0101

Descrição dos produtos

Principais características e vantagens

• Interface de Processamento de Sinal CríticoA principal característica do módulo é seu papel como o Interface do circuito principalO circuito realiza condicionamento rápido de sinais e distribuição de sinais de gate entre o estágio de potência e a eletrônica de controle. Ele gerencia gates, estados e linhas de falha com segurança, garantindo temporização precisa e proteção de hardware em seus barramentos de interface. .

• Compatibilidade com múltiplos sistemasA placa é uma peça de reposição direta para Inversores de frequência CA de média tensão ABB ACS 1000 e também é amplamente utilizado em Plataformas de controle de energia AC 800PEC e Sistemas de excitação do gerador UNITROL 6000Ele gerencia o controle de pulsos de disparo de tiristores e o processamento de feedback de tensão-corrente para equipamentos de conversão de energia. .

• Proteção ambiental robustaA placa de circuito impresso apresenta tratamento de revestimento conformal Resistente à poeira, umidade e interferência eletromagnética severa em usinas de energia e ambientes industriais. Projetado para operação estável a longo prazo em condições extremas. .

• Substituição e evolução de sistemas legadosO HIEE300936R0101 substitui revisões de placas mais antigas, incluindo: EE300936R0101, HIEE300936R0001 e EE300936R0001, proporcionando um caminho de atualização claro para a manutenção das instalações de unidades existentes. .

Aplicações típicas

O UF C718 AE101 é utilizado como componente crítico em sistemas de acionamento e excitação de média tensão da ABB:

• Inversores de média tensão ACS 1000Interfaceamento do circuito principal para centros de controle de motores industriais que exigem conversão de energia de alta confiabilidade.

• Sistemas de excitação UNITROL 6000Distribuição do sinal de porta e processamento de realimentação de tensão/corrente para controle de excitação do gerador.

• Controle de potência AC 800PECCamada de interface para aplicações de eletrônica de potência que exigem controle de comutação preciso em nível de microssegundos.

Perguntas frequentes (FAQ)

Q1: Qual é a função principal do UF C718 AE101 HIEE300936R0101?
A: Trata-se de uma placa de interface de circuito principal que fornece condicionamento de sinal, distribuição de sinal de gate, controle de pulso de disparo de tiristores e processamento de sinal de feedback de tensão/corrente para sistemas de acionamento e excitação da ABB. .

P2: Com quais sistemas de acionamento da ABB esta placa é compatível?
A: É designada como peça de reposição direta para Inversores de frequência CA de média tensão ABB ACS 1000 e também é usado em AC 800PEC e UNITROL 6000 plataformas .

Q3: Qual versão do software EPLD está pré-instalada nesta placa?
A: A placa vem pré-instalada com a versão padrão do software EPLD. MSEE5110 (código: 3BHE006667R0004). Versões anteriores podem ser encomendadas separadamente, se necessário. .

Q4: A versão legada do EPLD MSEE4610 é compatível com todas as placas AMC?
A: Não. A versão anterior, MSEE4610, é compatível apenas com Versão do software da placa AMC-3: MSOC2130. Isso é não compatível com as versões de software da placa AMC MSOC3XXX e MSOH4XXX .

Q5: Quais são as principais precauções de instalação?
A: Certifique-se de que a unidade esteja completamente desligada e que os capacitores de alta tensão estejam descarregados antes da instalação. Use Proteção ESD (Pulseira de aterramento) ao manusear a placa. Verifique se todos os conectores estão livres de partículas e encaixados corretamente no chassi. .

Q6: Este produto ainda está disponível?
A: Sim, está listado como Em estoque de diversos fornecedores de automação industrial com garantia de 12 meses .

Modelos recomendados e produtos relacionados

O UF C718 AE101 faz parte da família de placas de interface de inversores da ABB. Abaixo estão os modelos e componentes relacionados:

Como escolher o modelo certo

• Para manutenção do inversor ACS 1000: O HIEE300936R0101 (UF C718 AE101) é a substituição atualmente recomendada com o software EPLD mais recente. .

• Para sistemas legados com placas AMC mais antigasVerifique a compatibilidade do EPLD. A versão padrão do MSEE5110 pode exigir verificação em relação à versão específica do software da sua placa AMC. .
