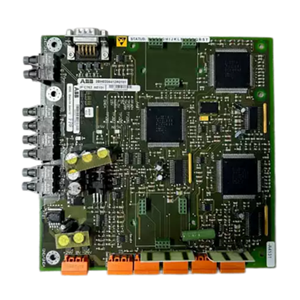

Módulo DCS ABB UF C762 AE101 3BHE006412R0101

Parâmetros-chave

Principais características e vantagens

• Capacidade de processamento de sinal CVMIA principal característica do módulo é seu papel como um Placa CVMI (Interface de Medição de Tensão do Conversor)Responsável pela aquisição, condicionamento e interfaceamento de sinais de tensão para aplicações de inversores de média/alta potência da ABB. Garante monitoramento preciso da tensão e feedback do sistema para uma operação segura e eficiente do conversor/inversor..

• Controle de alta precisão e resposta rápidaCom precisão de controle atingindo ±0,1% a ±0,2% FSO módulo permite o controle preciso da velocidade, posição e torque do servomotor. Um processador quad-core suporta a Ciclo de medição e controle de 0,5 segundosAdequado para ajuste dinâmico de bombas, ventiladores e compressores..

• Flexibilidade de comunicação multiprotocoloO módulo suporta uma ampla gama de protocolos de comunicação industrial, incluindo: PROFIBUS, PROFINET, EtherCAT, Modbus RTU/TCP e EthernetO EtherCAT de porta dupla permite topologias de rede redundantes, enquanto o PROFIBUS suporta até 125 nós por segmento para sistemas de automação de grande escala..

• Design robusto para ambientes hostisConstruído para oferecer confiabilidade industrial, o módulo opera a partir de -25°C a +70°CResiste a vibrações de até 5g e possui um MTBF de 350.000 horas. O isolamento galvânico integrado protege contra interferências elétricas, e os conectores modulares permitem uma manutenção eficiente..

Aplicações típicas

O UF C762 AE101 é amplamente utilizado em aplicações de automação industrial e eletrônica de potência:

• Controle do sistema de acionamentoMedição de tensão e processamento de sinais em sistemas de acionamento ABB ACS800/ACS880

• Controle de ServomotorControle de velocidade, posição e torque para robótica, máquinas-ferramenta CNC e linhas de montagem automatizadas.

• Automação de ProcessosMonitoramento de temperatura, pressão e vazão em instalações químicas, petrolíferas e de geração de energia.

• Indústria pesadaAplicações em siderúrgicas, fábricas de produtos químicos e sincronização de transportadores.

Perguntas frequentes (FAQ)

Q1: Qual é a função principal do UF C762 AE101?
A: Trata-se de uma placa CVMI (Interface de Medição de Tensão do Conversor) que mede e condiciona os sinais de tensão do conversor, enviando-os em seguida para a lógica de controle do sistema. Ela também é utilizada como controlador servo para o controle preciso de motores em sistemas de acionamento da ABB..

P2: Com quais sistemas de acionamento da ABB este módulo é compatível?
A: É comumente usado com ABB ACS800 e ACS880 Sistemas de acionamento e determinadas plataformas DCS. Integra-se com controladores ABB AC800M e módulos de interface de robôs DSQC para soluções de sistema completas..

P3: Esta placa requer calibração após a instalação?
A: Não. O quadro é calibrado de fábricaNo entanto, recomenda-se realizar uma verificação no local durante o comissionamento para garantir o funcionamento correto..

Q4: O que devo verificar se a placa apresentar uma falha (LED vermelho) após a instalação?
A: Primeiro, verifique se a placa está inserida no slot correto. Em seguida, leia o código de falha através do terminal de manutenção do sistema. Se a falha indicar “Perda de Comunicação”, verifique se os pinos do conector do slot estão tortos ou com mau contato..

Q5: Esta placa pode ser reparada no local?
A: Não. A lógica interna e os componentes da placa são altamente integrados, e Reparos por soldagem no local não são recomendados.Caso seja confirmado o defeito, recomenda-se a substituição por uma peça sobressalente genuína para garantir a segurança do sistema..

Q6: Qual é a diferença entre a placa CVMI e um controlador de servo padrão?
A: O Conselho CVMI especificamente lida com medição de tensão e condicionamento de sinal Para aplicações de conversão. Um controlador servo Concentra-se no controle da velocidade, posição e torque do motor. Algumas fontes descrevem este módulo como desempenhando ambas as funções, dependendo da configuração do sistema..

Q7: Quais são as principais precauções de instalação?
A: Sempre Desconecte a alimentação do sistema. e certifique-se de que os capacitores internos estejam descarregados antes da instalação. Use um pulseira antiestática Ao manusear a placa, certifique-se de que ela esteja firmemente encaixada no conector do backplane e que o aterramento esteja devidamente estabelecido para minimizar ruídos de modo comum..

Modelos recomendados e produtos relacionados

O UF C762 AE101 faz parte da família de módulos de controle de inversores da ABB. Abaixo estão os modelos e componentes relacionados:

Como escolher o modelo certo

• Para manutenção do sistema de acionamento ABB: O UF C762 AE101 (3BHE006412R0101) A placa CVMI correta para medição de tensão e processamento de sinal em aplicações de acionamento ACS800/ACS880 é indicada..

• Para integração completa do sistema: Combine com Controladores AC800M e Módulos de interface do robô DSQC para soluções de automação abrangentes.

• Para atualizações do sistemaConsidere as plataformas de acionamento mais recentes da ABB para obter funcionalidade aprimorada e suporte a longo prazo.
