Beckhoff EL2535-0002 PWM Output Terminal, 2 Channels, 24V 2A, EtherCAT.

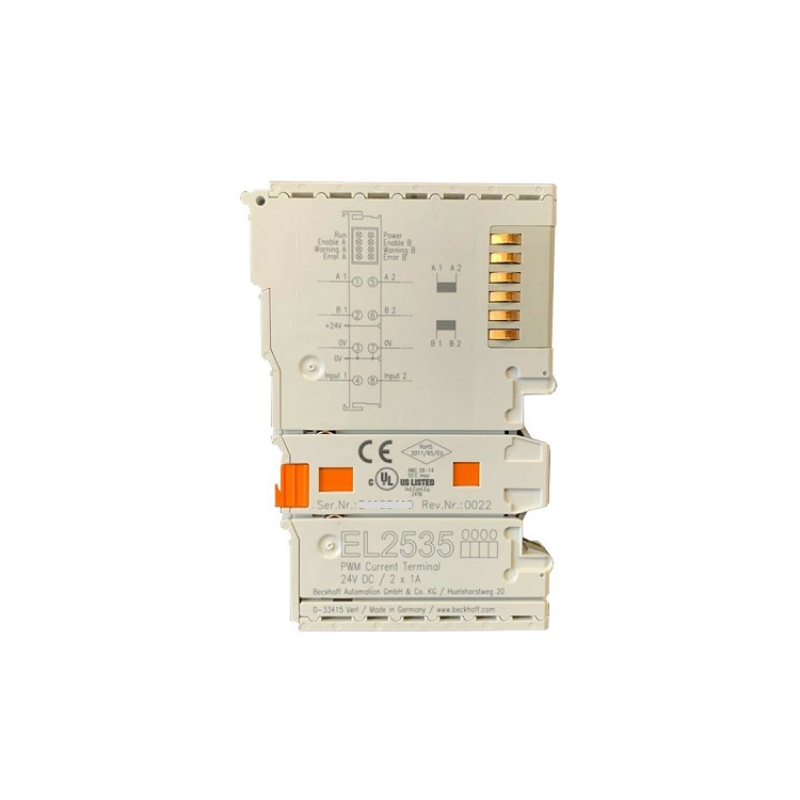

Beckhoff EL2535-0002 output module, mounted on a DIN rail, for use with an EtherCAT coupler.

Terminal de saída Beckhoff EL2535-0002

Os terminais de saída EL2535-0002 são especialmente projetados para o controle preciso de válvulas proporcionais de bobina simples e dupla, bem como válvulas solenoides proporcionais. Eles regulam a corrente de saída por meio de modulação por largura de pulso (PWM) da tensão de alimentação e são isolados eletricamente do barramento EtherCAT. Os valores de corrente (de 0 à corrente máxima de saída) são especificados pelo dispositivo de automação por meio de um valor de 16 bits. Os estágios de saída são protegidos contra sobrecarga e curto-circuito. Cada terminal de corrente por largura de pulso EtherCAT contém dois canais, cujo estado do sinal é indicado por LEDs. Os diodos emissores de luz simplificam o diagnóstico local, exibindo falhas típicas de carga e fiação.

  • Item nº :

    EL2535-0002

  • Pedido (MOQ) :

    1

  • Pagamento :

    EXW

  • Origem do produto :

    Germany

  • Porto de embarque :

    Wuhan, Hubei, China

  • Tempo de espera :

    3-5 days

  • Peso :

    0.5kg

  • Visão geral do produto: Terminal de saída Beckhoff EL2535-0002

    O Beckhoff EL2535-0002 é um terminal EtherCAT de 2 canais com saída PWM e controle de corrente, especialmente projetado para o controle preciso de válvulas proporcionais de bobina simples e dupla, bem como válvulas solenoides proporcionais. Sua função principal é regular a corrente de saída por meio da modulação por largura de pulso (PWM) da tensão de alimentação, convertendo o valor de ponto de ajuste de 16 bits do dispositivo de automação em uma saída de corrente correspondente.



    Marca: Beckhoff

    Número do modelo: EL2535-0002

    Condição: 100% novo e original

    Prazo de entrega: 3 a 5 dias



    Garantia: 1 ano



    Especificações principais

    ItemEspecificações / Recursos
    Número de saídas2 saídas PWM com estágio de saída push-pull
    Tipo de saídaControlado por corrente através de modulação por largura de pulso
    Tensão Nominal24 V CC (-15% / +20%)
    Corrente máxima de saída±2 A por canal
    Plataforma de sistemaSistema de E/S EtherCAT da Beckhoff
    Frequência do clock PWM30 kHz padrão
    Resolução10 bits
    Tipo de cargaCargas indutivas > 1 mH
    Corrente de curto-circuitotípico. < 4 A
    DiagnósticoO estado do sinal é indicado por LEDs, exibindo falhas típicas de carga e fiação.

    Principais características e vantagens

    • Controle preciso de válvulas proporcionaisA característica mais marcante do módulo é a sua saída PWM controlada por corrente, que foi especialmente projetado para a regulação precisa de válvulas proporcionais e válvulas solenoides proporcionais. Isso garante um controle preciso da corrente, independentemente das variações de carga.

    • Capacidades de proteção e diagnósticoOs estágios de saída são: Protegido contra sobrecarga e curto-circuito Os LEDs integrados simplificam o diagnóstico local, exibindo falhas típicas de carga e fiação. O terminal também possui proteção contra inversão de polaridade para operação segura. .

    • Design industrial robustoO módulo apresenta isolamento elétrico de 500 V (E-bus/potencial de campo), uma caixa compacta de 12 mm e classificação de proteção IP20. Ele opera de forma confiável dentro de uma faixa de temperatura de 0…+55 °C e possui diversas aprovações internacionais, incluindo CE, UL, ATEX, IECEx e cFMus para locais perigosos. .

    Aplicações típicas

    O EL2535-0002 é amplamente utilizado em aplicações de controle hidráulico e pneumático que exigem acionamento preciso de válvulas proporcionais, tais como:

    • Sistemas hidráulicosControle de válvulas proporcionais para controle de pressão, vazão e direção.

    • Sistemas PneumáticosAcionamento de válvulas solenoides proporcionais para controle preciso de posição ou velocidade.

    • Máquinas industriaisIntegração em embalagens, têxteis e máquinas-ferramenta que exigem controle de válvulas semelhante ao analógico.

    Detalhes do indicador LED e diagnóstico



    Indicador LEDCorDescrição do status
    LED de sinalização (por canal)Verde/VermelhoIndica o estado do sinal; simplifica o diagnóstico local, exibindo falhas típicas de carga e fiação.

    Características de proteção:

    • Proteção contra sobrecarga: Os estágios de saída são protegidos contra sobrecarga.

    • Proteção contra curto-circuito: Os estágios de saída são protegidos contra curto-circuito.

    • Proteção contra inversão de polaridade: Sim

    Produtos recomendados – Componentes do sistema

    Os seguintes produtos são comumente usados ​​em conjunto com o EL2535-0002 em um sistema de E/S EtherCAT da Beckhoff:





    ProdutoModeloDescrição
    Acoplador EtherCAT (100BASE-TX)EK1100Conecta terminais EtherCAT a uma rede EtherCAT 100BASE-TX; 2 interfaces de barramento RJ45.
    Terminal de alimentação de energiaEL9410Fornece corrente adicional ao barramento elétrico quando necessário.
    Terminal RodoviárioEL9011Termina o E-bus no final da estação.
    Cabo Ethernet/EtherCAT (Fixo)ZB9010Cabo Ethernet/EtherCAT industrial, CAT5e, 4 fios
    Cabo Ethernet/EtherCAT (Drag-chain)ZB9020Cabo Ethernet/EtherCAT industrial, CAT5e, adequado para flexão contínua.
    Conector RJ45ZS1090-0003Conector RJ45, 4 pinos, IP20, para montagem em campo.
