Novo módulo de interface de comunicação PROFIBUS DP-V1 ABB CI854BK01 3BSE069449R1

Novo módulo de interface de comunicação PROFIBUS DP-V1 ABB CI854BK01 3BSE069449R1

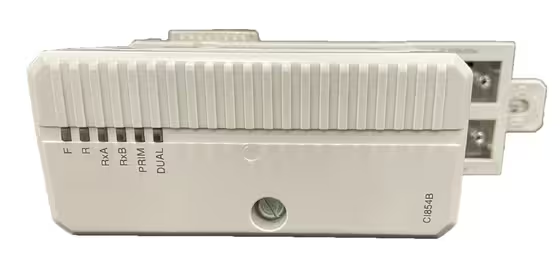

O ABB CI854BK01 3BSE069449R1é um Módulo de interface de comunicação PROFIBUS DP-V1 projetado para o Família de controladores AC 800M dentro do Sistema 800xA Sistema de controle distribuído. Ele serve como a principal interface entre o controlador e os dispositivos de campo PROFIBUS, permitindo a troca de dados em alta velocidade com estações de E/S remotas, transmissores inteligentes, inversores de frequência e posicionadores de válvulas.

  • Item nº :

    3BSE069449R1 CI854BK01

  • Pedido (MOQ) :

    1 Piece

  • Pagamento :

    EXW

  • Origem do produto :

    Sweden

  • Porto de embarque :

    Wuhan

  • Tempo de espera :

    3~5 days

  • Peso :

    3kg

  • Detalhes do produto



    EspecificaçãoDescrição
    FabricanteABB
    ModeloCI854BK01
    Número do artigo3BSE069449R1
    Família de produtosAC 800M / Sistema 800xA
    Tipo de produtoMódulo de interface de comunicação PROFIBUS DP-V1
    Protocolo de comunicaçãoPROFIBUS DP / DP-V1 (Classe 1 e 2)
    Taxa de transmissão9,6 kbit/s a 12 Mbit/s (detecção automática)
    Número de canais2 (portas PROFIBUS independentes)
    Interface física2 conectores DB9 fêmea (RS-485)
    Número máximo de nós por segmento32 nós (sem repetidor); até 125 com repetidores.
    Redundância de linhaSim (configuração de porta dupla)
    Redundância principalSim (com o segundo módulo CI854B)
    Troca a quenteSim (substituição online sem desligamento do sistema)
    Fonte de energia24V CC via barramento CEX (não requer alimentação externa)
    Consumo atualTip. 190 mA, Máx. 240 mA
    Dissipação de energiaTip. 4,6 W
    Temperatura de operação0°C a +55°C (algumas fontes indicam +5°C a +55°C)
    Temperatura de armazenamento-40°C a +70°C
    Classe de proteçãoIP20
    Proteção contra corrosãoRevestimento conformal ISA 71.04 G3
    Dimensões (L x A x P)59 mm x 185 mm x 127,5 mm
    Peso (incluindo a base)Aproximadamente 0,7 kg
    Placa de baseTP854 (incluído no kit K01)
    CertificaçõesCE, UL, RoHS, REEE; Marítimo (ABS, BV, DNV-GL, LR)
    País de origemSuécia

    Conteúdo do kit (CI854BK01):

    • 1 x Módulo de Interface de Comunicação CI854B

    • 1 x Placa de base TP854

    Recomendações de modelos de produtos relacionados



    ModeloDescriçãoAplicação típica
    CI854BK01 (este modelo)Interface PROFIBUS DP-V1, porta dupla, redundanteIntegração PROFIBUS DP padrão com redundância
    CI854AK01Versão anterior da série CI854Substituição de sistemas legados
    CI853K01Interface de comunicação COMLI e MODBUS RTUAplicações do protocolo serial
    CI855K01Interface de comunicação ABB MasterBus 300Integração de rede MasterBus 300
    CI856K01Interface de comunicação de E/S ABB S100Conectividade do sistema de E/S S100
    CI867K01Interface de comunicação MODBUS TCPIntegração Modbus baseada em Ethernet
    CI871K01Interface de comunicação PROFINET IOintegração de dispositivos PROFINET
    TP854Placa de base para CI854BBase de montagem de substituição
    BC810K02Unidade de interconexão CEX-BusSegmentação e redundância do barramento CEX

    Pagamento e entrega

    Perguntas frequentes

    Q1: Qual é a função principal do CI854BK01?

    O CI854BK01 é um Módulo de interface de comunicação PROFIBUS DP-V1 que conecta o controlador AC 800M aos dispositivos de campo PROFIBUS. Ele atua como um mestre (Classe 1 e Classe 2) Na rede PROFIBUS, gerencia a troca de dados com estações de E/S remotas, transmissores inteligentes, inversores de frequência e outros dispositivos compatíveis com PROFIBUS. .

    P2: O CI854BK01 suporta redundância?

    Sim. O módulo suporta dois níveis de redundância:

    • Redundância de linhaAs duas portas PROFIBUS podem ser conectadas a rotas de cabos separadas. Se um cabo falhar, a comunicação alterna automaticamente para a linha de backup. .

    • Redundância principalDois módulos CI854B podem ser configurados como um par mestre redundante. Combinado com a redundância da CPU e a redundância do barramento CEX (via BC810), isso cria uma arquitetura de comunicação totalmente redundante. .

    P3: O módulo pode ser substituído com o sistema em funcionamento?

    Sim. O CI854BK01 suporta capacidade de troca a quente, permitindo a substituição do módulo sem interromper a operação do controlador ou a comunicação PROFIBUS. A configuração é armazenada no controlador e é recarregada automaticamente quando um módulo de substituição é inserido. .

    Q4: Quantos nós PROFIBUS podem ser conectados a este módulo?

    Cada segmento PROFIBUS suporta até 32 nós (incluindo o mestre) sem um repetidor. Com repetidores, a rede pode ser expandida para suportar até 125 nós .

    Q5: Quais são as causas comuns de falhas de comunicação PROFIBUS com este módulo?

    As causas comuns incluem:

    • Resistores de terminação ausentes – Certifique-se de que terminadores ativos de 120 Ω estejam instalados em ambas as extremidades físicas do segmento PROFIBUS.

    • Taxa de transmissão ou configuração de endereço incorretas – Verifique se as configurações no Control Builder correspondem à configuração real do dispositivo.

    • Problemas com a fonte de alimentação do barramento CEX – Verifique se a placa de circuito impresso está fornecendo 24 V CC; os indicadores LED devem mostrar os status PWR e RUN.

    • Problemas de blindagem/aterramento de cabos – Certifique-se de que a blindagem do cabo PROFIBUS esteja devidamente terminada no ponto de entrada do gabinete.
