O ABB BC810K02 3BSE031155R1é um Kit de unidade de interconexão CEX-Bus projetado para o Família de controladores AC 800M dentro do Sistema 800xA Sistema de controle distribuído.O kit suporta configurações de CPU totalmente redundantes Com capacidade de troca a quente, permitindo a substituição online das placas base da CPU sem interromper o tráfego do barramento CEX.
Item nº :
BC810K02 3BSE031155R1Pedido (MOQ) :
1 PiecePagamento :
EXWOrigem do produto :
SwedenPorto de embarque :
WuhanTempo de espera :
3~5 daysPeso :
3kg| Especificação | Descrição |
|---|---|
| Fabricante | ABB |
| Modelo | BC810K02 |
| Número do artigo | 3BSE031155R1 |
| Família de produtos | AC 800M / Sistema 800xA |
| Tipo de produto | Kit de unidade de interconexão CEX-Bus |
| Função | Segmentação e expansão de redundância do CEX-Bus |
| Apoio em caso de demissão | Sim (configurações de CPU totalmente redundantes) |
| Troca a quente | Suportado (substituição do módulo com o rack ligado) |
| Fonte de energia | 24 V CC nominal (19,2–30 V CC) |
| Consumo de energia | 50 mA típico, 70 mA máximo a 24 V CC |
| Dissipação de energia | 1,2 W típico |
| Temperatura de operação | +5°C a +55°C (+41°F a +131°F) |
| Temperatura de armazenamento | -40°C a +70°C (-40°F a +158°F) |
| Umidade | 5% a 95% (sem condensação) |
| Classe de proteção | IP20 |
| Dimensões (L x A x P) | 59 mm x 185 mm x 127,5 mm |
| Peso (incluindo a base) | 1,5 kg (3,31 libras) |
| Certificações | CE, UL, cUL, GOST-R, ATEX (Zona 2), Marinha (ABS, BV, DNV-GL, LR) |
| CPUs compatíveis | PM857, PM861A, PM862, PM863, PM864A, PM865, PM866, PM866A, PM867, PM891 |

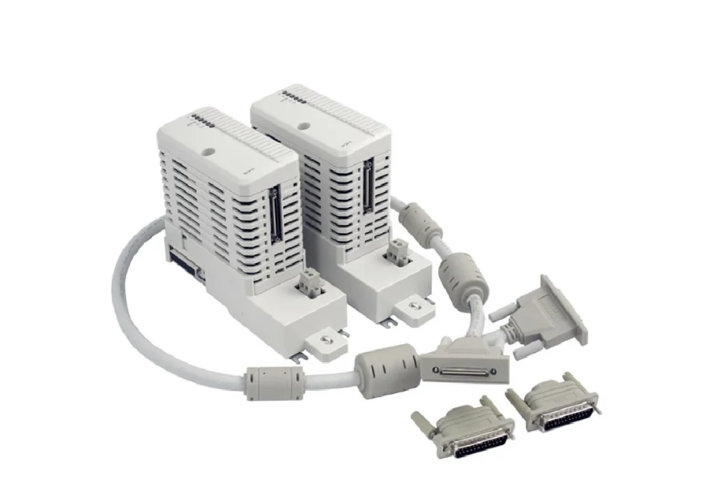

Conteúdo do kit (BC810K02):
2 unidades de interconexão BC810
2 x Placas de Base TP857
1 x Cabo de Interconexão TK851
2 x Terminadores de barramento CEX TB850
| Modelo | Descrição | Aplicação típica |
|---|---|---|
| BC810K02 (este modelo) | Kit de interconexão CEX-Bus com 2 unidades, 2 placas de base, cabo e 2 terminadores. | Configurações redundantes do barramento CEX e substituição online da CPU |
| BC810K01 | Kit de unidade de interconexão CEX-Bus simples (1 unidade, 1 placa de base, 1 cabo) | Aplicações de extensão de barramento não redundantes |
| TP857 | Placa de base para BC810 | Base de montagem de substituição |
| TK851 | Cabo de interconexão para unidades BC810 | Conectando unidades BC810 em configurações redundantes |
| TB850 | Terminador de barramento CEX | Terminação de barramento para segmentos CEX-Bus |
| PM866AK02 | Kit de CPU redundante para AC 800M | Processador complementar para configurações redundantes |
| CI854 | Interface de comunicação PROFIBUS DP | Módulo de comunicação montado no barramento CEX |
Q1: Qual é a função principal do BC810K02?
O BC810K02 é um Kit de unidade de interconexão CEX-Bus que divide o barramento de expansão de comunicação CEX-Bus em segmentos independentesEssa segmentação isola falhas, impedindo que um único módulo de comunicação defeituoso derrube toda a rede de barramento. Ela também oferece suporte configurações redundantes do barramento CEX para maior disponibilidade do sistema .
Q2: Qual é a diferença entre BC810K01 e BC810K02?
A principal diferença reside em Conteúdo do kit:
BC810K01Inclui 1 unidade BC810, 1 placa de base TP857 e 1 cabo TK851.
BC810K02Inclui 2 unidades BC810, 2 placas de base TP857, 1 cabo TK851 e 2 terminadores TB850.
O BC810K02 fornece componentes para um configuração redundante ou para conectar dois segmentos separados do barramento CEX.
P3: O BC810K02 suporta troca a quente?
Sim. O BC810K02 suporta capacidade de troca a quente, permitindo a substituição de módulos enquanto o rack de controle permanece ligado. Em sistemas totalmente redundantes com pares de CPUs primária/em espera, isso possibilita Substituição online de placas-base de CPU sem interromper o tráfego do barramento CEX. .
Q4: Quais CPUs AC 800M são compatíveis com o BC810K02?
O BC810K02 é compatível com os seguintes módulos de CPU AC 800M: PM857, PM861A, PM862, PM863, PM864A, PM865, PM866, PM866A, PM867 e PM891 .
Q5: Quais são as aplicações típicas do BC810K02?
Aplicações típicas incluem: painéis de controle DCS de usinas de energia com controladores AC 800M redundantes, petroquímica e refinaria sistemas de automação de processos de alta disponibilidade, química, celulose e papel e metalúrgica instalações de controle distribuído e sistemas SCADA de tratamento de água exigindo comunicação tolerante a falhas.
