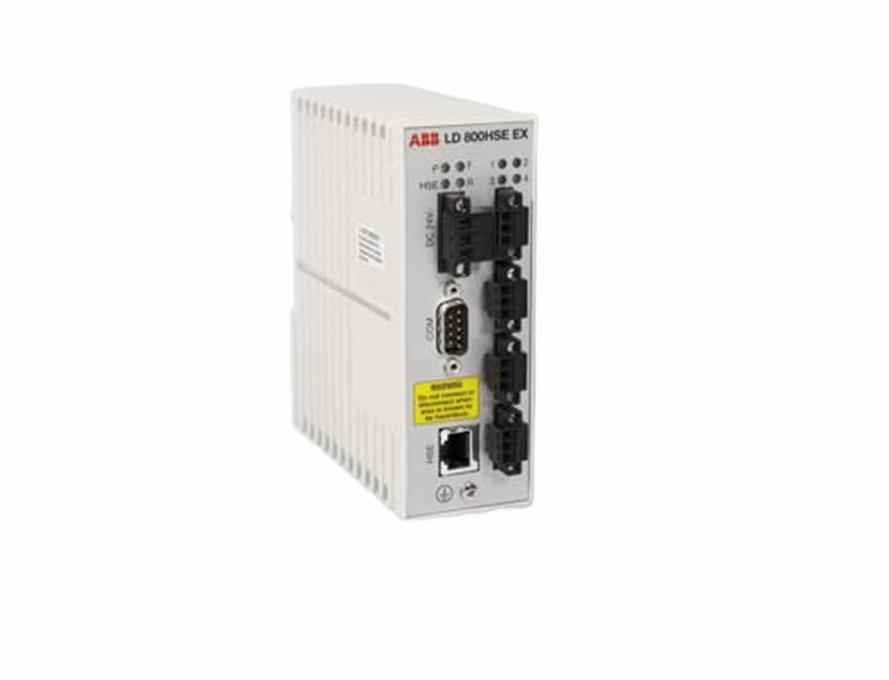

O ABB LD 810HSE EX 3BSE091722R1é um Dispositivo de ligação FOUNDATION Fieldbus Projetado para os sistemas ABB 800xA DCS e S900 I/O. Ele serve como uma ponte entre FF-HSE (Ethernet de Alta Velocidade) e FF-H1 (Foundation Fieldbus), permitindo a integração perfeita de instrumentos de campo em áreas perigosas.
Item nº :
LD 810HSE EX 3BSE091722R1Pedido (MOQ) :
1 PiecePagamento :
EXWOrigem do produto :
SwedenPorto de embarque :
WuhanTempo de espera :
3~5 daysPeso :
3kg| Especificação | Descrição |
|---|---|
| Fabricante | ABB |
| Modelo | LD 810HSE EX |
| Código do pedido | 3BSE091722R1 |
| Família de produtos | ABB 800xA DCS, E/S S900 |
| Tipo de produto | Dispositivo de ligação Fieldbus FOUNDATION (Gateway HSE-H1) |
| Perfil HSE Classe | 42c (registrado no FieldComm Group) |
| Interface HSE | 1 x RJ45, 10/100 Mbps com detecção automática |
| Interfaces H1 | 4 x FF-H1, 31,25 kbit/s, intrinsecamente seguros |
| Corrente de saída H1 | 10 mA por canal |
| Tensão do barramento H1 | 9–32 V CC (24 V recomendado) |
| Fonte de energia | 24 V CC (18–32 V CC), SELV/PELV necessário |
| Consumo de energia | Tip. 200 mA |
| Redundância | Sim, modo de espera ativa em dois dispositivos, comutação em ≤10 ms. |
| Proteção contra explosões | Ex ia IIC T4 / Ex ib IIC T4; certificado ATEX, IECEx |
| Zonas de Áreas Perigosas | Zona 1/2 (gás), Zona 21/22 (poeira) |
| Temperatura de operação | -40°C a +70°C |
| Temperatura de armazenamento | -40°C a +85°C |
| Umidade | 5–95% (não condensável) |
| Classe de proteção | IP20 (área do terminal); requer invólucro Ex em zonas classificadas como perigosas. |
| Montagem | Trilho DIN de 35 mm |
| Dimensões | Aproximadamente 120 x 80 x 30 mm |
| Peso | Aproximadamente 0,25 kg |
| Revestimento | Proteção contra corrosão ANSI/ISA-S71.04 G3 |
| Modelo | Descrição | Aplicação típica |
|---|---|---|
| LD 810HSE EX (este modelo) | Gateway FF-HSE para FF-H1, Ex ia, 4 links H1 | Integração de dispositivos FF em áreas classificadas como perigosas |
| LD 800HSE EX | Modelo predecessor (descontinuado), Ex ia | Instalações antigas em áreas classificadas como perigosas |
| LD 810HSE | Versão não-Ex deste modelo | Integração de dispositivos FF em área segura |
| LD 800HSE | Versão anterior não-Ex (descontinuada) | Instalações legadas de áreas seguras |
| CI854 | Interface de comunicação PROFIBUS DP | Integração do controlador AC 800M |
| TU811/TU812 | Unidades de terminação de módulo para E/S S800 | Terminação de E/S para sistemas compatíveis |
Q1: Qual é a função principal do LD 810HSE EX?
É um Dispositivo de ligação FOUNDATION Fieldbus que funciona como uma porta de entrada entre FF-HSE (Ethernet de Alta Velocidade) e FF-H1 (Foundation Fieldbus) redes. Permite que o controlador ABB 800xA DCS ou AC 800M se comunique com até 4 segmentos de barramento de campo H1 independentes, cada um suportando múltiplos instrumentos de campo FF. .
Q2: O LD 810HSE EX pode ser usado em áreas classificadas como perigosas?
Sim. O sufixo "EX" indica certificação de segurança intrínseca. É certificado. Ex ia IIC T4 e adequado para instalação em Zona 1/2 (gás) e Zona 21/22 (poeira) áreas classificadas como perigosas. Possui certificações ATEX e IECEx. .
P3: Como funciona a redundância neste dispositivo?
Dois módulos LD 810HSE EX podem ser configurados como um par redundante conectados por meio de uma interface de link de redundância (RDL). Um dispositivo opera como o primário (lidando com toda a comunicação, incluindo o agendamento LAS), enquanto o outro atua como secundário/backupSe o primário falhar, o secundário assume automaticamente o controle com um tempo de transição de ≤10 ms, garantindo a operação contínua .
Q4: Quais são os requisitos da fonte de alimentação?
O dispositivo requer um Fonte de alimentação externa de 24 V CC (18–32 V CC) com isolamento SELV/PELV. Os links do barramento de campo H1 devem ser alimentado separadamente através de condicionadores de energia dedicados para barramento de campo. O próprio módulo consome aproximadamente 200 mA típico.
