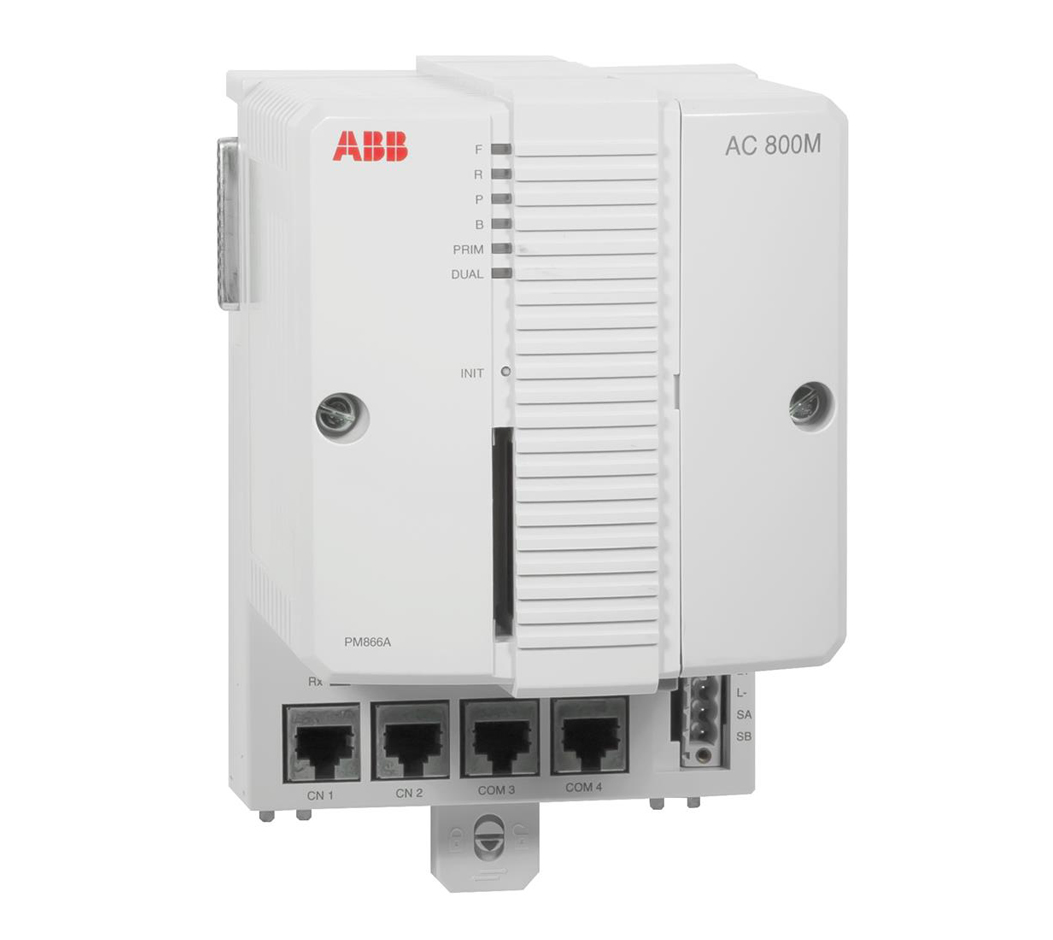

O ABB PM866AK02 3BSE081637R1 é um unidade de processador redundante Da família de controladores AC 800M, que serve como núcleo central de processamento para os sistemas de controle distribuído ABB Ability™ System 800xA.O controlador suporta redundância completa, incluindo CPU, barramento CEX, interfaces de comunicação e E/S S800, com tempo de failover inferior a 10 ms, tornando-o ideal para o controle de processos críticos nas indústrias de geração de energia, petróleo e gás e química.
Item nº :
PM866AK02 3BSE081637R1Pedido (MOQ) :
1 PiecePagamento :
EXWOrigem do produto :
SwedenPorto de embarque :
WuhanTempo de espera :
3~5 daysPeso :
3kg| Especificação | Descrição |
|---|---|
| Fabricante | ABB |
| Modelo | PM866AK02 |
| Número do artigo | 3BSE081637R1 |
| Família de produtos | AC 800M / Sistema 800xA |
| Tipo de produto | Unidade de Processamento Redundante (Kit de CPU) |
| Processador | MPC866, 133 MHz |
| Desempenho | 0,09 ms por 1000 operações booleanas |
| Memória | 64 MB de RAM; 51,389 MB disponíveis para aplicativos |
| Memória Flash | 4 MB para armazenamento de firmware |
| Redundância | Sim – CPU, barramento CEX, interfaces de comunicação, E/S S800 |
| Tempo de transição | ≤ 10 ms em configuração redundante |
| Portas Ethernet | 2 x RJ45 (CN1, CN2) para rede de controle |
| Portas seriais | 2 x RJ45 (COM3: RS-232C com controle de modem; COM4: porta isolada para ferramenta de configuração) |
| Fonte de energia | 24 V CC (19,2–30 V CC) |
| Consumo de energia | Tipo. 210 mA, máx. 360 mA a 24 V CC |
| Dissipação de energia | 5,1 W típico (8,6 W máximo) |
| Bateria de reserva | Bateria de lítio 3,6 V (2 incluídas) |
| Sincronização de relógios | 1 ms entre controladores AC 800M via CNCP |
| Módulos CEX-Bus | Até 12 módulos de comunicação |
| Clusters de E/S (CPU redundante) | 7 ópticos (0 elétricos) |
| Classe de proteção | IP20 |
| Montagem | Trilho DIN (mecanismo de deslizamento e travamento) |
| Dimensões | 119 mm L × 186 mm A × 135 mm P |
| Peso | Aproximadamente 2,7 kg (kit completo) |
| Certificações | Certificações ISA Secure, CE, UL e EMC |
Conteúdo do kit (PM866AK02):
2 unidades de CPU PM866A
2 placas de base TP830 (115 mm de largura)
2 x Terminadores ModuleBus TB807
1 x Cabo de expansão TK850 CEX-Bus
1 x Cabo TK851 RCU-Link
2 baterias de reserva (4943013-6)
| Modelo | Descrição | Aplicação típica |
|---|---|---|
| PM866AK02 (este modelo) | Kit de CPU redundante, 2 x PM866A, 64 MB de RAM | Controle de processos críticos de alta disponibilidade |
| PM866K01 | Kit com um único processador, 1 x PM866A | Aplicações não redundantes |
| PM866AK03 | Nova versão com recursos aprimorados | Caminho de migração do PM866AK02 |
| PM864AK02 | Kit de CPU redundante de baixo desempenho (48 MB de RAM) | Aplicações menores que exigem redundância |
| PM867 | CPU redundante de alto desempenho com memória ampliada. | Aplicações exigentes que requerem mais capacidade |
| TP830 | Placa de base para PM866A (3BSE018114R1) | Placa de base de substituição |
| TK851 | Cabo RCU-Link para sincronização de redundância | Conexão de par redundante |
| TB807 | Terminador ModuleBus | Terminação de barramento para expansão de E/S |
| 3BHE046836R0102 | 3BHE013088R001 | 3BHE014135R0011 |
| 3BHE027632R0101 | 3BHE014070R0101 | 3BHE037864R0108 |
| 3BSE082896R1 PM858K02 | 3BHE030579R0003 | 3BHE041626R0101 |
| 3BHE009681R0101 5SHY4045L0001 | 3BHE024747R0101 | 3BHE032025R1101 |
| 3BHE030579R0003 | 3BHE024855R0101 | 3BHE024313R0101 |
| 3BHB003041R0101 | 3BHE032025R1101 | 3BHE008128R0001 |
| 3BHB004661R0101 | 3BHE021887R0101 | 3BSE050091R65 |
| 3BHB018162 | 3BHE024577R0101 | 3BHE009319R0001 |
| 3BHB003041R0101 UFC719AE01 | 3BHB003041R0101 | 3BHE020455R0001 |
| 3BSE042238R2 PP846A | 3BHE022293R0101 | 3BHE025088R6618 |
| 3BSE004006R1 CI626V1 | 3PHE022287R0001 | PHARPS3200000 |
| 3BSE018124R1 CI853K01 | PM582-ETH | PHBRC3000000 |
P1: O que está incluído no kit PM866AK02?
O PM866AK02 é um kit completo de CPU redundante Contém: 2 unidades de CPU PM866A, 2 placas de base TP830, 2 terminadores ModuleBus TB807, 1 cabo de expansão CEX-Bus TK850, 1 cabo RCU-Link TK851 e 2 baterias de reserva (uma por CPU). .
Q2: Qual é o tempo de comutação em uma configuração redundante?
O PM866AK02 atinge tempo de failover de ≤ 10 ms em configuração redundante. Isso garante uma transferência perfeita e sem interrupções da CPU primária para a CPU de backup, o que é fundamental para processos contínuos como geração de energia e refino. .
Q3: Quais interfaces de comunicação este controlador oferece?
A placa de base do controlador inclui:
2 portas Ethernet RJ45 (CN1, CN2) para conexão de rede de controle (suporta redundância)
2 portas seriais RJ45 (COM3, COM4)COM3 é RS-232C com sinais de controle de modem; COM4 é isolado para conexão da ferramenta de configuração.
Q4: Qual é a diferença entre PM866AK02 e PM866K01?
O PM866AK02 é um kit redundante Contendo duas unidades de CPU para configuração de espera ativa. PM866K01 é um kit de CPU única Contém uma unidade de CPU para aplicações não redundantes. Para processos críticos que exigem alta disponibilidade, recomenda-se a versão redundante AK02. .
Q5: O PM866AK02 pode ser usado em aplicações de segurança?
O PM866AK02 é uma unidade de processamento redundante padrão e é Não certificado para funções de segurança de alta integridade. (O campo "Alta Integridade" está listado como "Não") Para aplicações de segurança com classificação SIL, a ABB oferece controladores de segurança dedicados dentro da família AC 800M High Integrity.
