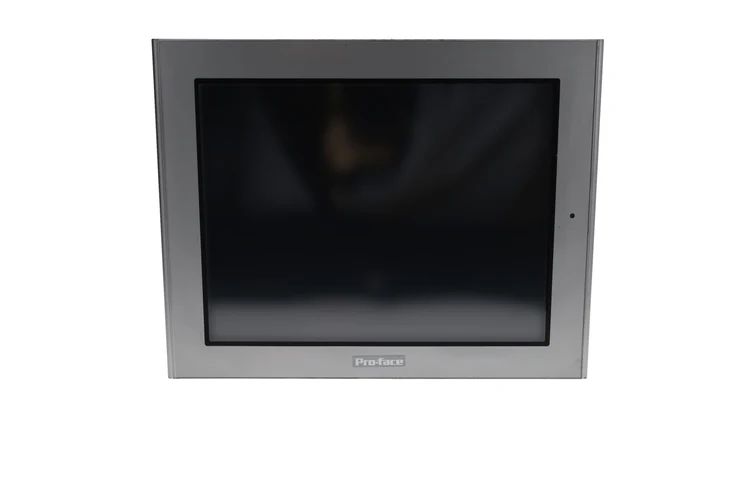

O Pro-face AGP3500-T1-D24 É uma interface homem-máquina (IHM) de 10,4 polegadas da série GP3000, projetada para aplicações de automação industrial.A série GP3000 é conhecida por seu alto desempenho e confiabilidade, e este modelo inclui opções de conectividade versáteis, incluindo serial (RS-232C/422/485), Ethernet, USB e um slot para cartão CF.
Item nº :
AGP3500-T1-D24Pedido (MOQ) :
1 PiecePagamento :
EXWOrigem do produto :
ChinaPorto de embarque :
WuhanTempo de espera :
3~5 daysPeso :
5kg| Especificação | Descrição |
|---|---|
| Fabricante | Pro-face (Schneider Electric) |
| Modelo | AGP3500-T1-D24 |
| Família de produtos | Série GP3000 |
| Tipo de produto | Painel de toque HMI |
| Tamanho da tela | 10,4 polegadas (diagonal) |
| Tipo de exibição | LCD TFT colorido |
| Resolução | 640 x 480 pixels (VGA) |
| Cores de exibição | 65.536 cores (sem piscar) / 16.384 cores (com piscar) |
| Luz de fundo | CCFL (meia-vida típica de 50.000 horas) |
| Painel de toque | Película resistiva (analógica), resolução 1024 x 1024 |
| Memória do aplicativo | EPROM Flash de 16 MB |
| Memória de backup de dados | 320 KB de SRAM (com bateria de reserva) |
| Fonte de energia | 24 V CC (19,2 a 28,8 V) |
| Consumo atual | Tip. 1,3 A, Máx. 1,8 A |
| Interface serial (COM1) | Conector D-Sub de 9 pinos, RS-232C/422/485 (comutável por software) |
| Interface serial (COM2) | Conector D-Sub de 9 pinos, RS-422/485 |
| Interface Ethernet | 10BASE-T / 100BASE-TX |
| Portas USB | 2 x USB Tipo A |
| Slot para cartão CF | Sim (interface para cartão CF) |
| Interface de expansão | Interface disponível para Unidade de Expansão / Unidade VM |
| E/S auxiliar | Reinicialização externa, saída de alarme, saída de buzzer |
| Dimensões do recorte do painel (L x A) | 259 x 201 mm |
| Dimensões externas (L x A x P) | 272,5 x 214,5 x 57 mm |
| Peso | Aproximadamente 1,25 a 2,27 kg (varia conforme a fonte) |
| Temperatura de operação | 0°C a +50°C |
| Temperatura de armazenamento | -20°C a +60°C |
| Proteção frontal | IP65 (NEMA 4, 12) |
| Software de configuração | GP-Pro EX |
| Status do ciclo de vida | Descontinuado / Legado – substituído pela série SP5000 |
| Modelo | Descrição | Aplicação típica |
|---|---|---|
| AGP3500-T1-AF | Igual ao AGP3500-T1-D24, mas com Fonte de alimentação CA (em vez de DC) | Aplicações com disponibilidade de energia CA |
| AGP3500-T1-D24-M | Mesmo modelo DC com revestimento conforme para uma maior proteção ambiental | Ambientes úmidos, empoeirados ou corrosivos |
| AGP3500-T1-D24-FN1M | Modelo DC com Comunicação FLEXNETWORK apoiar | aplicações de integração FLEXNETWORK |
| AGP3500-T1-D24-CA1M | Modelo DC com Unidade Mestra CANopen apoiar | Aplicações de rede CANopen |
| SP-5500TP + SP-5B00 | Substituição recomendada para AGP3500-T1-D24 (Tela Premium + Caixa Padrão) | Migração e modernização do GP3000 legado |
| AGP3550-T1-D24 | Modelo de 10,4" com recursos aprimorados entrada de vídeo/áudio capacidades | Aplicações que requerem entrada/saída de vídeo ou áudio |
1: Qual software é necessário para programar esta IHM?
O AGP3500-T1-D24 é configurado usando GP-Pro EX softwareOs projetos criados para este modelo podem ser migrados para dispositivos mais recentes da série SP5000 ao substituir o hardware.
2: Qual a diferença entre AGP3500-T1-D24 e AGP3500-T1-AF?
O -D24 o sufixo indica um Fonte de alimentação de 24 V CC, enquanto o -AF o sufixo indica um Fonte de alimentação CA (normalmente 100-240 V CA). As especificações elétricas e os métodos de conexão diferem entre essas duas variantes..
3: Quais são os modos de falha comuns para este painel?
Dois problemas comuns: (1) envelhecimento da luz de fundo CCFL – a lâmpada fluorescente de cátodo frio perde intensidade ou falha com o tempo (vida útil típica de 50.000 horas a 25°C); (2) degradação da tela sensível ao toque resistiva – O painel tátil resistivo analógico pode desenvolver zonas mortas ou apresentar desvios após uso prolongado. Painéis táteis de substituição estão disponíveis em fornecedores terceirizados.
4: Quais são as opções de migração recomendadas para substituir esta IHM?
A Pro-face recomenda o Série SP5000 como o caminho de migração. A configuração específica é:
SP-5500TP (Tela Premium) + SP-5B00 (Caixa padrão) para substituições padrão
Unidades de comunicação adicionais podem ser necessárias para as variantes FLEXNETWORK (PFXZCHEUFN1) ou CANopen (PFXZCHEUCAM1).
