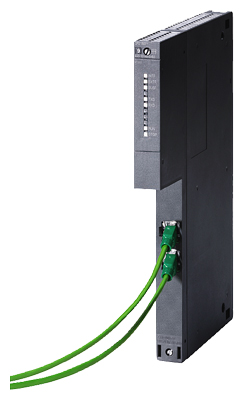

O Siemens 6GK7443-1EX30-0XE0 é um Processador de Comunicações CP 443-1 que conecta sistemas de automação SIMATIC S7-400 a redes Ethernet Industrial e PROFINET.
Item nº :
6GK7443-1EX30-0XE0Pedido (MOQ) :
1 PiecePagamento :
EXWOrigem do produto :
GermanyPorto de embarque :
WuhanTempo de espera :
3~5 daysPeso :
3kg| Especificação | Detalhes |
|---|---|
| Fabricante | Siemens |
| Modelo / Número da peça | CP 443-1 / 6GK7443-1EX30-0XE0 |
| Tipo de produto | Processador de comunicações |
| Sistemas Compatíveis | SIMATIC S7-400 / S7-400H |
| Interfaces | 2 x RJ45 (10/100 Mbit/s, comutador IE integrado) |
| Protocolos | Controlador de E/S ISO, TCP, UDP e PROFINET, Comunicação S7, Comunicação Aberta (ENVIO/RECEBIMENTO), Roteamento S7 |
| Fonte de energia | 5 V CC do barramento do backplane |
| Consumo atual | 1.4 Um típico |
| Perda de energia | 7,25 W |
| Temperatura de operação | 0°C a +60°C |
| Dimensões (L x A x P) | 25 x 290 x 210 mm |
| Peso | 0,7 kg (líquido) |
| País de origem | DE (Alemanha) |
| Software de configuração | STEP 7 V5.5 SP3 ou superior / TIA Portal V12 ou superior |
| Modelo | Descrição | Aplicação típica |
|---|---|---|
| 6GK7443-1EX30-0XE0 (este modelo) | Controlador de E/S PROFINET CP 443-1, versão mais recente, comutador de 2 portas. | Conectividade Ethernet industrial padrão S7-400 |
| 6GK7443-1EX30-0XE1 | Versão com placa de circuito impresso revestida do CP 443-1 | Ambientes agressivos que exigem revestimento conforme |
| 6GK7443-1EX31-0XE0 | Versão avançada com interface gigabit e recursos de segurança. | Aplicações de alta largura de banda com requisitos de segurança |
| 6GK7443-1EX20-0XE0 | Modelo predecessor (switch de 2 portas, E/S PROFINET) | Substituição do modelo antigo (sucessor: 1EX30) |
| 6GK7443-1EX11-0XE0 | Geração anterior (sem suporte a PROFINET IO) | Sistemas legados que requerem firmware V4.0 CPU |
| 6GK7443-1EX41-0XE0 | CP 443-1 Avançado com recursos de segurança | Aplicações que requerem controle de acesso IP e funções de firewall. |
Q1: Qual é a função principal do CP 443-1?
Ele conecta os sistemas de automação SIMATIC S7-400 ou S7-400H à Ethernet Industrial. Ele funciona como um Controlador PROFINET IO e apoia Comunicação S7, comunicação aberta (ENVIAR/RECEBER), e Roteamento S7 .
Q2: Este módulo é compatível com versões mais antigas do CP 443-1?
Sim, o 6GK7443-1EX30-0XE0 pode substituir módulos mais antigos como o 6GK7443-1EX11-0XE0 (para CPUs com firmware V4.1 ou superior) e o 6GK7443-1EX20-0XE0 Para CPUs com firmware inferior à versão 4.0, você deve continuar usando os modelos 1EX11 ou 1EX41 mais antigos. .
Q3: Quais são as principais limitações de desempenho deste módulo?
Suporta até 128 conexões de comunicação S7, 64 conexões de comunicação abertas (ENVIAR/RECEBER), e pode operar até 128 dispositivos PROFINET IO (64 com IRT) O limite máximo de dados do usuário por conexão é de 8 KB para TCP/UDP e 2 KB para UDP. .
Q4: O CP 443-1 suporta redundância?
Sim. É compatível. Protocolo de Redundância de Mídia (MRP) e pode funcionar como um gerente de redundânciatornando-o adequado para redes com topologia em anel que exigem alta disponibilidade. .
Q5: Que software é necessário para configurar este módulo?
É necessário STEP 7 V5.5 SP3 ou superior, ou STEP 7 Professional V12 (TIA Portal) ou superior O módulo também suporta diagnósticos baseados na web e SNMP v1 para gerenciamento de rede
