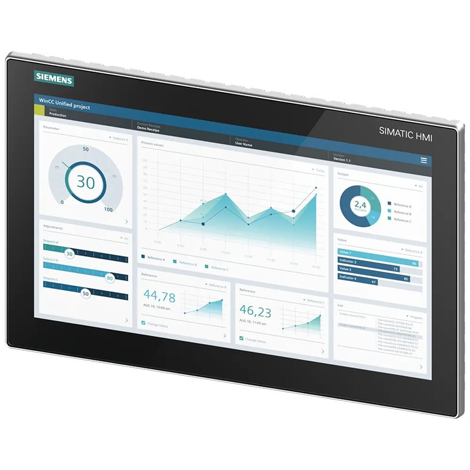

O Siemens 6AV2128-3QB06-0AX1 é um Painel de conforto unificado SIMATIC HMI MTP1500, uma IHM multitoque widescreen de 15,6 polegadas projetada para visualização industrial avançada. Como sucessora do TP1500 Comfort Panel, ela executa o Sistema Operacional Industrial SIMATIC e está configurado com WinCC Unified Comfort V16 ou superior Dentro do TIA Portal.
Item nº :
6AV2128-3QB06-0AX1Pedido (MOQ) :
1 PiecePagamento :
EXWOrigem do produto :
GermanyPorto de embarque :
WuhanTempo de espera :
3~5 daysPeso :
3kg| Especificação | Descrição |
|---|---|
| Fabricante | Siemens |
| Modelo | 6AV2128-3QB06-0AX1 |
| Família de produtos | SIMATIC HMI Unified Comfort Panels Standard |
| Tipo de produto | Painel de operador HMI multitoque |
| Tamanho da tela | 15,6 polegadas (widescreen) |
| Tipo de exibição | TFT, retroiluminação LED |
| Resolução | 1366 x 768 pixels |
| Cores de exibição | 16.777.216 (16 milhões) |
| Tecnologia Touch | Tela capacitiva multitoque (compatível com gestos, operação com duas mãos e operação com luvas) |
| Memória do usuário | 4 GB de RAM LPDDR4; 32 GB de memória flash eMMC (1 GB de memória de trabalho, 2 GB de dados do usuário) |
| Tensão de alimentação | 24 V CC (19,2 – 28,8 V CC) |
| Consumo atual | Classificação de 0,7 A, máxima de 1,3 A |
| Comunicação | 2 x PROFINET (10/100 Mbps, switch integrado) + 1 x Gigabit Ethernet; 1 x RS-422/485 |
| Portas USB | 4 portas USB 3.1 Gen 1 (Tipo A) |
| Slots para cartão SD | 2 (SD/SDHC/SDXC) |
| Classe de proteção | IP65 (frontal), IP20 (traseira) |
| Temperatura de operação | 0°C a +50°C (vertical) |
| Dimensões (Frontal) | Aproximadamente 398 x 257 mm |
| Peso | Aproximadamente 5,17 kg (líquido) |
| Software de configuração | WinCC Unified Comfort V16 ou superior |
| Status do ciclo de vida | Ativo (PM300) |
Nota importante sobre compatibilidade de instalaçãoPara migração de um TP1500 Conforto painel para este MTP1500 Conforto Unificado painel, um É necessário um suporte adaptador. Isso ocorre porque as dimensões do recorte de montagem foram alteradas. A estrutura adaptadora permite manter o recorte existente sem modificações mecânicas. .
| Modelo | Descrição | Aplicação típica |
|---|---|---|
| 6AV2128-3QB06-0AX1 (este modelo) | MTP1500 Unified Comfort, tela multitoque de 15,6", PROFINET | Interface homem-máquina (IHM) avançada padrão com plataforma unificada. |
| 6AV2128-3MB06-0AX1 | MTP1200 Unified Comfort, tela multitoque de 12,1". | Interface homem-máquina (IHM) compacta e avançada, compatível com TP1200. |
| 6AV2128-3QB36-0AX1 | MTP1500 Conforto Unificado Neutro (sem a marca Siemens) | Aplicações OEM que requerem painéis sem marca |
| 6AV2128-3QB27-1BX0 | MTP1500 Conforto Unificado PRÓ (IP65, para montagem em máquina) | Montagem direta da máquina sem gabinete. |
| 6AV2128-3QB40-0AX0 | MTP1500 Conforto Unificado Higiênico (IP69, aço inoxidável 316L) | Indústrias alimentícias, de bebidas e farmacêuticas |
| 6AV2124-0QC02-0AX1 | TP1500 Comfort (predecessor) | Instalações existentes de painéis de conforto |
| 6AV2128-3UB06-0AX1 | MTP1900 Conforto Unificado, 18,5" | Requisitos de tela maiores |
P1: Qual é a diferença entre o Painel de Conforto Unificado e o Painel de Conforto antigo?
O Painel de conforto unificado executa o novo Sistema Operacional Industrial SIMATIC e está configurado com WinCC Unificado (Portal TIA), oferecendo Suporte a HTML5/JavaScript, Gráficos vetoriais SVG, multi-toque, funcionalidade do cliente web, e Integração Industrial EdgeO mais velho Painel de conforto Utilizava Windows CE e WinCC Comfort/Advanced. Os projetos não podem ser migrados diretamente.—a configuração precisa ser modernizada para a plataforma Unificada .
P2: Posso substituir um TP1500 Comfort por este MTP1500 Unified Comfort sem alterar o recorte do painel?
Não. As dimensões do recorte de montagem são mudado entre o TP1500 Comfort e o MTP1500 Unified Comfort. Um estrutura adaptadora É necessário manter o recorte existente. Para os modelos de 7" e 12", os recortes são idênticos, mas para os modelos de 15" e maiores, a moldura adaptadora é necessária. .
P3: Quais são as capacidades de comunicação deste painel?
O MTP1500 Unified Comfort apresenta 2 portas PROFINET com interruptor integrado, 1 porta Gigabit Ethernet, e 1 interface RS-422/485Ele suporta TCP/IP, DHCP, SNMP, DCP, LLDP, e Preço de Venda ao Público (Protocolo de Redundância de Mídia) para redes com topologia em anel. O integrado cliente web Permite acesso remoto a partir de qualquer navegador HTML5 na rede. .
Q4: Qual software de programação é necessário para este painel?
O painel está configurado usando WinCC Unified Comfort V16 ou superior dentro de Portal TIAO projeto de engenharia é criado no mesmo ambiente TIA Portal que o programa PLC, permitindo a integração perfeita de tags com os controladores SIMATIC S7-1200 e S7-1500. .
Q5: Este painel é compatível com Industrial Edge e manutenção preditiva?
Sim. O Painel de Conforto Unificado integra-se com Siemens Industrial EdgeIsso permite análises de dados locais, painéis personalizados e aplicações de manutenção preditiva. Com isso, você pode executar aplicativos de borda diretamente na IHM ou em conjunto com ela, obtendo insights avançados sobre os processos sem a necessidade de hardware adicional.
