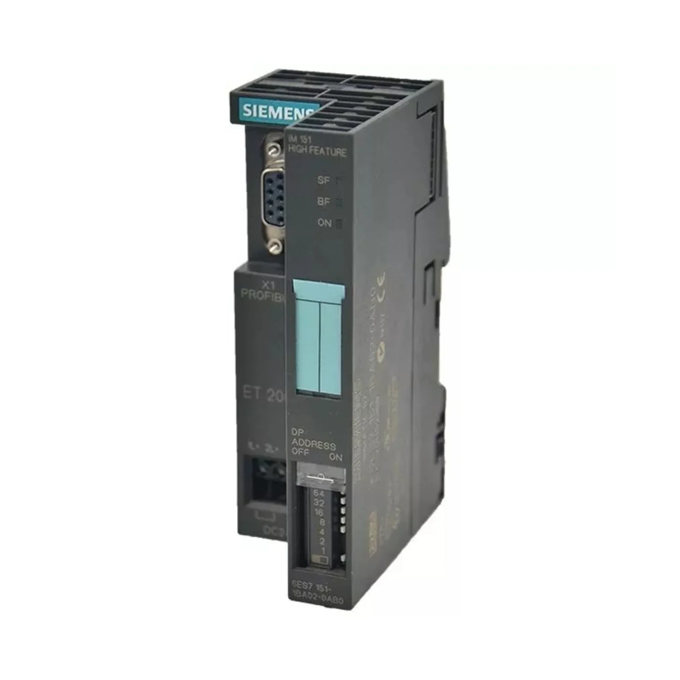

O Siemens 6ES7151-1BA02-0AB0 é um Módulo de interface SIMATIC DP IM151-1 de alta funcionalidade para o Sistema de E/S distribuída ET 200SServe como estação principal, conectando-se a 63 módulos periféricos para um controlador central via PROFIBUS DP com taxas de transmissão de até 12 Mbit/s.
Item nº :
6ES7151-1BA02-0AB0Pedido (MOQ) :
1 PiecePagamento :
EXWOrigem do produto :
GermanyPorto de embarque :
WuhanTempo de espera :
3~5 daysPeso :
3kg| Especificação | Descrição |
|---|---|
| Fabricante | Siemens |
| Modelo | 6ES7151-1BA02-0AB0 |
| Família de produtos | SIMATIC DP, ET 200S |
| Tipo de produto | Módulo de Interface IM151-1 de Alta Performance |
| Protocolo de ônibus | PROFIBUS DP |
| Taxa de transmissão | 9,6 kbit/s a 12 Mbit/s |
| Interface física | RS-485, conector D-sub de 9 pinos com módulo de terminação |
| Espaço de endereçamento | Entradas de 244 bytes / Saídas de 244 bytes |
| Módulos máximos | 63 módulos periféricos |
| Modo Isócrono | Sim (sincronização de aplicativos até o terminal) |
| SINCRONIZAR/CONGELAR | Apoiado |
| Troca direta de dados | Apoiado |
| Tensão de alimentação | 24 V CC (20,4 – 28,8 V) |
| Corrente de entrada | Máx. 200 mA de 1L+ |
| Perda de energia | Tip. 3,3 W |
| Desvio de falha de energia | Mín. 20 ms |
| Isolamento | PROFIBUS DP para eletrônica: Sim; Barramento de placa traseira para eletrônica: Não |
| Tensão de teste de isolamento | 500 V CC |
| LEDs de diagnóstico | BF (Falha no barramento, vermelho), SF (Erro de grupo, vermelho), LIGADO (Alimentação de 24V, verde) |
| Atualização de firmware | Via PROFIBUS DP usando configuração de hardware (STEP 7 V5.1 SP3 ou superior) |
| Dimensões (L × A × P) | 45 mm × 119,5 mm × 75 mm |
| Peso | Aproximadamente 150 g |
| Temperatura de operação | 0°C a +60°C |
| Classe de proteção | IP20 |
| Certificações | CE, UL, ATEX Zona 2 |
| Status do ciclo de vida | Cancelado (1 de outubro de 2023) – Disponível apenas como peça de reposição |
| Modelo | Descrição | Aplicação típica |
|---|---|---|
| 6ES7151-1BA02-0AB0 (este modelo) | IM151-1 Alto Desempenho, PROFIBUS DP, 12 Mbit/s, 244 bytes de E/S | Aplicações padrão ET 200S com requisitos isócronos |
| 6ES7151-1AA06-0AB0 | IM151-1 Padrão, variante de menor custo | Aplicações básicas do ET 200S sem modo isócrono |
| 6ES7151-1CA00-0AB0 | IM151-1 FO (Fibra Óptica), para PROFIBUS óptico | Ambientes propensos a interferência eletromagnética |
| 6ES7151-3BA23-0AB0 | IM151-3 PN/DP, interface PROFINET + PROFIBUS | Migração para redes PROFINET |
| 6ES7155-6AU00-0BN0 | Substituição recomendada – SIMATIC ET 200SP IM155-6 PN | Novas instalações; migração de ET 200S para ET 200SP |
| 6ES7193-4CA40-0AA0 | Módulo terminal para ET 200S | Terminação obrigatória para a operação IM151-1 |
| 6ES7131-6BH01-0BA0 | 6ES7321-1BH02-0AA0 | 6GK7342-5DA03-0XE0 | 6ES7 414-5HM06-0AB0 |
| 6ES7131-6BF01-0BA0 | 6ES7321-1BL00-0AA0 | 6GK7343-1EX30-0XE0 | 6ES7407-0KA02-0AA0 |
| 6ES7132-6BH01-0BA0 | 6ES7321-1CH00-0AA0 | 6GK7343-1EX21-0XE0 | 6ES7400-2JA00-0AA0 |
| 6ES7132-6GD51-0BA0 | 6ES7322-1BH01-0AA0 | 6GK7343-1CX10-0XE0 | 6ES7960-1AA06-0XA0 |
| 6ES7132-6BH00-0AA0 | 6ES7322-1BL00-0AA0 | 6GK7343-1GX21-0XE0 | 6ES7960-1AA04-5AA0 |
| 6ES7132-6BD20-0BA0 | 6ES7322-1HF01-0AA0 | 6GK7343-1GX31-0XE0 | 6ES7952-1AP00-0AA0 |
| 6ES7132-6BF01-0BA0 | 6ES7322-1HH01-0AA0 | 6ES7390-1AB60-0AA0 | 6ES7971-0BA00 |
| 6ES7134-6GF00-0AA1 | 6ES7322-5HF00-0AB0 | 6ES7390-1AE80-0AA0 | 6GK7443-1EX30-0XE0 |
| 6ES7134-6HB00-0CA1 | 6ES7323-1BH01-0AA0 | 6ES7390-1AF30-0AA0 | 6ES7400-1JA01-0AA0 |
| 6ES7134-6FB00-0BA1 | 6ES7323-1BL00-0AA0 | 6ES7390-1AJ30-0AA0 | 6ES7412-5HK06-0AB0 |
| 6ES7134-6HD01-0BA1 | 6ES7331-1KF01-0AB0 | 6ES7307-1EA01-0AA0 | 6ES7960-1AB06-0XA0 |
| 6ES7135-6FB00-0BA1 | 6ES7331-1KF02-0AB0 | 6ES7307-1KA02-0AA0 | 6ES7414-3FM07-0AB0 |
| 6ES7135-6HD00-0BA1 | 6ES7331-7KB02-0AB0 | 6ES7972-0BA42-0XA0 | 6ES7414-3EM07-0AB0 |
| 6ES7136-6BA00-0CA0 | 6ES7331-7KF02-0AB0 | 6ES7972-0BB42-0XA0 | 6ES7952-1KK00-0AA0 |
| 6ES7136-6DB00-0CA0 | 6ES7331-7NF00-0AB0 | 6ES7972-0BA12-0XA0 | 6ES7492-1AL00-0AA0 |
| 6ES7136-6PA00-0BC0 | 6ES7331-7NF10-0AB0 | 6ES7972-0BB12-0XA0 | 6ES7421-1EL00-0AA0 |
| 6ES7155-6BA01-0CN0 | 6ES7331-7PF01-0AB0 | 6ES7972-0BA52-0XA0 | 6ES7952-1KL00-0AA0 |
| 6ES7155-6AU01-0BN0 | 6ES7331-7PF11-0AB0 | 6ES7972-0BB52-0XA0 | 6ES7431-7KF00-6AA0 |
Q1: Qual é a função principal do 6ES7151-1BA02-0AB0?
É um módulo de interface (estação principal) para o sistema de E/S distribuído ET 200S. Ele se conecta a até 63 módulos periféricos para um controlador central via PROFIBUS DP, gerenciando toda a comunicação de dados entre os módulos de E/S e o CLP mestre .
Q2: Este módulo ainda está em produção?
Não. O 6ES7151-1BA02-0AB0 era cancelado em 1 de outubro de 2023e agora é designada como uma somente peça de reposiçãoA Siemens recomenda a migração para o SIMATIC ET 200SP sistema para novos projetos .
Q3: O que é o modo isócrono e por que ele é importante?
Modo isócrono Sincroniza o ciclo de E/S com o ciclo do barramento PROFIBUS DP e o programa de aplicação, garantindo tempos de resposta determinísticos com o mínimo de oscilação. Isso é fundamental para aplicações de controle de movimento onde a sincronização precisa é essencial para movimentos coordenados do eixo. .
Q4: O que indicam os LEDs de diagnóstico?
O módulo possui três LEDs:
BF (Falha no barramento, vermelho)Erro de comunicação PROFIBUS DP
SF (Erro de Grupo, vermelho)Erro no módulo ou no canal
LIGADO (verde)A tensão de alimentação de 24V está presente e dentro da tolerância.
Q5: Quais são as causas comuns de erros "BF" (Falha no barramento)?
As causas comuns incluem:
Módulo de terminação ausente – certifique-se de que o módulo de terminação esteja instalado corretamente na última estação.
Taxa de transmissão incorreta – Verifique se o mestre DP e o IM151-1 estão configurados para a mesma taxa de transmissão.
Problemas com cabos/conectores – Verifique a integridade do cabo PROFIBUS e o encaixe do conector D-sub.
Abordar conflitos – verificar se o endereço do servidor escravo DP é único na rede
