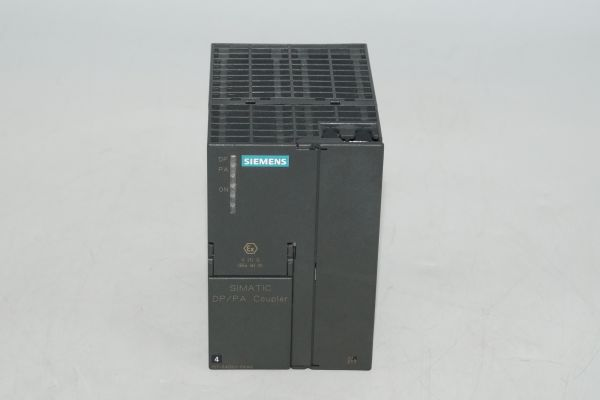

O Siemens 6ES7157-0AD82-0XA0 é um Acoplador DP/PA Ex [ia] (FDC157 Ex) Da família de E/S distribuídas SIMATIC DP, projetada para conectar dispositivos de campo PROFIBUS PA a uma rede PROFIBUS DP em áreas classificadas. Permite a integração direta de instrumentos PA intrinsecamente seguros (até Zona 0/1/2) sem a necessidade de uma configuração separada de link DP/PA.
Item nº :
6ES7157-0AD82-0XA0Pedido (MOQ) :
1 PiecePagamento :
EXWOrigem do produto :
GermanyPorto de embarque :
WuhanTempo de espera :
3~5 daysPeso :
3kg| Especificação | Descrição |
|---|---|
| Fabricante | Siemens |
| Modelo | 6ES7157-0AD82-0XA0 |
| Família de produtos | SIMATIC DP, E/S Distribuída |
| Tipo de produto | Acoplador DP/PA Ex [ia] (FDC157 Ex) |
| Função | Interface de dispositivo de campo entre PROFIBUS DP e PROFIBUS PA |
| Interface PROFIBUS DP | Conector Sub-D de 9 pinos, máx. 45,45 kbit/s |
| Interface PROFIBUS PA | Velocidade máxima de 31,25 kbit/s, em conformidade com a norma IEC 61158-2. |
| Dispositivos Max PA | 31 por segmento |
| Corrente de saída do PA | Máx. 110 mA |
| Tensão de alimentação | 24 V CC (20,4 – 28,8 V) |
| Consumo atual | Máx. 400 mA |
| Perda de energia | Tipo 7 W |
| Proteção contra explosões | Ex [ia] CII; Uo máx. 15 V, Io máx. 247 mA, Po máx. 1,95W |
| Isolamento Galvânico | Entre DP/PA e todos os outros circuitos: Sim |
| Tensão de teste de isolamento | 500 V CA |
| Classe de proteção | IP20 |
| Temperatura de operação | -25°C a +60°C |
| Temperatura de armazenamento | -40°C a +70°C |
| Umidade | Máx. 95% |
| Dimensões (L x A x P) | 80 x 125 x 130 mm |
| Peso | Aproximadamente 550 g |
| LEDs de diagnóstico | Atividade do barramento DP (amarelo), atividade do barramento PA (amarelo), alimentação de 24 V OK (verde) |
| Status do ciclo de vida | Ativo (PM300) – Início da descontinuação prevista: outubro de 2027 |
| Modelo | Descrição | Aplicação típica |
|---|---|---|
| 6ES7157-0AD82-0XA0 (este modelo) | Acoplador DP/PA Ex [ia], 110 mA, intrinsecamente seguro | Integração de dispositivos de proteção auditiva em áreas classificadas como perigosas |
| 6ES7157-0AC85-0XA0 | Acoplador DP/PA FDC157-0, versão não-Ex | Integração de dispositivos PA em áreas não classificadas como perigosas |
| 6ES7157-0AD81-0XA0 | Acoplador Ex [ia] predecessor (produto cancelado) | Instalações antigas em áreas classificadas como perigosas |
| 6ES7153-2BA82-0XB0 | Módulo de interface HF IM 153-2 para link DP/PA | Rede DP de alta velocidade com isolamento de segmento PA |
| 6ES7195-7HG80-0XA0 | Módulo de barramento BMFDC/FDC (redundante) | Configurações redundantes de acopladores DP/PA |
| 6ES7195-7HF80-0XA0 | Módulo de barramento BM DP/PA | Base de montagem do acoplador padrão |
P1: Qual a diferença entre um acoplador DP/PA e um link DP/PA?
A Acoplador DP/PA (como o 6ES7157-0AD82-0XA0) conecta instrumentos de PA diretamente para a rede DP, mas isso exige reduzir a velocidade de toda a rede DP para 45,45 kbit/s. Um Link DP/PA usa um Módulo de interface IM 153-2 Com até 5 acopladores, permitindo que a rede DP opere em velocidade máxima (até 12 Mbps) enquanto os acopladores lidam com as comunicações do amplificador de potência de forma independente. .
Q2: Para quais áreas classificadas como perigosas este acoplador é adequado?
O 6ES7157-0AD82-0XA0 é um Ex [ia] versão Com proteção de segurança intrínseca. É adequado para conectar dispositivos PA em Zona 0, Zona 1 e Zona 2 áreas perigosas. O próprio acoplador é instalado na Zona 2, enquanto o segmento PA intrinsecamente seguro pode se estender até a Zona 0/1. .
Q3: Quantos dispositivos de campo PA podem ser conectados a este acoplador?
O acoplador suporta até 31 dispositivos de campo PA por segmento. A corrente máxima de saída para dispositivos PA é 110 mA, que limita o número de dispositivos com base no consumo de corrente individual de cada um. .
Q4: Qual software é necessário para configurar este acoplador?
O acoplador é configurado usando STEP 7 V5.3 SP3 e HSP0095 ou superior, SIMATIC PCS 7 V7.0 e superior, ou PCS neo V3.1 e superiores. Para novas configurações, STEP 7 V5.5 SP4 e HSP253 É recomendável um nível de ensino superior.
