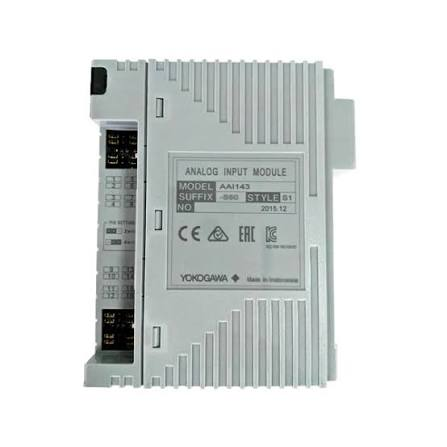

Módulo de entrada analógica Yokogawa AAI143-H50 S1

Principais parâmetros e recursos

Principais características e vantagens

• Isolamento completo de canal para canalA característica mais marcante do módulo é a sua Isolamento galvânico completo entre todos os 16 canais de entrada e o painel traseiro do sistema.Essa arquitetura elimina a interferência de loop de terra e impede a propagação de falhas entre dispositivos de campo, garantindo a integridade do sinal mesmo em ambientes de planta eletricamente ruidosos. .

• Passagem de comunicação digital HART: O -H50 A designação inclui integração. Suporte ao protocolo HARTIsso permite a configuração remota, a leitura de diagnóstico e a aquisição de variáveis ​​secundárias de transmissores inteligentes diretamente através da estação de manutenção do DCS. Elimina a necessidade de comunicadores portáteis ou multiplexadores externos. .

• Alta densidade com suporte flexível para transmissorO design de 16 canais economiza espaço valioso no gabinete, enquanto cada canal é Configurável independentemente para transmissores de 2 ou 4 fios.O módulo fornece alimentação integrada para dispositivos de 2 fios, simplificando a fiação em campo. .

• Capacidade de troca a quente para alta disponibilidadeO módulo suporta Substituição online sem desligamento do sistema, minimizando o tempo de inatividade durante a manutenção. Também pode ser emparelhado em configurações duplas redundantes, garantindo a aquisição ininterrupta de dados durante falhas de hardware .

Aplicações típicas

O AAI143-H50 S1 é amplamente utilizado em aplicações críticas de controle de processos em diversos setores da indústria pesada. :

• Petróleo e gásControle de processos em refinarias, monitoramento de dutos e instrumentação em plataformas offshore.

• PetroquímicaMonitoramento da temperatura, pressão e vazão do reator

• Geração de energiaAquisição de parâmetros de caldeiras e turbinas

• Processamento QuímicoIntegração de transmissores de pH, condutividade e nível

Perguntas frequentes (FAQ)

Q1: Qual é a função principal do AAI143-H50 S1?
A: Trata-se de um módulo de entrada analógica isolada de 16 canais para o sistema DCS CENTUM VP/CS 3000. Sua função é adquirir sinais de 4 a 20 mA de transmissores de campo, convertê-los em dados digitais e suportar comunicação HART para gerenciamento inteligente de dispositivos. .

Q2: O que indica a designação "-H50"?
A: O -H50 O sufixo indica que o módulo inclui Capacidade de comunicação digital HART. O -H00 A variante não possui suporte para HART. .

P3: O que significa a designação "S1"?
A: O S1 indica um conjunto embalado de fábrica onde o módulo e Adaptador de interface de cabo ATK4A-00 KS São pré-montados e testados para conectividade de alta densidade em placas de terminais AEA4D. .

Q4: É possível conectar transmissores de 2 fios e de 4 fios simultaneamente?
A: Sim. Cada canal pode ser configurados independentemente para transmissores de 2 ou 4 fios usando configurações de pinos. O módulo fornece alimentação integrada para dispositivos de 2 fios. .

Q5: Qual é a precisão e a resolução?
A: Precisão é ±16 µA (aproximadamente ±0,1% da escala completa) com Resolução A/D de 16 bits .

Q6: O módulo suporta redundância?
A: Sim. Pode ser emparelhado em um configuração de redundância dupla, garantindo a aquisição ininterrupta de dados durante falhas de hardware .

Q7: O módulo é adequado para aplicações intrinsecamente seguras?
A: Não diretamente. O próprio módulo não é intrinsecamente seguro. Para instalações em áreas classificadas como perigosas, São necessárias barreiras de isolamento externas.Barreiras Zener não são permitidas. .

Q8: Quais são as dimensões físicas e o peso?
A: O módulo mede 107,5 × 32,8 × 130 mm e pesa 0,3 kg .

Modelos recomendados e produtos relacionados

O AAI143-H50 S1 faz parte da família de módulos de entrada analógica FIO da Yokogawa. Abaixo estão os modelos e componentes relacionados:

Como escolher o modelo certo

• Para integração de dispositivos inteligentes HART: O AAI143-H50 S1 é a escolha correta, fornecendo passagem HART para configuração e diagnóstico remotos. .

• Para entrada analógica padrão sem HART: O AAI143-H00 S1 Oferece a mesma funcionalidade principal a um custo menor. .

• Para requisitos de saída analógicaConsidere o AAI543-H50 Para saída de 16 canais de 4-20 mA com suporte a HART. .
