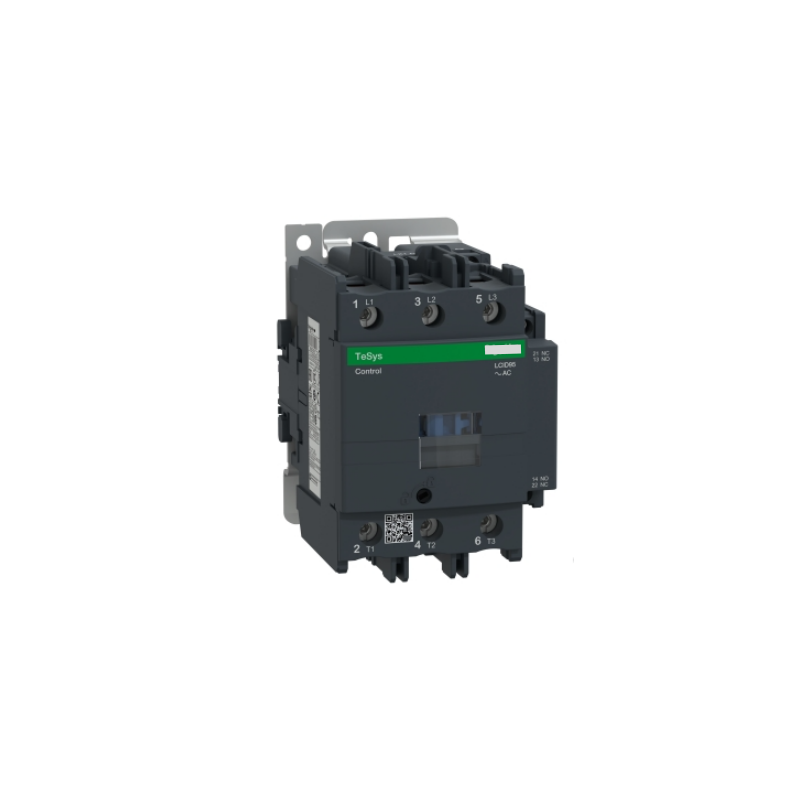

Schneider LC1D95M7C TeSys D 3-pole AC contactor 95A AC220V 50/60Hz 45kW 1NO+1NC Motor Control Schneider Spare Parts
LC1D95M7C contactor: Main contacts and coil terminals, screw connection, 1NO+1NC auxiliary contacts.
TeSys D LC1D95M7C 45kW Motor Starter, Power Switch, Industrial Automation Spare Parts

Contator Schneider Electric LC1D95M7C TeSys D IEC

O Schneider Electric LC1D95M7C É um contator CA tripolar (3NA) de alta potência da série D da TeSys. Projetado para aplicações exigentes de controle de motores e chaveamento de energia, possui corrente nominal de 95 A (AC-3) e bobina de 220 V CA 50/60 Hz. Este contator oferece desempenho robusto para máquinas industriais pesadas, proporcionando longa vida útil e conformidade com as principais normas internacionais.

  • Item nº :

    LC1D95M7C

  • Pedido (MOQ) :

    1

  • Pagamento :

    EXW

  • Origem do produto :

    China

  • Porto de embarque :

    Wuhan, Hubei, China

  • Tempo de espera :

    3-5days

  • Peso :

    1.61kg

  • Principais características



    RecursoDescrição
    Classificação de alta correnteCorrente operacional nominal de 95 A (AC-3 a ≤440 V) e 125 A (AC-1 a ≤440 V)
    Alta potência do motorCapaz de controlar motores de até 55 kW a 500 V e até 60 HP a 460/480 V.
    Auxiliares integradosContatos auxiliares integrados: 1 NA + 1 NF (com contato espelhado NF) para feedback de circuito aprimorado.
    Bobina CACircuito de controle de 220 V, 50/60 Hz com alta corrente de pico de 245 VA e baixo consumo de manutenção de 26 VA.
    Longa durabilidade4 milhões de ciclos mecânicos e até 1,2 milhões de ciclos elétricos (AC-3)
    Capa protetoraVem com uma capa protetora para maior segurança.
    Construção robustaDesign robusto com 127 mm de largura e terminais de parafuso para circuitos de energia de até 50 mm².
    Padrões MúltiplosEm conformidade com as normas IEC, UL, CSA, CCC, UKCA e CE, com um nível de confiabilidade de segurança B10d = 1,3 milhão de ciclos.

    Especificações técnicas

    Principais características



    ParâmetroEspecificação
    FabricanteSchneider Electric
    FaixaTeSys Deca / TeSys D
    Tipo de produtoContator
    Nome abreviado do dispositivoLC1D
    AplicativoControle do motor, carga resistiva
    Categorias de UtilizaçãoAC-1, AC-3, AC-3e, AC-4
    Descrição dos polos3P (3 NÃO)

    Classificações operacionais



    ParâmetroEspecificação
    [Ue] Tensão Operacional Nominal≤ 690 V CA 25...400 Hz; ≤ 300 V CC
    [Ie] Corrente Operacional Nominal95 A (AC-3, ≤440 V, <60°C)
    125 A (AC-1, ≤690 V, <60°C)
    [Uc] Tensão do circuito de controle220 V CA 50/60 Hz
    Potência do motor (kW) - AC-345 kW (380-440 V)
    55 kW (500 V)
    45 kW (660-690 V)
    Potência do motor (HP) - AC-360 hp (460/480 V)
    60 hp (575/600 V)
    [Ith] Corrente Térmica Convencional de Ar Livre125 A (Circuito de alimentação), 10 A (Circuito de sinalização)

    Especificações de controle e bobina



    ParâmetroEspecificação
    Tipo de circuito de controleCA a 50/60 Hz
    Tecnologia de bobinaSem módulo supressor integrado
    Limites de tensão do circuito de controleOperacional: 0,8...1,1 Uc (50 Hz); 0,85...1,1 Uc (60 Hz)
    Limites de tensão de desativação0,3...0,6 Uc
    Potência de pico (VA)245 VA a 50/60 Hz, cosφ 0,75
    Consumo de energia em modo de espera (VA)26 VA a 50/60 Hz, cosφ 0,3
    Dissipação de calor6...10 W a 50/60 Hz
    Dissipação de potência por polo12,5 W (AC-1), 7,2 W (AC-3)

    Durabilidade e comutação



    ParâmetroEspecificação
    Durabilidade mecânica4 Mciclos
    Durabilidade elétrica (AC-3)1,2 Mciclos a 95 A, ≤440 V
    Durabilidade elétrica (AC-1)1,3 Mciclos a 125 A
    Taxa máxima de operação3600 ciclos/h a 60 °C
    Horário de Encerramento20...35 ms
    Horário de funcionamento6...20 ms
    Tensão de impulso suportável nominal8 kV (IEC 60947)
    Tensão de isolamento nominal1000 V (IEC 60947-4-1)

    Proteção contra curto-circuito



    ParâmetroEspecificação
    Capacidade de fabricação nominal1100 A a 440 V
    Capacidade de ruptura nominal1100 A a 440 V
    Classificação do fusível associado (Tipo 1)200 A gG a ≤ 690 V
    Classificação do fusível associado (Tipo 2)160 A gG a ≤ 690 V
    Resistência de curto prazo (ICW)1100 A (1 s), 800 A (10 s), 400 A (1 min)

    Especificações mecânicas



    ParâmetroEspecificação
    Largura85 mm
    Altura127 mm
    Profundidade130 mm
    Peso líquido~1,588 kg
    Modo de montagemTrilho DIN, Base (Parafuso)
    Conexões do circuito de alimentaçãoAbraçadeira de parafuso: 4-50 mm² (flexível) ou barramento 3x16 mm
    Conexões do circuito de controleAbraçadeira de parafuso: 1-4 mm²

    Meio Ambiente e Certificações



    ParâmetroEspecificação
    Temperatura ambiente de operação-40…60 °C (redução de potência até 70 °C)
    Temperatura de armazenamento-60…80 °C
    Altitude operacionalAté 3000 m sem redução de potência
    Grau de proteção de propriedade intelectualIP20 (face frontal) / IP2X (IEC 60529)
    Categoria de sobretensãoIII
    Grau de Poluição3
    Certificações de produtoCCC, CE, UKCA, CSA, UL
    Nível de confiabilidade de segurançaB10d = 1,3 Mciclos (carga nominal, EN/ISO 13849-1)
    Status RoHSAs informações variam; verifique com o fornecedor.

    Aplicações

    O LC1D95M7C é um contator de alta potência adequado para aplicações industriais pesadas:

    • Controle do motorPartida, parada e chaveamento de grandes motores CA em compressores, bombas, ventiladores e máquinas pesadas.

    • Comutação de energiaComutação de cargas resistivas e indutivas em painéis de controle industrial

    • Maquinaria PesadaEquipamentos de mineração, sistemas de transporte, britadores e extrusoras.

    • Sistemas HVACEquipamentos de climatização (HVAC) comerciais e industriais de grande porte

    • Construção de painéisIntegração em centros de controle de motores (CCMs) para controle distribuído.

    Benefícios



    BeneficiarDescrição
    Desempenho para serviço pesadoA classificação AC-3 de 95 A suporta cargas de motor elevadas, até 55 kW, tornando-a adequada para ambientes industriais exigentes.
    Longa vida útil4 milhões de ciclos mecânicos e 1,2 milhão de ciclos elétricos garantem uma operação confiável ao longo de anos de serviço.
    Tecnologia de bobina confiávelO baixo consumo de energia de apenas 26 VA reduz o desperdício de energia e a geração de calor.
    Auxiliares integradosOs contatos auxiliares integrados 1NA+1NF (com contato espelhado conforme IEC 60947-4-1) eliminam os custos de acessórios separados.
    Segurança em primeiro lugarO contato espelhado NF permite o feedback do circuito de segurança de acordo com as normas ISO 13849-1.

    Notas importantes

    • O LC1D95M7C faz parte do Série TeSys D com uma bobina CA padrão

    • "M7" O número da peça indica a tensão da bobina de 220 V CA.

    • O contratante inclui um capa protetora para segurança frontal IP20

    • Para proteção contra sobrecarga, utilize em conjunto com um Relé de sobrecarga térmica TeSys LRD na faixa apropriada

    • O contator contém Sem módulo de supressão de surtos integradoA supressão externa pode ser necessária para determinadas aplicações.

    • Para aplicações com alta corrente de pico, verifique a coordenação do Tipo 2 usando fusíveis gG de 160A.

    Perguntas frequentes

    Q1: Qual é a corrente nominal do LC1D95M7C?

    A: A corrente operacional nominal é 95 A na categoria de utilização AC-3 (partida do motor) e 125 A na categoria AC-1 (cargas resistivas) em ≤440V e <60°C .

    Q2: Qual é a potência máxima do motor que o LC1D95M7C pode controlar?

    A: Com tensão de 380-440V AC na categoria AC-3, ele pode controlar motores de até 45 kWCom 500 V CA, ele pode controlar até 55 kWEm termos de potência, ele suporta até... 60 hp a 460/480V .

    Q3: Qual a tensão da bobina necessária para o LC1D95M7C?

    A: O contator opera em um 220 V CA 50/60 Hz circuito de controle. O "M7" no número da peça indica a tensão desta bobina. .

    Q4: O LC1D95M7C possui contatos auxiliares integrados?

    A: Sim, vem com 1 contato auxiliar NA + 1 contato auxiliar NF integradoO contato NC é um contato do espelho Certificado para aplicações de feedback de segurança (de acordo com a norma IEC 60947-4-1). .

    Q5: Qual é a durabilidade elétrica deste contator?

    A: A durabilidade elétrica é 1,2 milhão de ciclos operação AC-3 de 95A e 1,3 milhão de ciclos operação AC-1 de 125A .

    Q6: O contator possui um supressor de surtos integrado?

    A: Não, este modelo vem sem um módulo supressor de surtos integradoPode ser necessário um sistema externo de supressão de surtos, dependendo da sua aplicação. .

    Q7: Quais certificações este produto possui?

    A: Ele contém CCC, CE, UKCA, CSA e UL certificações, garantindo a conformidade com os padrões internacionais .

    Q8: Quais são as dimensões físicas do LC1D95M7C?

    A: Dimensões aproximadas: 127 mm de altura × 85 mm de largura × 130 mm de profundidadePesa aproximadamente 1,588 kg. .

    Q9: Qual é a diferença entre as categorias de utilização AC-3 e AC-1?

    A: AC-1 É indicado para cargas resistivas (ex.: aquecimento) com uma corrente nominal de 125A. AC-3 É indicado para partida e comutação de motores (motores de gaiola de esquilo) com corrente nominal de 95 A. O AC-3 envolve correntes de pico mais elevadas durante a partida, daí a menor corrente nominal contínua. .

    Q10: Qual é a frequência máxima de operação?

    A: A taxa máxima de operação é 3600 ciclos por hora em temperaturas ambientes abaixo de 60°C .
