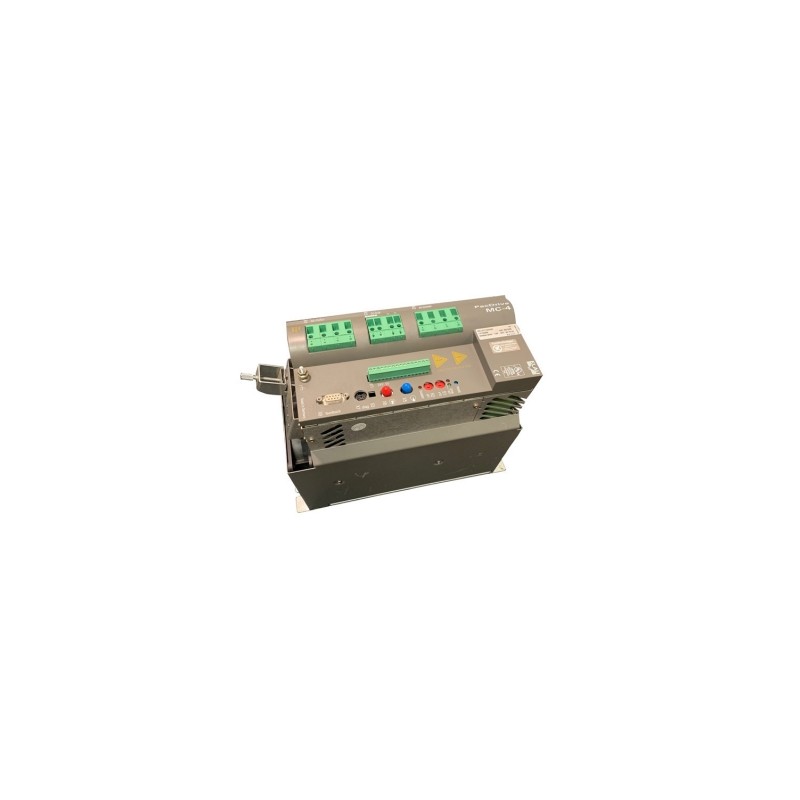

O Schneider Electric VDM01D10AA00, também conhecido como o MC-4/11/10/400O servoacionador PacDrive de alto desempenho da série MC-4 da ELAU foi projetado para controle preciso de movimento em automação industrial avançada. Ele integra o estágio de potência e o regulador para um único eixo em uma carcaça compacta. Faz parte da plataforma PacDrive™, projetada para arquiteturas de controle descentralizadas em linhas de produção de alta velocidade. .
Estado do produto: Este modelo foi descontinuado Segundo o fabricante, a Schneider Electric recomenda a série Lexium 62 como substituta direta para atualização.
Item nº :
VDM01D10AA00Pedido (MOQ) :
1Pagamento :
EXWOrigem do produto :
FrancePorto de embarque :
Wuhan, Hubei,ChinaTempo de espera :
3-5 daysPeso :
3.5kgEspecificações
MC-4/11/10/400 Novidade em estoque
Peso líquido (kg) | 3,8 kg |
Dimensões da embalagem | 40*36*18 |
unidade de medida do tamanho da embalagem | CM |
Mais detalhes
País de origem | França |
Condições do produto | Novo |
Garantia | um ano |
Método de pagamento | Transferência bancária, Western Union |
Método de envio | DHL/FedEx/UPS/TNE/EMS |
| Recurso | Descrição |
|---|---|
| Design compacto e integrado | Estágio de potência e regulador de software integrados em um único invólucro para um eixo. . |
| Arquitetura Distribuída | A comunicação com o PacController ou PacPC é feita através de cabo de fibra óptica (interface SERCOS). . |
| Ampla faixa de tensão | Classificado para corrente alternada trifásica de 380 V (-10%) a 480 V (+10%), adequado para redes elétricas globais. . |
| Reconhecimento automático de motores | Simplifica o comissionamento ao detectar automaticamente os servomotores conectados. . |
| Alta capacidade de sobrecarga | Capaz de até 250% sobrecarga para aplicações dinâmicas exigentes . |
| Interface SERCOS integrada | Barramento de comunicação padrão de alta velocidade em tempo real para sincronização multieixos. . |
| Instalação de armários | Classe de proteção IP20, projetada para instalação dentro de um painel de controle. . |
| Resfriamento robusto | Ventoinha integrada para gerenciamento térmico confiável. . |
| Parâmetro | Especificação |
|---|---|
| Fabricante | Schneider Electric (ELAU) |
| Número da peça | VDM01D10AA00 |
| Designação do modelo | MC-4/11/10/400 |
| Série | ELAU PacDrive MC-4 |
| Potência primária | Corrente alternada trifásica de 380 V (-10%) a 480 V (+10%), 50/60 Hz |
| Corrente nominal | 10 A |
| Capacidade de potência | Potência máxima: 34,5 / 69 kVA |
| Fornecimento de controle | CC 24 V (-15% / +25%) / 1 A |
| Fonte de alimentação de controle | Aproximadamente 12 W |
| Comunicação | Interface SERCOS integrada |
| Suporte ao codificador | Processamento de encoder de volta única e múltipla |
| Resfriamento | Ventoinha interna |
| Classe de proteção | IP20 |
| País de origem | Alemanha (DE) |
| Peso | Aproximadamente 4,0 kg |
| Dimensões | Aproximadamente 40,5 × 31,0 × 10,0 cm |
O VDM01D10AA00 é ideal para controle de movimento de alta velocidade e alta precisão em arquiteturas de automação distribuída. :
Máquinas de embalagemLinhas de envase e embalagem de alta velocidade .
ImpressorasEquipamentos de impressão alimentados por bobina e por folhas .
Linhas de montagemMontagem automatizada de componentes e eletrônicos .
Produção de Alimentos e BebidasSistemas de enchimento, fechamento e rotulagem .
RobóticaControle de robô multieixos .
Manuseio de MateriaisSistemas de pórtico e armazenamento/recuperação automatizados .
Máquinas têxteisEquipamentos para fiação, tecelagem e acabamento .
Máquinas-ferramenta CNCCentros de usinagem de alta precisão .
| Recurso | Beneficiar |
|---|---|
| Design descentralizado | Simplifica a logística e reduz a necessidade de espaço no armário. . |
| Comunicação por fibra óptica SERCOS | Fornece sincronização em tempo real e imune a ruídos para sistemas multieixos. . |
| Interface de codificador flexível | Suporta encoders absolutos de uma ou múltiplas voltas para feedback de alta resolução. . |
| Comissionamento baseado em software | Não é necessário instalar nenhum programa de usuário na unidade; a configuração é feita através do software de engenharia da PacDrive. . |
| SERCOS integrado | Reduz a complexidade da fiação e o tempo de comissionamento. . |
| Identificação automática de motores | Elimina a entrada manual de parâmetros e reduz erros de comissionamento. . |
| Alta capacidade de sobrecarga | Suporta demandas de torque máximo sem superdimensionar o acionamento. . |
Aviso de descontinuação: Este modelo foi descontinuado. Para novos projetos ou substituições em grande volume, a Schneider recomenda o Léxico 62 série .
Ambiente do sistema: A condução é não uma unidade independente. Ela foi projetada como parte do PacDrive ecossistema, que requer um mestre PacController ou PacPC via SERCOS .
Ambiente de programação: A configuração e a instalação são realizadas através da Schneider Electric. Especialista em Máquinas (anteriormente SoMachine) ou software ELAU PacDrive .
Somente o painel de controle: Com classificação IP20, este inversor deve ser instalado em um painel elétrico protegido. .
Cabos: Requer cabos específicos para motor, controle e SERCOS para operação. .
A: São o mesmo produto. MC-4/11/10/400 é a designação do modelo/pedido, enquanto VDM01D10AA00 é o código do produto usado no sistema Schneider Electric. .
A: O inversor requer uma alimentação trifásica de CA 380-480V e é classificado em 10A .
A: Ele utiliza um sistema integrado. SERCOS interface, normalmente conectada por meio de cabo de fibra óptica a um PacController .
A: Sim, ele suporta ambos. volta única e voltas múltiplas processamento de codificador absoluto .
A: Este produto é descontinuadoA Schneider Electric recomenda o Léxico 62 série como a atualização oficial .
A: Ele é configurado usando o software da Schneider Electric. Especialista em Máquinas (anteriormente SoMachine) ou o software legado ELAU PacDrive .
A: Ele foi projetado especificamente para o PacDrive ecossistema. Embora possa ser integrado a outros sistemas, a funcionalidade completa (especialmente a sincronização multieixos) depende do controlador PacDrive. .
A: A classe de proteção é IP20, indicando que se destina à instalação dentro de um painel de controle. .
