Principais vantagens
Monitoramento remoto abrangenteO módulo permite a leitura remota de medições elétricas da unidade de disparo Ekip Touch, incluindo dados de corrente, tensão, potência e energia. Informações sobre o status do disjuntor, como aberto/fechado/disparado e posição de retração/desconexão, também podem ser monitoradas remotamente. .
Capacidade de controle remotoQuando utilizado com o módulo atuador apropriado, o Ekip Com Modbus TCP permite a execução remota de comandos de abertura e fechamento no disjuntor. Isso possibilita a operação remota completa de disjuntores em sistemas automatizados de distribuição de energia. .
Funcionalidade do servidor HTTPO servidor web integrado permite que os operadores acessem informações do disjuntor por meio de um navegador web padrão, inserindo o endereço IP do módulo. Isso proporciona um método conveniente e gratuito para monitoramento local, sem a necessidade de instalação de software dedicado. .
Apoio em caso de demissãoPara aplicações que exigem alta disponibilidade, o módulo redundante Modbus TCP da Ekip Com pode ser instalado juntamente com o módulo padrão. Essa duplicação de portas de comunicação garante a conectividade contínua do sistema de supervisão em aplicações críticas, como refinarias, instalações químicas e siderúrgicas. .
Integração perfeita do sistemaO módulo suporta a integração com o Sistema de Controle de Distribuição Elétrica (EDCS) ABB Ability por meio do Ekip Com Hub, permitindo manutenção preditiva baseada em nuvem, análise de energia e geração de relatórios. .
Instalação e configuração fáceisO design tipo cartucho permite que o módulo seja instalado diretamente na caixa de terminais sem ferramentas especiais. A configuração pode ser realizada através do visor da unidade de disparo ou pelo software Ekip Connect da ABB. .
Parâmetros técnicos
Cenários de aplicação
O módulo ABB Ekip Com Modbus TCP é essencial em diversos sistemas de distribuição de energia industriais e comerciais que requerem monitoramento e controle remotos:
Distribuição de energia do data centerPermite o monitoramento em tempo real do status dos disjuntores e dos parâmetros elétricos nas unidades de distribuição de energia do data center, auxiliando na manutenção proativa e na otimização do consumo de energia. .
Sistemas de Automação IndustrialIntegra os disjuntores Emax 2 em redes de automação de fábrica para controle e monitoramento coordenados em instalações de produção.
Instalações de petróleo e gásFornece comunicação confiável para disjuntores em refinarias e plantas petroquímicas, onde configurações de comunicação redundantes garantem a operação contínua. .
Sistemas de gerenciamento predialConecta disjuntores a redes de automação predial para monitoramento de energia e gerenciamento de carga em edifícios comerciais e institucionais.
Gestão de energia baseada na nuvemQuando emparelhado com o Ekip Com Hub, o módulo permite a conexão com o ABB Ability EDCS para manutenção preditiva baseada em nuvem, análise de energia e diagnóstico remoto. .
Aplicações de redes inteligentesSuporta a integração de disjuntores de baixa tensão na infraestrutura de redes inteligentes para maior visibilidade e controle da rede.
O que está incluído
Antes de comprar
Status do estoqueEm estoque – Pronto para envio imediato.
DoençaNovo e original. Cada unidade é 100% testada e verificada antes do envio.
Acessórios necessáriosO módulo Ekip Supply é necessário para fornecer alimentação auxiliar de 24 V CC ao módulo Ekip Com Modbus TCP e à unidade de disparo. Caso ainda não esteja instalado, solicite-o separadamente. .
Nota de configuraçãoO módulo requer a configuração das definições de endereço IP (estático ou dinâmico) através do visor da unidade de viagem ou do software Ekip Connect. Cada Ekip Touch pode ser equipado com apenas um módulo por tipo; dois módulos do mesmo modelo não podem ser instalados simultaneamente. .
Aviso de segurançaO módulo não pode ser conectado diretamente à Internet. Conecte-o apenas a redes Ethernet dedicadas com medidas de segurança adequadas (firewall, etc.) implementadas. .
GarantiaAcompanha garantia padrão de 12 meses que cobre defeitos de materiais e de fabricação.
Perguntas frequentes
P: O que representa o número de modelo 1SDA074151R1?
A: O número de peça 1SDA074151R1 é o código de encomenda específico da ABB para o módulo de comunicação Ekip Com Modbus TCP compatível com os disjuntores a ar Emax 2, modelos E1.2 a E6.2. .
P: Qual é a função principal do módulo Modbus TCP da Ekip Com?
A: O módulo serve como interface de comunicação que conecta a unidade de disparo Ekip Touch do disjuntor a uma rede Ethernet usando o protocolo Modbus TCP. Ele permite o monitoramento remoto de medições e status, a configuração remota de parâmetros de proteção e (com módulos adicionais) comandos remotos de abertura e fechamento. .
P: Quais são os acessórios mínimos necessários para o funcionamento?
A: O módulo Ekip Supply é obrigatório para fornecer alimentação auxiliar de 24 V CC tanto para o módulo Ekip Com quanto para a unidade de disparo. O módulo não pode operar sem essa fonte de alimentação. .
P: Qual é o comprimento máximo suportado para cabos Ethernet?
A: O comprimento máximo do cabo entre o módulo Ekip Com Modbus TCP e o switch de rede é de 100 metros. Para uma comunicação confiável, é necessário um cabo S/FTP de categoria 6 (dupla blindagem). .
P: Quantos módulos de comunicação podem ser instalados em um disjuntor?
A: É possível instalar até três módulos de comunicação simultaneamente nos disjuntores Emax 2 E2.2, E4.2 e E6.2. Nos disjuntores E1.2, é possível instalar até dois módulos. No entanto, apenas um módulo de cada tipo (por exemplo, um Ekip Com Modbus TCP) pode ser instalado por disjuntor. .
P: Este módulo pode funcionar como um servidor web?
R: Sim, o Ekip Com Modbus TCP inclui funcionalidade de servidor HTTP. Ao inserir o endereço IP do módulo em um navegador web, os operadores podem acessar as informações do disjuntor em modo somente leitura. No entanto, comandos remotos e modificações de parâmetros não podem ser executados através da interface web. .
P: Qual é a configuração de segurança de rede recomendada?
A: O módulo deve ser conectado apenas a redes Ethernet dedicadas com medidas de segurança adequadas, como firewalls. Ele nunca deve ser conectado diretamente à Internet. O gerente da planta é responsável por estabelecer e manter as medidas de cibersegurança apropriadas. .
P: Qual o prazo de entrega deste módulo?
A: Como este é um item em estoque, geralmente enviamos em até 24 horas após a confirmação do pedido por meio de serviços expressos internacionais como DHL ou FedEx.
Recomendando modelos
O módulo ABB Ekip Com Modbus TCP funciona perfeitamente com os seguintes componentes ABB:

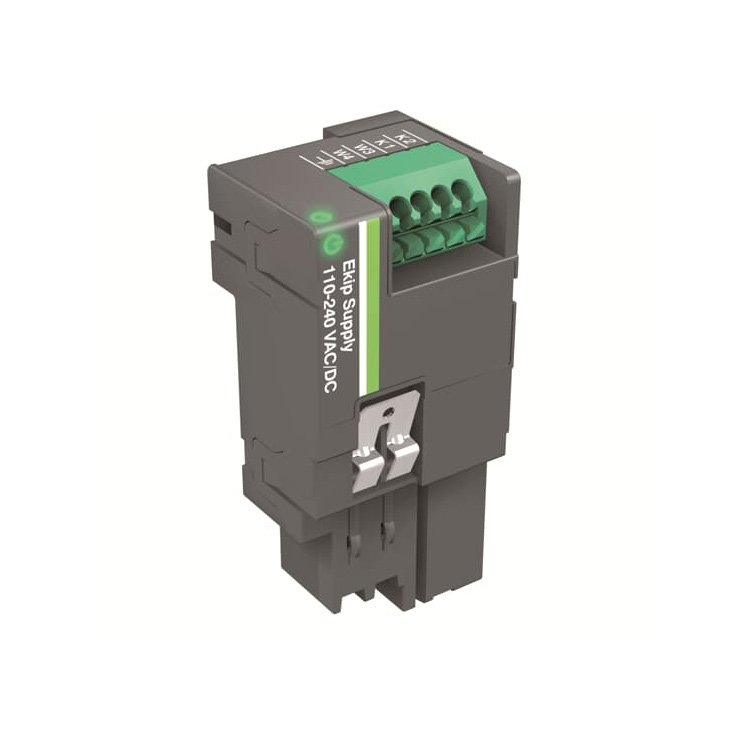

1SDA074172R1Módulo Ekip Supply 110-240V AC/DC, necessário para fornecer energia auxiliar ao módulo de comunicação e à unidade de disparo.
1SDA074173R1Fonte de alimentação Ekip Supply versão 24-48V DC, para aplicações de alimentação auxiliar de baixa tensão DC.
1SDA074158R1Módulo redundante Modbus TCP da Ekip Com, para aplicações que exigem portas de comunicação redundantes e maior disponibilidade do sistema. .
1SDA074152R1Módulo Ekip Com Modbus RS-485, para aplicações que utilizam comunicação serial Modbus em vez de Ethernet.
1SDA074155R1Módulo Ekip Com Profinet, para integração com redes industriais PROFINET.
Ekip Com HubMódulo central de comunicação que permite a conexão de todo o quadro de distribuição à plataforma em nuvem ABB Ability EDCS para gerenciamento avançado de energia e manutenção preditiva. .
Software Ekip ConnectSoftware de configuração da ABB baseado em PC para configurar endereços IP, sincronização IEEE 1588 e outros parâmetros avançados do módulo. .
