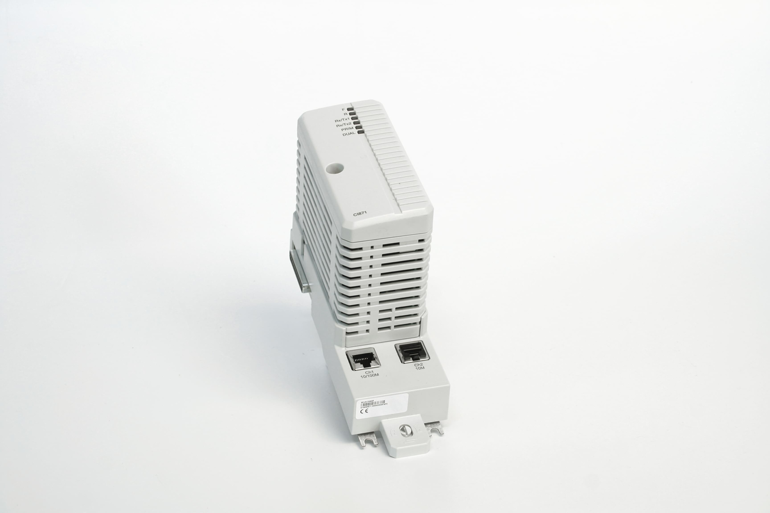

O ABB CI871K01 (3BSE056767R1) é um Módulo de interface de comunicação PROFINET IO projetado para o Família de controladores AC 800M dentro do Sistema 800xA sistema de controle distribuídoEle funciona como um controlador de E/S de canal único (mestre), conectando o controlador a dispositivos de campo PROFINET e suportando comunicação Ethernet industrial em tempo real com velocidades de até 100 Mbps.
Item nº :
CI871K01 3BSE056767R1Pedido (MOQ) :
1 PiecePagamento :
EXWOrigem do produto :
SwedenPorto de embarque :
WuhanTempo de espera :
3~5 daysPeso :
3kg| Especificação | Descrição |
|---|---|
| Fabricante | ABB |
| Modelo | CI871K01 |
| Número do artigo | 3BSE056767R1 |
| Família de produtos | AC 800M / Sistema 800xA |
| Tipo de produto | Módulo de interface PROFINET IO |
| Protocolo de comunicação | PROFINET IO |
| Taxa de transmissão | 10/100 Mbit/s (IEEE 802.3u 100 Base-TX) |
| Interface física | Conector fêmea RJ-45 (8 pinos) |
| Canais | 1 |
| Placa de base | TP867 (inclui dois conectores RJ45; apenas o canal 1 suporta 100 Mbps) |
| Interface CEX-Bus | Integrado; suporta até 12 dispositivos de barramento CEX. |
| Tensão de alimentação | 24V CC |
| Consumo de energia | 3,8 W típico (máximo 6 W) |
| Consumo atual | 160 mA do barramento CEX (máx. 250 mA) |
| Classe de proteção | IP20 |
| Dimensões (L x A x P) | 59 x 186 x 127,5 mm |
| Peso | Aproximadamente 0,5 kg (módulo) / 0,7 kg (com embalagem) |
| Temperatura de operação | 0°C a +60°C |
| Indicadores de status | Indicadores LED para alimentação, estado do módulo e atividade da rede. |
| Montagem | Trilho DIN padrão de 35 mm |
| Certificações | CE, UL, CSA |
| Modelo | Descrição | Aplicação típica |
|---|---|---|
| CI871K01 (este modelo) | Módulo de interface PROFINET IO para AC 800M | Integração mestre PROFINET de canal único |
| CI869K01 | Módulo mestre PROFIBUS DP | Conectividade de dispositivos de campo PROFIBUS |
| CI854 | Acoplador PROFIBUS DP-PA | Conectando redes inteligentes de instrumentos de campo |
| CI841 | Módulo Ethernet de alta velocidade | Conectividade de rede ao nível da planta |
| CI810 | Módulo mestre DeviceNet | Suporte ao barramento de campo DeviceNet |
| 3BSE056768R1 | Variante alternativa/atualizada do CI871K01 | Migração ou funcionalidade aprimorada |
Q1: Qual é a função principal do CI871K01?
O CI871K01 é um módulo de interface de comunicação PROFINET IO que conecta o controlador AC 800M aos dispositivos de campo PROFINET. Ele atua como um controlador de E/S (mestre), gerenciando a troca de dados em tempo real entre o controlador e os dispositivos de E/S distribuídos na rede PROFINET..
Q2: Com quais sistemas de controladores o CI871K01 é compatível?
O módulo foi projetado para o Família de controladores ABB AC 800M e é usado dentro de Sistema 800xA e Advant OCS plataformas de automação.
Q3: Quais são as velocidades de comunicação suportadas por este módulo?
O CI871K01 suporta 10/100 Mbit/s Velocidades de transmissão baseadas no padrão IEEE 802.3u 100 Base-TX, garantindo transmissão de dados flexível e eficiente para aplicações de automação industrial..
Q4: O CI871K01 suporta configurações redundantes?
O CI871K01 suporta redundância de módulo duplo Quando emparelhado com uma placa de base redundante. Nessa configuração, se o link de comunicação principal falhar, o sistema alterna automaticamente para o módulo de backup, garantindo a operação contínua..
Q5: Quais são as aplicações típicas deste módulo?
Aplicações comuns incluem Automação industrial e controle de processos, geração de energia e subestações, instalações de tratamento de água, fábricas químicas e petroquímicas, e linhas de produção onde a integração do dispositivo PROFINET com o sistema de controle da ABB é necessária.
