O ProSoft MVI56-MBP é um poderoso módulo de interface de rede Modbus Plus de porta dupla projetado para o Rockwell Automation ControlLogix Este módulo de slot único, compatível com backplane, permite a integração perfeita entre processadores ControlLogix e redes Modbus Plus, preenchendo a lacuna entre sistemas de controle Allen-Bradley e PLCs Modicon ou outros dispositivos compatíveis com Modbus Plus. .
O módulo opera como um par na rede Modbus Plus, atuando simultaneamente como um módulo de entrada/saída para o backplane ControlLogix. design de porta dupla e Espaço de registro de 4000 palavras Oferecer recursos robustos de troca de dados em alta velocidade para aplicações exigentes de automação industrial.
Item nº :
MVI56-MBPPedido (MOQ) :
1Pagamento :
EXWOrigem do produto :
USAPorto de embarque :
Wuhan, Hubei, ChinaTempo de espera :
3-5 daysPeso :
1.5kgDescrição dos produtos
Módulo de comunicação de porta dupla Modbus Plus ProSoft MVI56-MBP
Gateway Modbus Plus de alto desempenho para processadores ControlLogix
| Número do modelo | MVI56-MBP |
| Local de origem | EUA |
| Dimensão/Peso | 1,5 kg |
| Doença | novo e original |
| Garantia | 1 ano |
| Termos de envio | DHL Fedex TNT EMS UPS |
| Pagamento | TT / Western Union |
| Prazo de entrega | 3 a 5 dias |
| Serviço | Serviço online 24 horas |
Duas portas Modbus Plus: Dois conectores DB9 fêmea oferecem conectividade redundante ou de rede dupla para maior confiabilidade e flexibilidade.
Funcionalidade Mestre e Escravo: Suporta os modos mestre e escravo, permitindo conectividade ponto a ponto com processadores Modicon e outros dispositivos Modbus Plus, como inversores de frequência, relés e monitores de energia.
Espaço para registro de 4000 palavras: Um amplo banco de dados interno permite a troca eficiente de dados entre o processador ControlLogix e a rede Modbus Plus.
Transferência de dados assíncrona: A transferência de dados do processador ControlLogix é assíncrona em relação às ações da rede Modbus Plus, otimizando o desempenho geral do sistema.
Intercâmbio global de dados: Troca ativamente dados globais de entrada/saída (máximo de 32 palavras por nó), com prioridade para esses tipos de dados para transferência de dados de controle em alta velocidade.
Suporte de comando abrangente: Até 100 comandos mestres configuráveis com recursos de sondagem condicional e contínua.
Configuração flexível: Endereçamento de nós configurável por software (1-64), tamanhos de dados globais e alocação de memória.
Confiabilidade de nível industrial: Ampla faixa de temperatura operacional (0°C a 60°C), tolerância a choques de 30g e construção robusta em alumínio.
Integração fácil: Compatível com backplane 1756 de slot único; inclui arquivo de lógica ladder de exemplo e suporta RSLogix 5000/Studio 5000.
Ferramentas de diagnóstico: Porta de configuração/depuração integrada e indicadores LED de status para o status do módulo, transferência de backplane e atividade serial.
| Categoria | Especificação |
|---|---|
| Fabricante | Tecnologia ProSoft |
| Número do modelo | MVI56-MBP |
| Tipo de produto | Módulo de interface de rede Modbus Plus de porta dupla |
| Plataforma | Rockwell Automation ControlLogix (chassi 1756) |
| Requisitos de espaço | 1 slot único |
| Parâmetro | Detalhe |
|---|---|
| Protocolo | Modbus Plus |
| Portas de comunicação | 2 x DB9 Fêmea (Conectores Modbus Plus padrão) |
| Conectores Modbus Plus | Dois conectores DB9 fêmea padrão Modbus Plus |
| Porta de depuração/configuração | 1 x RJ45 (RS-232) com cabo DB-9M incluído |
| Taxa de transmissão (Baud rate) | 57.600 bps (fixo) |
| Formato dos dados | 1 Início, 8 Dados, Sem Paridade, 1 Parada |
| Parâmetro | Detalhe |
|---|---|
| Suporte a listas de comandos | Até 200 comandos |
| Códigos de função suportados (Mestre) | 3, 16 |
| Tipos de votação | Sondagem condicional e contínua da lista de comandos |
| Comandos de evento | Comandos de escrita de bits e registradores orientados a eventos (controlados por lógica ladder) |
| Suporte de transmissão | Suporta o envio de comandos de transmissão. |
| Tratamento de erros | Os códigos de erro de status de comunicação retornados à lógica ladder por comando |
| Parâmetro | Detalhe |
|---|---|
| Códigos de função suportados (escravo) | 1, 2, 3, 4, 5, 6, 15, 16 |
| Suporte de transmissão | Suporta comandos de transmissão do host. |
| Relatório de erros | Códigos de erro de comunicação retornados à lógica ladder |
| Parâmetro | Detalhe |
|---|---|
| Dados globais | Máximo de 32 palavras por nó |
| Dados globais de saída | Máximo de 32 palavras por nó |
| Prioridade | Transferência de dados de alta prioridade para dados de controle. |
| Parâmetro | Detalhe |
|---|---|
| Corrente do plano de fundo (5V CC) | 800 mA |
| Corrente do painel traseiro (24 V CC) | 3 mA |
| Temperatura de operação | 0°C a 60°C (32°F a 140°F) |
| Temperatura de armazenamento | -40°C a 85°C (-40°F a 185°F) |
| Umidade Relativa | 5% a 95% (sem condensação) |
| Choque (Operacional) | 30 g |
| Choque (Não operacional) | 50 g |
| Vibração | 5 g de 10 a 150 Hz |
| Indicadores LED | Status do módulo, status da transferência do backplane, status do aplicativo, atividade serial |
| Peso | Aproximadamente 0,28 - 0,63 kg |
| Parâmetro | Detalhe |
|---|---|
| Endereço do nó | 1 a 64 (configurável por software) |
| Suporte de roteamento | Todos os 5 níveis de roteamento Modbus Plus |
| Número máximo de palavras lidas/escritas | 100 palavras |
| Transferência de dados do módulo | De 0 a 4.000 palavras |
O módulo MVI56-MBP é utilizado em uma ampla gama de setores industriais que exigem conectividade Modbus Plus. :
| Indústria | Aplicativo |
|---|---|
| Automotivo | Controle de linha de produção com sistemas mistos Modicon e ControlLogix |
| Processamento de Alimentos | Integração do controle de processos entre diferentes plataformas de PLC |
| Mineração | sistemas de manuseio de materiais e controle de esteiras |
| Petróleo e gás | Monitoramento de dutos e controle de plataformas offshore |
| Celulose e Papel | Controle de processos integrado com dispositivos Modbus Plus legados |
| Água/Esgoto | Integração SCADA da estação de bombeamento e da estação de tratamento |

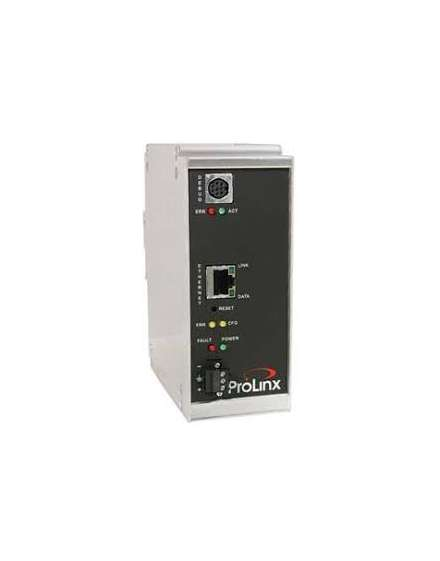

O ProSoft 5201-MNET-MCM é um Gateway Modbus TCP/IP para Modbus Mestre/Escravo Da família ProLinx, projetado para conectar perfeitamente redes Modbus TCP/IP baseadas em Ethernet com dispositivos seriais Modbus legados.

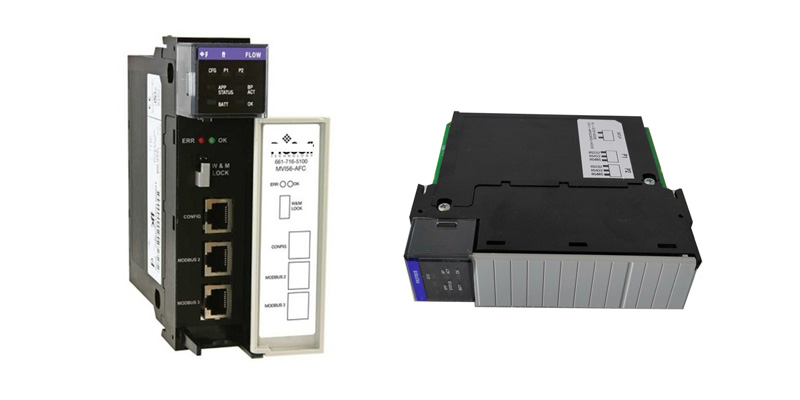

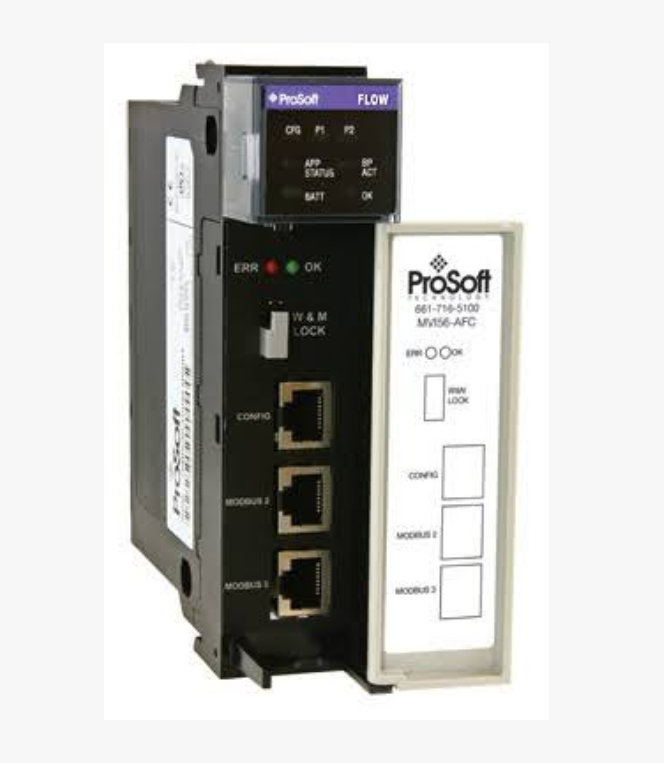

O MVI56-AFC É um módulo de computador para medição de fluxo de líquidos e gases, integrado ao rack, para a plataforma ControlLogix da Rockwell Automation. Ele descarrega cálculos complexos de fluxo do CLP, sendo compatível com os padrões AGA 3, 7, 8 e API MPMS para medição de hidrocarbonetos.
O ProSoft MVI56-DFCM É um módulo de comunicação serial DF1 Master/Slave para a plataforma ControlLogix da Rockwell Automation. Ele permite a integração perfeita entre processadores ControlLogix e dispositivos compatíveis com DF1, permitindo que o sistema atue como um submestre ou escravo SCADA em uma rede DF1.

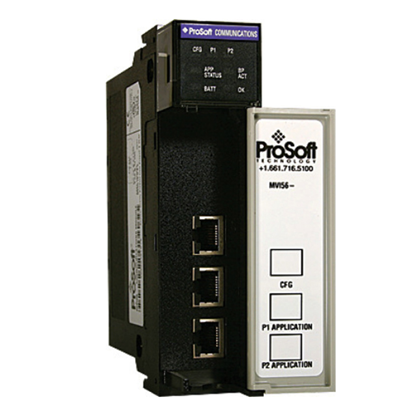

O ProSoft MVI56-DH485 é um módulo de comunicação DH-485 para a plataforma ControlLogix da Rockwell Automation. Ele fornece uma interface de alta velocidade entre processadores ControlLogix e redes DH-485, permitindo integração perfeita com PLCs legados da Rockwell Automation (como o SLC 5/03) e outros dispositivos finais compatíveis com DH-485.

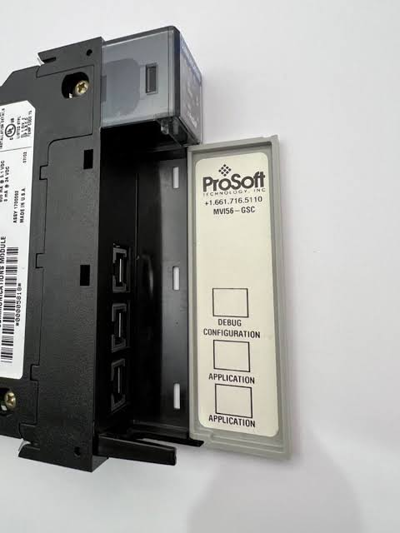

O ProSoft MVI56-GSC é um módulo genérico de comunicação serial ASCII para a plataforma ControlLogix da Rockwell Automation. Ele adiciona duas portas seriais totalmente configuráveis que permitem ao processador ControlLogix se comunicar com dispositivos baseados em ASCII, como leitores de código de barras, balanças, impressoras e instrumentos seriais legados, sem consumir a porta frontal do processador ou tempo de processamento valioso.
O ProSoft MVI56-MCM É um módulo de comunicação Modbus Master/Slave para a plataforma ControlLogix da Rockwell Automation. Ele atua como um gateway entre o backplane do ControlLogix e dispositivos compatíveis com Modbus, permitindo a troca contínua de dados com instrumentos, inversores de frequência e sistemas SCADA.
O PROSOFT MVI56-MNET é um módulo de gateway de rede de alto desempenho projetado pela ProSoft Technology para a plataforma ControlLogix da Rockwell Automation. Sua função principal é conectar perfeitamente os processadores ControlLogix a dispositivos de terceiros que suportam o protocolo Modbus TCP/IP — como inversores de frequência, instrumentos inteligentes e sistemas SCADA — permitindo a troca eficiente de dados entre barramentos de campo industriais e redes de informação de nível superior por meio de interfaces Ethernet padrão.
