PROSOFT MVI56-PDPMV1 PROFIBUS DPV1 Master Communication Module (12Mbps, 125 Slave Stations) ControlLogix Communication Module (Spare Parts)
PROSOFT MVI56-PDPMV1 module: PROFIBUS D-Sub interface, LED status indicators, optically isolated RS-485.

Módulo de comunicação mestre PROFIBUS DPV1 ProSoft MVI56-PDPMV1

O ProSoft MVI56-PDPMV1 é um poderoso módulo de comunicação mestre PROFIBUS DPV1 projetado para o Rockwell Automation ControlLogix Este módulo de slot único, compatível com backplane, fornece uma ponte perfeita e eficiente entre o seu sistema ControlLogix e uma rede PROFIBUS DP, permitindo a integração de uma ampla gama de dispositivos industriais. .

O MVI56-PDPMV1 funciona como um scanner de rede PROFIBUS, atuando como um módulo de entrada/saída entre a rede PROFIBUS e o processador ControlLogix. Ele suporta todas as especificações do mestre de acordo com a norma IEC 61158, incluindo transferência de dados acíclica com serviços DPV1 de Classe 1 ou Classe 2. Este módulo é a solução ideal para aplicações que exigem conectividade robusta em ambientes industriais, como manufatura, embalagem, água/esgoto e petróleo e gás.

  • Item nº :

    MVI56-PDPMV1

  • Pedido (MOQ) :

    1

  • Pagamento :

    EXW

  • Origem do produto :

    USA

  • Porto de embarque :

    Wuhan, Hubei, China

  • Tempo de espera :

    3-5 days

  • Peso :

    0.8kg

  • Descrição dos produtos

    Módulo de comunicação mestre PROFIBUS DPV1 ProSoft MVI56-PDPMV1

    Módulo mestre PROFIBUS de alto desempenho para Rockwell Automation ControlLogix

    Número do modeloMVI56-PDPMV1
    Local de origemEUA
    Dimensão/Peso0,8 kg
    Doençanovo e original
    Garantia1 ano
    Termos de envio
    		DHL Fedex TNT EMS UPS
    PagamentoTT / Western Union
    Prazo de entrega3 a 5 dias
    Serviço
    		Serviço online 24 horas

    Principais características e benefícios

    • Funcionalidade mestre PROFIBUS DPV1: Suporta a especificação completa do padrão DPV1, permitindo a transferência de dados de parâmetros acíclicos para parametrização online, alarmes e diagnósticos avançados.

    • Grande capacidade de dados cíclicos: Configurável para até 1536 bytes de dados cíclicos de entrada e 1536 bytes de saída, oferecendo capacidade substancial para aplicações exigentes.

    • Alta conectividade de nós: Um único módulo pode conectar-se e gerenciar até 125 dispositivos escravos PROFIBUS DP, reduzindo significativamente a necessidade de múltiplos módulos de comunicação.

    • Comunicação de alta velocidade: Suporta todas as taxas de transmissão padronizadas até 12 Mbps, garantindo uma troca de dados rápida e eficiente com dispositivos de campo.

    • Interface PROFIBUS opticamente isolada: A porta RS-485 proporciona isolamento elétrico para proteção contra ruídos e loops de terra em ambientes industriais, aumentando a confiabilidade do sistema.

    • Integração perfeita com o ControlLogix: O módulo é reconhecido como um módulo de entrada/saída no backplane 1756, integrando-se diretamente com o RSLogix/Studio 5000. A lógica ladder é usada para a transferência de dados entre o módulo e o processador. .

    • Tecnologia CIPconnect™: Permite acesso para configuração e diagnóstico a partir de um PC através da rede EtherNet/IP por meio de um módulo 1756-ENBT, simplificando a arquitetura de rede. .

    • Suporte a múltiplos protocolos: Além do PROFIBUS DPV0/V1, o módulo suporta uma variedade de protocolos, incluindo Modbus RTU/TCP e PROFINET IO. .

    • Confiabilidade de nível industrial: Projetado para ambientes agressivos, com ampla faixa de temperatura operacional (0°C a 60°C), tolerância a choques de 30g e tolerância a vibrações de 5g.

    Especificações técnicas



    CategoriaEspecificação
    FabricanteTecnologia ProSoft
    Número do modeloMVI56-PDPMV1
    Tipo de produtoMódulo de comunicação mestre PROFIBUS DPV1
    PlataformaRockwell Automation ControlLogix (chassi 1756)
    Requisitos de espaço1 slot único
    Tipo de rackLocal ou remoto

    Especificações de comunicação



    ParâmetroDetalhe
    ProtocoloMestre PROFIBUS DP V0/V1 (IEC 61158)
    Interface PROFIBUS1 x RS485, com isolamento óptico
    Número de escravosAté 125 dispositivos
    Taxa de transmissão (Baud rate)9,6 kbps a 12 Mbps (todas as taxas padrão)
    Dados de entrada cíclicos máximos1536 bytes
    Dados de saída cíclica máxima1536 bytes
    Porta de depuração/configuração1 x RJ45 (RS-232)
    Tipo de transferência de dadosLógica de escada

    Especificações de energia e ambientais



    ParâmetroDetalhe
    Corrente do plano de fundo (5V CC)800 mA
    Corrente do painel traseiro (24 V CC)3 mA
    Temperatura de operação0°C a 60°C (32°F a 140°F)
    Temperatura de armazenamento-40°C a 85°C (-40°F a 185°F)
    Umidade Relativa5% a 95% (sem condensação)
    Choque (Operacional)30 g
    Vibração5 g a 10...500 Hz
    Classificação de proteçãoIP20
    PesoAproximadamente 0,35 - 1,36 kg (dependendo da embalagem)

    Indicadores LED





    LIDERADOFunção
    Status do móduloIndica o estado geral do módulo.
    Status de transferência do backplaneExibe a atividade de comunicação no backplane do ControlLogix.
    Status da candidaturaExibe o status de execução do firmware do módulo.
    Atividade serial / ErroIndica o estado da comunicação e erros na rede PROFIBUS.

    Aplicações

    O módulo MVI56-PDPMV1 é utilizado em uma ampla gama de setores industriais que requerem conectividade PROFIBUS. :



    IndústriaAplicativo
    FabricaçãoConectando inversores, sensores e atuadores PROFIBUS a uma plataforma ControlLogix
    Petróleo e gásMonitoramento de dutos, controle de plataformas offshore e integração de refinarias
    Água/EsgotoIntegração SCADA com instrumentação PROFIBUS em estações de bombeamento e estações de tratamento de esgoto.
    Produtos FarmacêuticosControle de processos com analisadores e transmissores PROFIBUS
    Alimentos e bebidasAutomação de linhas de embalagem e processamento com dispositivos PROFIBUS
    Geração de energiaSistemas de monitoramento e controle usando E/S PROFIBUS



TAGS POPULARES :

PROSOFT MVI56-PDPMV1

Módulo PLC MVI56-PDPMV1

MVI56-PDPMV1 em estoque

Deixe um recado
Se você estiver interessado em nossos produtos e quiser saber mais detalhes, deixe uma mensagem aqui e responderemos assim que possível.
Assunto : Módulo de comunicação mestre PROFIBUS DPV1 ProSoft MVI56-PDPMV1

Produtos relacionados

  • Novo gateway ProSoft 5201-MNET-MCM Modbus TCP/IP para Modbus Master/Slave
    Novo gateway ProSoft 5201-MNET-MCM Modbus TCP/IP para Modbus Master/Slave

    O ProSoft 5201-MNET-MCM é um Gateway Modbus TCP/IP para Modbus Mestre/Escravo Da família ProLinx, projetado para conectar perfeitamente redes Modbus TCP/IP baseadas em Ethernet com dispositivos seriais Modbus legados.

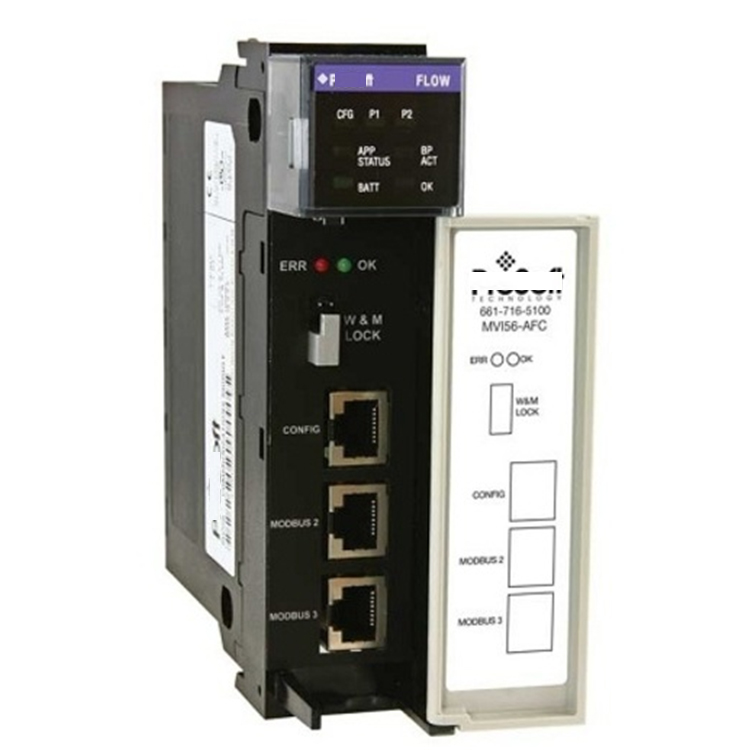

  • Computador de fluxo de gás e óleo PROSOFT MVI56-AFC - Novo em estoque
