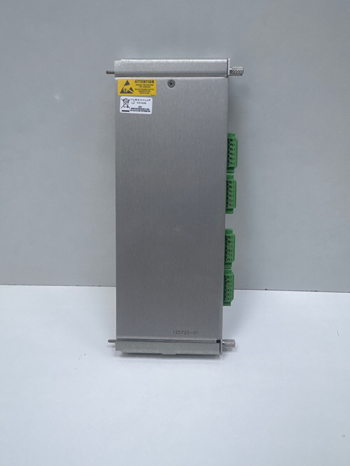

O Bently Nevada 125720-02 é o Módulo de saída de relé de 4 canais sobressalente projetado especificamente para Área perigosa (Classe I, Divisão 2 / Zona 2) e sistemas de segurança funcional (SIL) dentro do Módulo de relé 3500/32M arquitetura. É uma placa de E/S traseira de altura total que funciona em conjunto com o 149986-02 Módulo de controle de relé frontal, fornecendo quatro relés independentes. Polo único de lançamento duplo (SPDT) Saídas de relé para proteção da máquina e lógica de desligamento de emergência.
Item nº :
125720-02Pedido (MOQ) :
1 PiecePagamento :
EXW/CIFOrigem do produto :
USAPorto de embarque :
WuhanTempo de espera :
3-5daysPeso :
3kg| Especificação | Descrição |
|---|---|
| Fabricante | Bently Nevada (Baker Hughes) |
| Modelo | 125720-02 |
| Família de produtos | Módulo de relé de 4 canais 3500/32M |
| Tipo de produto | Módulo de saída de relé de 4 canais sobressalente (E/S traseira) |
| Módulo frontal compatível | 149986-02 (Módulo de Controle de Relé de 4 Canais) |
| Aplicativo | Sistemas de áreas classificadas e sistemas de segurança funcional (SIL) |
| Número de saídas | 4 canais de retransmissão independentes |
| Tipo de relé | Lançamento duplo de um poste (SPDT / Forma C) |
| Contacte a Vida | 100.000 ciclos a 5 A, 24 Vcc ou 240 Vca |
| Tensão máxima de comutação (áreas classificadas como perigosas/SIL) | 30 Vcc / 30 Vca (Tensão limitada para fins de certificação) |
| Corrente máxima de comutação | 2 A (carga resistiva) a 30 Vcc / 30 Vca |
| Corrente mínima de comutação | 100 mA a 12 Vdc |
| Supressor de arco | 250 Vrms, instalação padrão |
| Isolamento | Construção de relés selados com epóxi |
| Modo de operação | Selecionável por interruptor: Normalmente energizado (NE) ou Normalmente desenergizado (NDE) |
| Consumo de energia | 5,8 W típico |
| Posição do rack | Slot traseiro diretamente atrás do módulo principal 3500/32M |
| Espaço em rack | 1 slot traseiro de altura total |
| Dimensões (A x L x P) | 241 mm x 24,4 mm x 99,1 mm |
| Peso | Aproximadamente 0,4–0,48 kg |
| Temperatura de operação | -30°C a +65°C (-22°F a +150°F) |
| Temperatura de armazenamento | -40°C a +85°C (-40°F a +185°F) |
| Umidade | 95%, sem condensação |
| Certificações | ATEX, IECEx, cNRTLus (Classe I, Divisão 2 / Zona 2) |
| Conector de campo obrigatório | 00580436 (conector de terminal verde de 6 posições) ou 166M2390 (tipo de mola de encaixe) |
| País de origem | EUA |
| Modelo | Descrição | Aplicação típica |
|---|---|---|
| 125720-02 (este modelo) | Módulo de saída de relé de 4 canais sobressalente para sistemas classificados como perigosos/SIL | Aplicações de segurança funcional e em áreas classificadas como perigosas |
| 125720-01 | Módulo de saída de relé de 4 canais sobressalente (padrão) | Aplicações de uso geral (somente para reparos) |
| 149986-02 | Módulo de controle de relé de 4 canais sobressalente (placa frontal) | Cartão frontal complementar para o modelo 125720-02 |
| 3500/32-01-01 | Módulo de relé completo de 4 canais (cNRTLus) | Instalações na América do Norte que requerem Classe I Divisão 2 |
| 3500/32-01-02 | Módulo de relé completo de 4 canais (ATEX/IECEx/CSA) | Instalações internacionais em áreas perigosas |
| 00580436 | Conector de terminal verde de 6 posições | Conector de fiação de campo necessário |
| 166M2390 | Conector de terminal tipo mola de encaixe | Conector alternativo para fiação de campo |
Q1: Qual é a função principal do 125720-02?
É o módulo de E/S traseiro para o módulo de relé de 4 canais 3500/32M em áreas classificadas como perigosas e sistemas com classificação SIL. Ele fornece a estrutura física. contatos de relé SPDT que executam a lógica de disparo, alarme e desligamento programada no módulo de controle de relés do painel frontal (149986-02). Ele serve como a interface crítica de "execução" entre o rack de monitoramento e dispositivos de desligamento externos, como válvulas ESD e indicadores. .
Q2: Qual é a diferença entre 125720-02 e 125720-01?
O 125720-02 é a versão especializada para Área perigosa (Classe I, Divisão 2 / Zona 2) e segurança funcional (SIL) sistemas. É Tensão limitada a 30 Vdc / 30 Vac para cumprir os requisitos de espaçamento da certificação. 125720-01 é a versão padrão para aplicações de uso geral com classificações de tensão mais altas (até 125 Vdc / 250 Vac), mas é Disponível apenas para reparo conforme documentação oficial de peças sobressalentes .
Q3: O modelo 125720-02 pode ser trocado com o motor ligado?
Não. O pessoal de manutenção deve Desconecte os blocos de terminais da fiação de campo e desligue a energia da área do slot específica. Antes da extração, remova este componente sob carga ativa, o que pode interromper os circuitos de votação de segurança e acionar falsos disparos de emergência. Sempre siga as precauções adequadas contra ESD e verifique se a configuração do módulo de substituição corresponde à do original. .
Q4: Quais são as classificações de contato para o 125720-02 em aplicações classificadas como perigosas/SIL?
Para áreas classificadas como perigosas e aplicações SIL, os contatos do relé são limitados a:
tensão máxima de comutação: 30 Vdc / 30 Vac
Corrente máxima de comutação: 2 A (carga resistiva)
Corrente mínima de comutação: 100 mA a 12 Vdc
Vida em contato: 100.000 ciclos a 5 A, 24 Vcc ou 240 Vca
Q5: Quais são os modos de falha e alertas de diagnóstico comuns para este módulo?
Os alertas de diagnóstico comuns incluem:
Módulo não está OKFalha no autodiagnóstico interno, geralmente causada pelo envelhecimento das bobinas do relé.
Falha no reléO canal não atua, geralmente devido a curtos-circuitos na fiação externa ou desgaste dos contatos.
Incompatibilidade na leitura do reléSoldagem por contato (frequentemente causada por retorno de carga indutiva sem supressão de surtos) ou degradação da bobina.
Tempo limite do cão de vigilânciaInterrupção na comunicação com o backplane, geralmente devido a incompatibilidades na versão do firmware.
