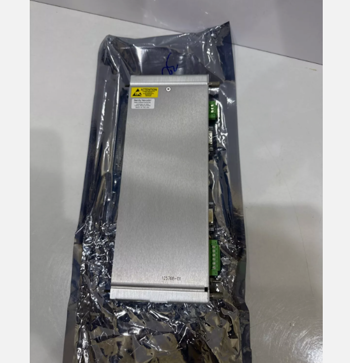

O Bently Nevada 125768-01 é um Módulo de E/S RIM com interface RS-232/RS-422 para o sistema de proteção de máquinas da série 3500. Serve como placa de E/S traseira que funciona em conjunto com a placa principal do Módulo de Interface de Rack (RIM) 3500/20, fornecendo as portas de comunicação serial físicas necessárias para configuração do rack, recuperação de dados da máquina e integração com processadores de comunicação externos, como TDXnet, TDIX e DDIX.
Item nº :
125768-01Pedido (MOQ) :
1 PiecePagamento :
EXW/CIFOrigem do produto :
USAPorto de embarque :
WuhanTempo de espera :
3-5daysPeso :
3kg| Especificação | Descrição |
|---|---|
| Fabricante | Bently Nevada (Baker Hughes) |
| Modelo | 125768-01 |
| Família de produtos | Sistema de proteção de máquinas 3500 |
| Tipo de produto | Módulo de E/S RIM com interface RS-232/RS-422 |
| Padrões de comunicação | Comunicação serial RS-232 / RS-422 |
| Protocolo de comunicação | Protocolo proprietário da Bently Nevada; Modbus RTU/ASCII |
| Taxa de transmissão (Baud rate) | 38,4 kbps máximo (compatível com transmissão automática de baud) |
| Comprimento do cabo RS-232 | 30 metros (100 pés) no máximo |
| Comprimento do cabo RS-422 | 1200 metros (4000 pés) máximo |
| Posição do rack | Slot 1 (slot traseiro, atrás da placa principal 3500/20 RIM) |
| Processadores compatíveis | TDXnet, TDIX, DDIX |
| Suporte TMR | Sim — realiza comparação de canais de monitoramento em configurações TMR. |
| Fechadura de configuração | Seletor de modo EXECUTAR/PROGRAMAR |
| Temperatura de operação | -30°C a +65°C (-22°F a +150°F) |
| Temperatura de armazenamento | -40°C a +85°C (-40°F a +185°F) |
| Umidade | 95%, sem condensação |
| Dimensões (A x L x P) | 241,3 mm x 24,4 mm x 99,1 mm |
| Peso | 0,45 kg (1,0 lb) |
| País de origem | EUA |
| Status do ciclo de vida | Ativo / Disponível como novo excedente |
| Modelo | Descrição | Aplicação típica |
|---|---|---|
| 125768-01 (este modelo) | Módulo de E/S RIM com interface RS-232/RS-422 | Placa de E/S traseira para 3500/20 RIM |
| 125744-02 | Módulo de interface de rack padrão (placa principal) | Cartão frontal complementar para RIM padrão |
| 125744-01 | Módulo de interface de rack TMR (placa principal) | Cartão frontal complementar para TMR RIM |
| 135031-01 | Módulo RIM I/O com interface de modem | Entrada/Saída alternativa para comunicação via modem |
| 125760-01 | Módulo de E/S do Gerenciador de Dados | Gestão de dados para processadores externos |
| 3500/20-01-02-00 | Conjunto RIM completo com E/S 125768-01 | Configuração padrão de comunicação em rack |
| 3500/20-02-02-00 | Conjunto completo TMR RIM com E/S 125768-01 | Aplicações triplamente modulares e redundantes |
Q1: Qual é a função principal do 125768-01?
É o módulo de E/S traseiro para o módulo de interface de rack (RIM) 3500/20. Ele fornece Portas de comunicação serial RS-232 e RS-422 que permitem a configuração de racks, a recuperação de dados de máquinas e a integração com processadores de comunicação externos, como TDXnet, TDIX e DDIX. .
Q2: Onde o modelo 125768-01 deve ser instalado?
O módulo deve ser instalado no Slot traseiro 1 do rack 3500, diretamente atrás da placa principal RIM 3500/20. Ele ocupa uma ranhura traseira de altura total e deve ser posicionado próximo à fonte de alimentação. .
P3: Qual a diferença entre os comprimentos dos cabos RS-232 e RS-422?
O 125768-01 suporta comprimentos máximos de cabo de 30 metros (100 pés) para RS-232 e 1200 metros (4000 pés) para RS-422Para comunicação a longa distância, deve-se selecionar o RS-422 para evitar a degradação do sinal. .
Q4: O modelo 125768-01 suporta redundância modular tripla (TMR)?
Sim. Em aplicações TMR, o 125768-01 (em conjunto com a placa principal TMR RIM) executa comparação de canais de monitoramento — Comparando continuamente as saídas de três monitores redundantes e sinalizando qualquer monitor cuja saída difira além de um limite configurado. Isso garante a integridade do sistema em configurações de alta confiabilidade. .
Q5: O modelo 125768-01 ainda está disponível?
Sim. O módulo está listado como Ativo e disponível como Novo excedente Estoque disponível através de fornecedores de peças de reposição. Diversos distribuidores demonstram disponibilidade de estoque com garantia de 12 meses. O modelo 125768-01 continua sendo uma peça sobressalente essencial para as instalações existentes da série 3500.
